Уставки – это линии контрольных границ, способные отображать переход значения пера за границу
Границы пера могут задаваться двумя способами:

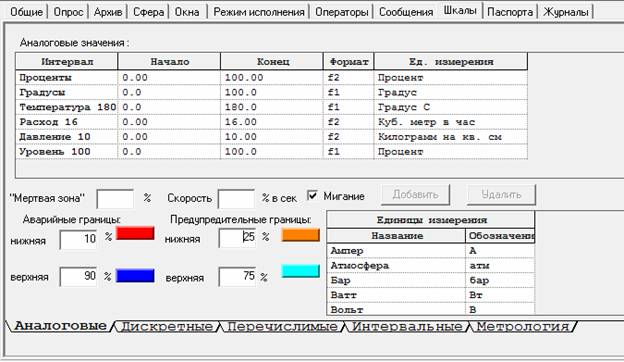

- из системной шкалы, привязанной к параметру (шкала конфигурируется на уровне узла "Система" дерева системы MasterSCADA)

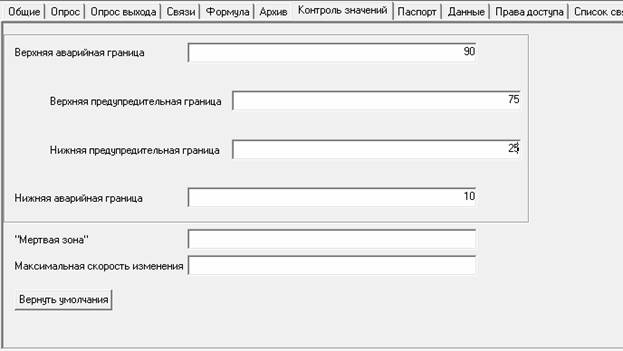

- на вкладке "Контроль значений" параметра MasterSCADA.
В настоящее время поддерживается четыре границы:
- верхняя аварийная
- верхняя предупредительная
- нижняя предупредительная
- нижняя аварийная
Во избежание загромождения окна графиков – уставки отображаются только у активного пера

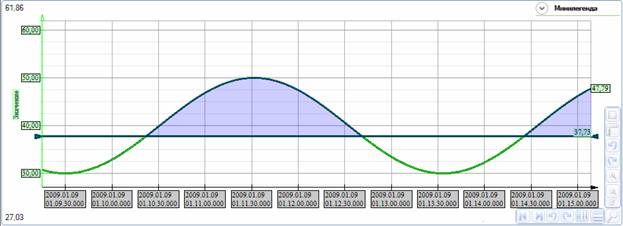

Графически уставки могут быть представлены как: верхняя/нижняя, что определяет направление заливки при переходе значения пера через заданную границу. Область действия уставок (заливка перехода значение через уставку) может быть до следующей уставки или до края экрана со смешиванием цветов. Тип заливки уставки может быть внутренний или внешний – в первом случае заливается площадь между линией уставки и геометрией пера, во втором между краем экрана и геометрией пера.
