Работа в режиме исполнения

<< Click to Display Table of Contents >>

Navigation:  Проект > Элементы дерева объектов > Палитра ФБ > Управление > Расписание BACnet >

Работа в режиме исполнения

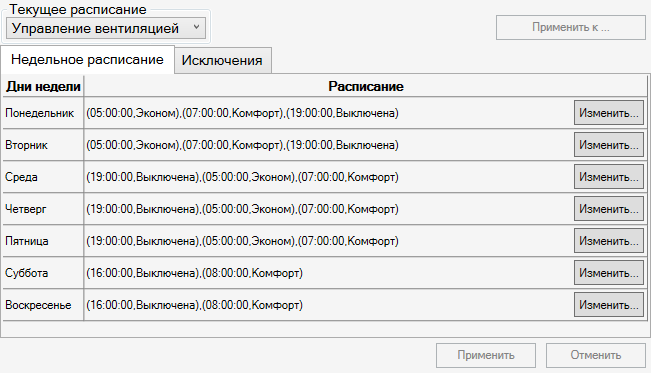

При вытаскивании на мнемосхему ВФБ создается контрол, имеющий в режиме исполнения следующий вид:

raspisanie_bacnet_rabota_v_rezhime_ispolneniya

Текущее расписание - выбор расписания из созданных, для дальнейшей настройки.

Применить - записывает изменения расписания в выход ФБ.

Отменить - отменяет сделанные изменения.

Вкладка "Недельное расписание" - настройка недельного расписания воздействий на объект (Weekly_Sheduler).

Описание элементов управления вкладки "Недельное расписание":

Элемент

Описание

Дни недели

Настройки для указанного дня недели.

Расписание

Текущее состояние расписания.

Изменить

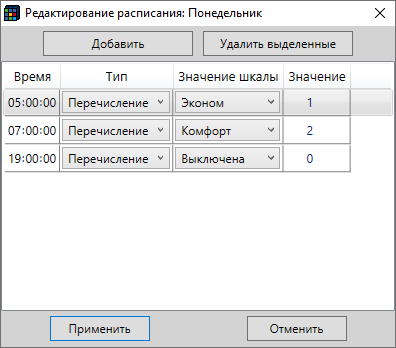

Кнопка открывает окно, в котором настраивается последовательность изменений состояний переменных по времени. Окно имеет следующий вид:

raspisanie_bacnet_rabota_v_rezhime_ispolneniya1

Добавить - добавляет новое изменение.

Удалить выделенные - удаляет выбранные изменения.

В таблице окна расположены воздействия в порядке их добавления оператором.

Время - время воздействия. Ввод может производится с клавиатуры или роликом мыши.

Тип - тип данных

Значение шкалы - значение шкалы перечисления которое будет установлено.

Значение - которое будет отправлено в устройство (при использовании перечисления - берется от значения перечисления).

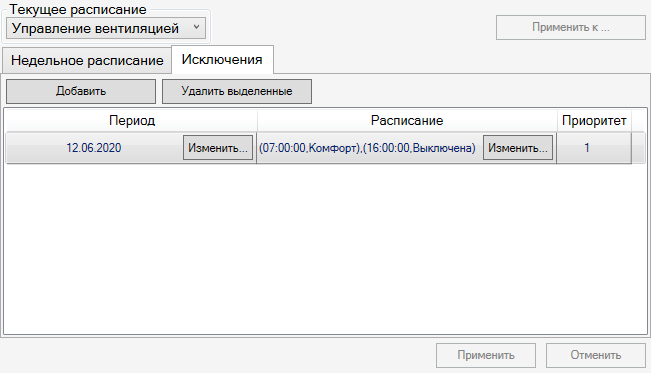

Вкладка "Исключения" - настройка настройка дат исключений (Exception_Sheduler).

Описание элементов управления вкладки "Исключения":

raspisanie_bacnet_rabota_v_rezhime_ispolneniya2

Элемент

Описание

Добавить

Добавляет новое изменение.

Удалить выделенные

Удаляет выбранные изменения.

Описание столбцов таблицы исключений

Период

Настройка периода исключений. При нажатии на кнопку изменить появляется окно Редактирования периода.

raspisanie_bacnet_rabota_v_rezhime_ispolneniya3

Дата - исключение на конкретную дату.

Диапазон - определенный временной диапазон дат.

Неделя и день - настройка исключения на определенный день недели или месяца.

Ссылка на календарь - идентификатор ссылки на календарь.

Настройки для дат:

День недели - день недели исключения. При выборе "Каждый день" - день недели игнорируется.

День месяца - день месяца исключения.

Месяц - месяц исключения.

Год - год исключения.

Расписание

Настройка расписания исключений. При нажатии на кнопку Изменить появляется окно настройки расписания, аналогичное окну настройки недельного расписания.

Приоритет

Приоритет расписания над другими.
