Тип карты
<< Click to Display Table of Contents >> Navigation: Проект > Документы объектов > Генератор отчетов > Проектирование отчетов > Карты > Тип карты |

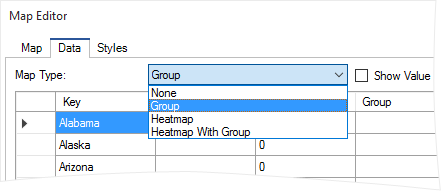

Под типами карты подразумевается разновидности карты определенного вида. Например, карта вида США может быть просто картой США, с группировкой, тепловой и тепловой с группировкой. Изменить тип карты можно в редакторе карты на вкладке Данные, выбрав необходимое значение параметра Тип карты (Map Type):
Рассмотрим более подробно каждый тип карты.

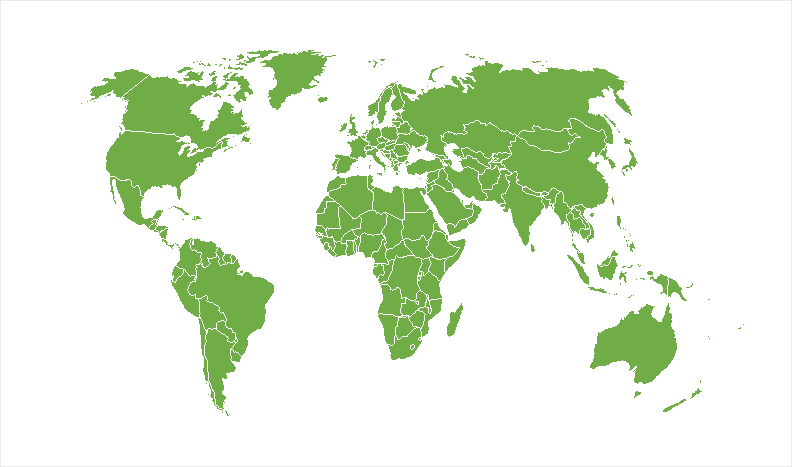

В этом случае, карта вне зависимости от стиля или значений цвета каждого ключа, будет заполнена базовым цветом. При этом сохраниться разделение карты на элементы:
|

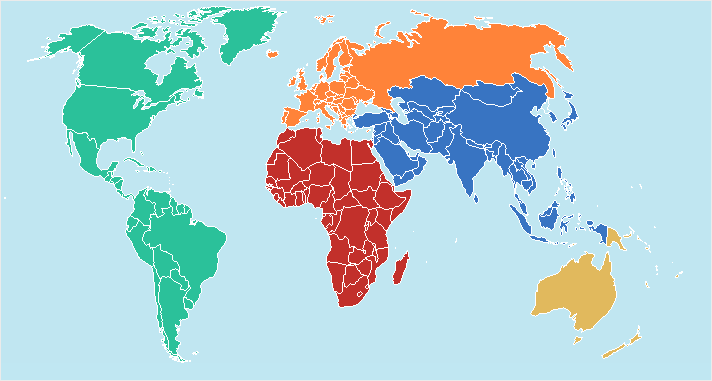

В этом случае, обязательно заполнение данными столбца Группы (Group) или указание колонки данных в поле Group. Каждая группа элементов карты будет закрашена в один из цветов стиля карты или в цвет, который определен для каждой записи:

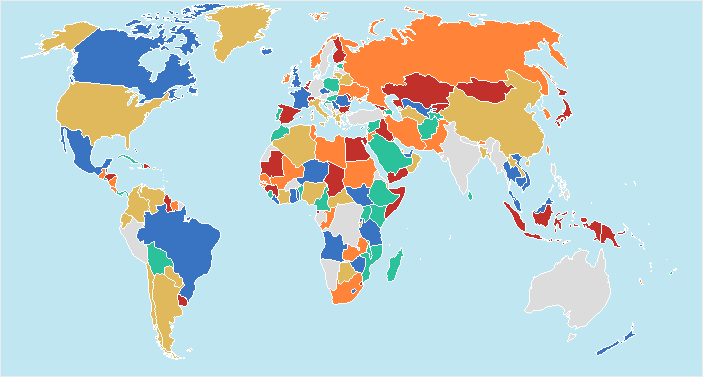

Однако, если количество цветов в стиле карты меньше, чем количество групп элементов карты, то цвета могут повторяться:
|

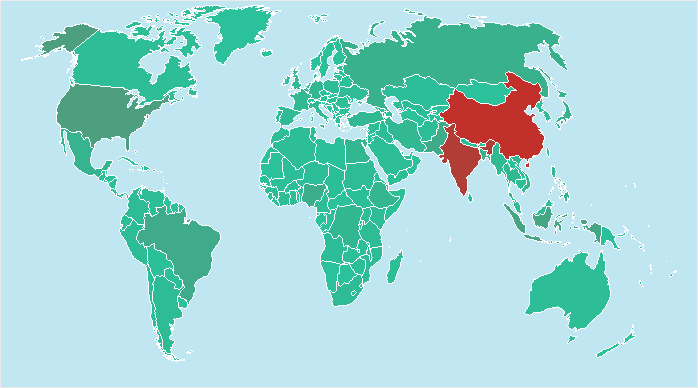

Тепловая карта предоставляет возможность графически отобразить значение элемента карты. Поэтому для тепловой карты обязательно необходимо указать значения элементов карты. Также в стиле карты, необходимо определить цвета тепловой карты. В этом случае, генератор отчетов, в момент построения отчета проанализирует все введенные значения или все значения в колонке данных. Определит максимальное значение присовив ему первый цвет из стиля тепловой карты, и минимальное значение присвоив ему второй цвет из стиля тепловой карты. Далее, для каждого значения из списка, в зависимости от близости к максимальному или минимальному значению, будет создан оттенок на основе смешивания цветов тепловой карты. Этот оттенок и будет применен к элементу карты.
|
•Тепловая карта с группировкой (Heatmap with Group)
Для того чтобы сгруппировать элементы карты и затем применить к этим группам тепловую карту, следует определить тип карты как Тепловая карта с группировкой (Heatmap with Group). В этом случае, элементы карты будут сгруппированы, а затем будет отрисована тепловая карта. При этом, обязательно заполнение столбца Группы (Group) или указание колонки данных в поле Group.
|
