Теперь нам необходимо построить график изменения величин.

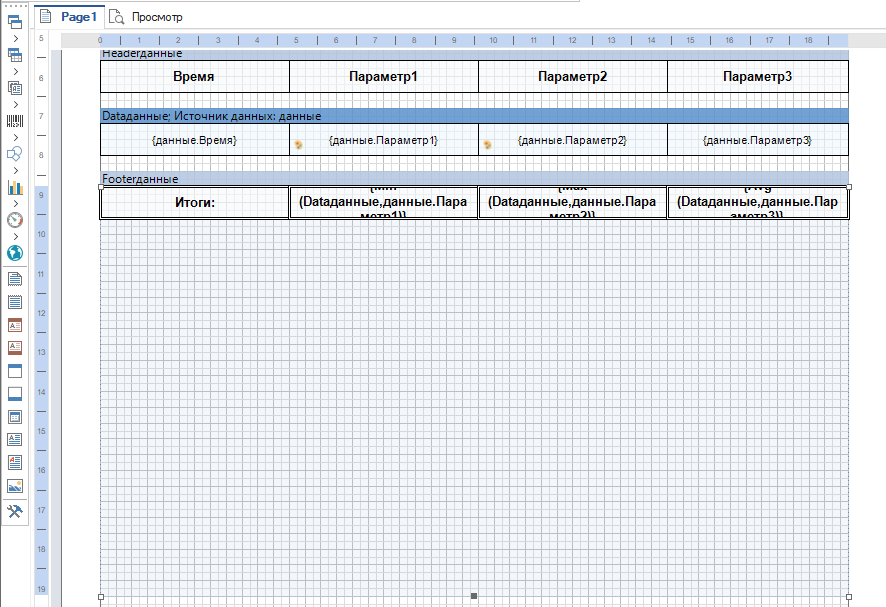

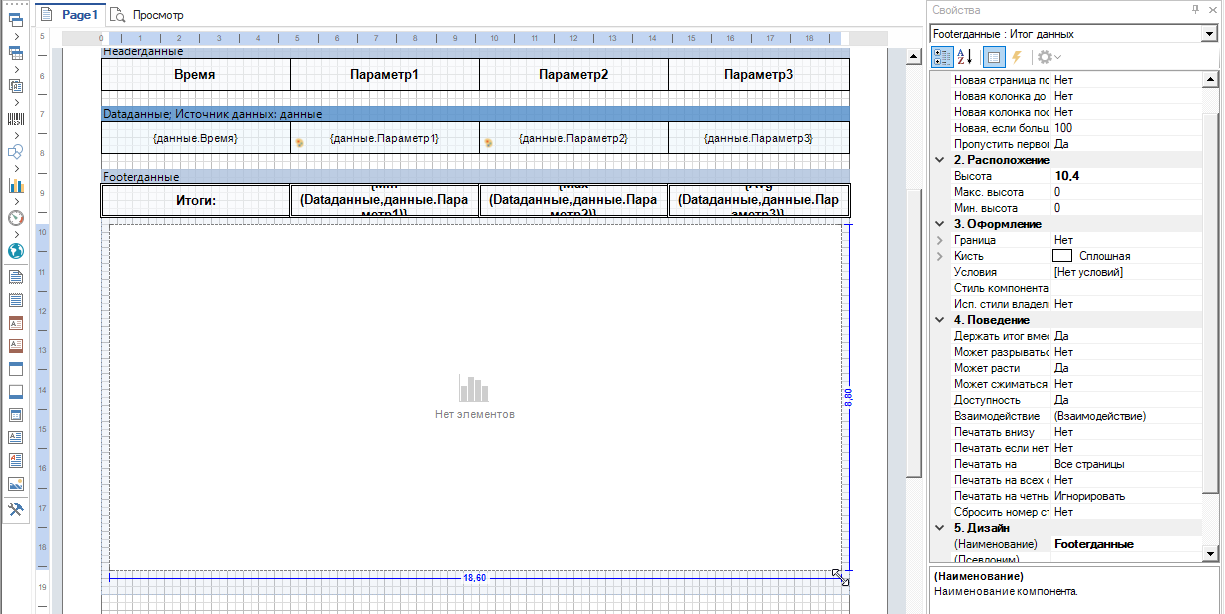

Сначала увеличим размер бэнда Итог данные потянув его за нижний маркер.

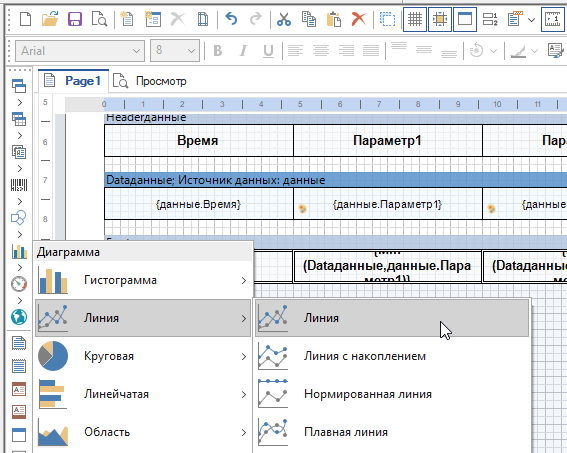

В свободном месте данного бэнда и расположим наш график. Для этого в панели инструментария выберем элемент Диаграмма и раскрывающемся списке выберем элемент Линия.
Затем укажем место расположение нашего графика на бэнде итога данных.

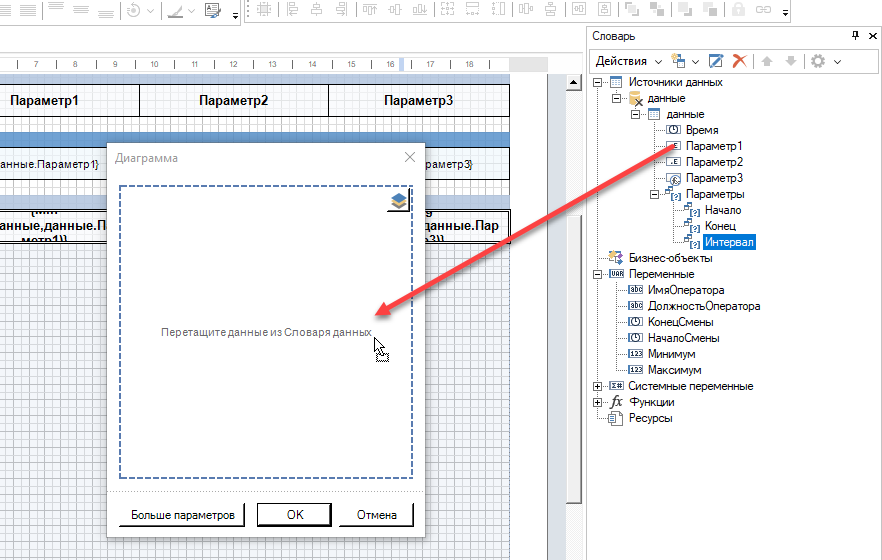

Появится окно окно настройки диаграммы. В данное окно необходимо перетащить нужные нам колонки данных из словаря.

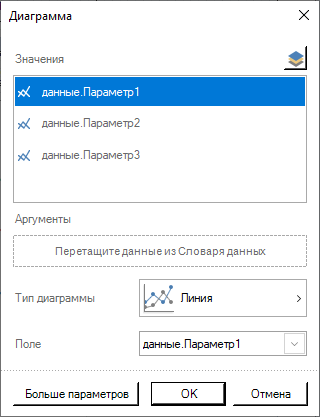

Параметр добавится в таблицу Значения. Аналогично добавим Параметр2 и Параметр3.

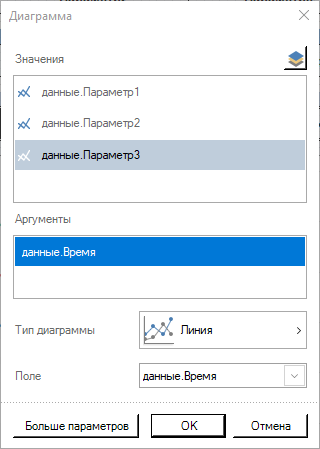

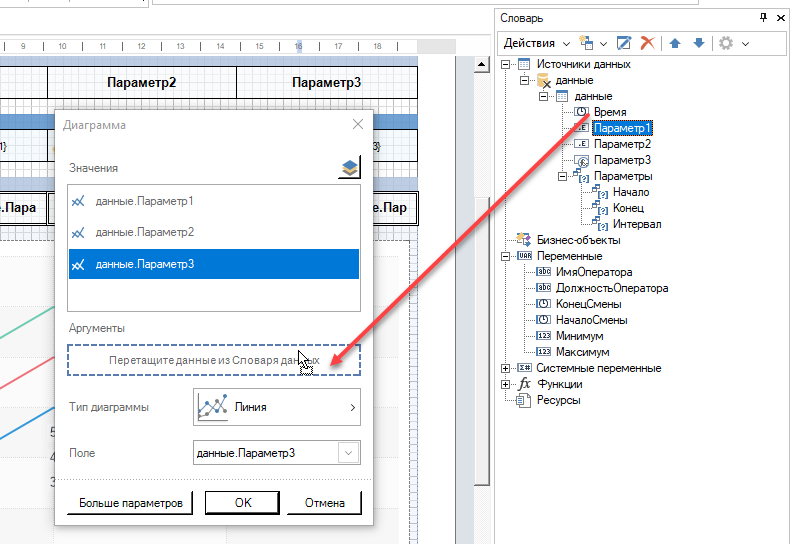

Это оси Х, теперь нужно указать параметр который будет определять Ось Y - т.е. Время. Для этого перетаскиваем колонку Время в поле Аргументы:
Аргумент добавится.
Нажмем ОК и запустим построение отчета.

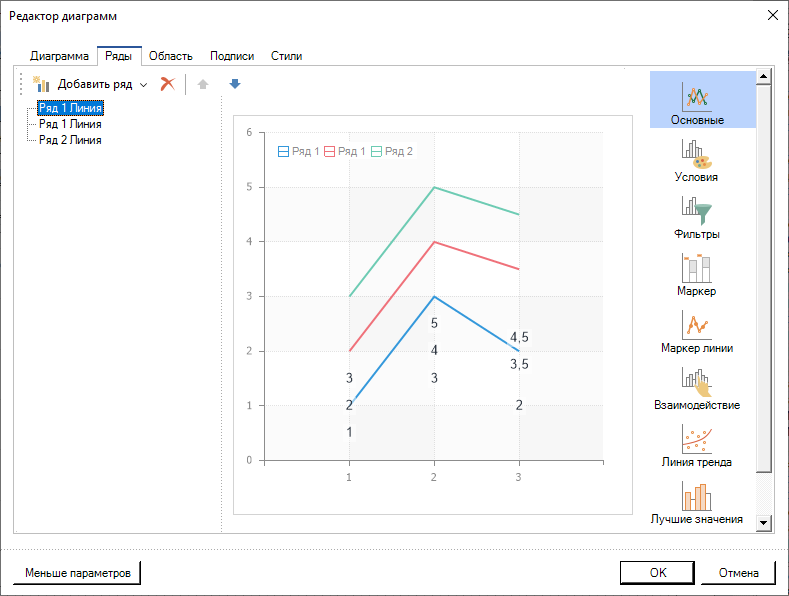

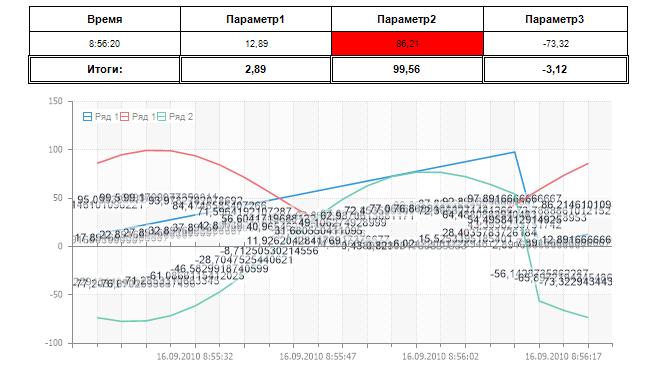

Отчет построился, но он сильно захламлен надписями линий - отключим их. Для этого вернемся на страницу редактора, и двойным кликом откроем окно редактирования графика, и нажмем в нем на кнопку Больше параметров. Откроется окно редактора диаграмм.

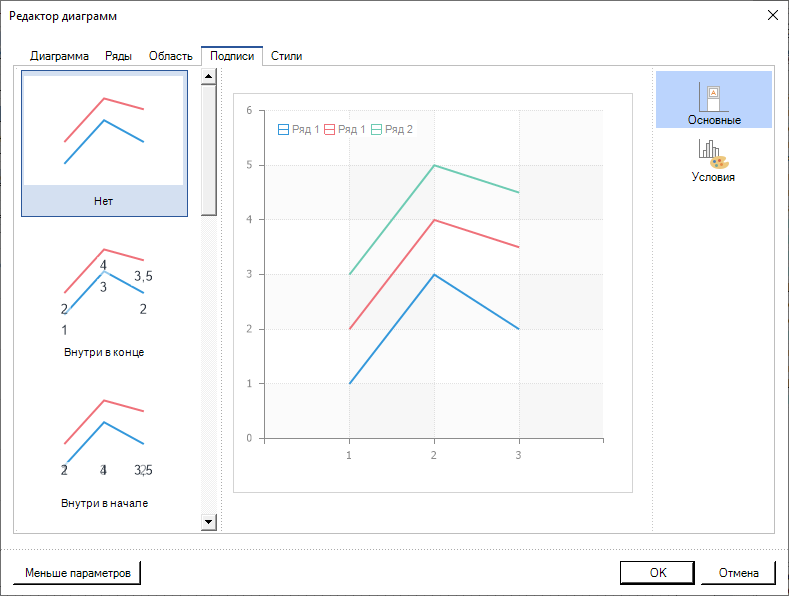

В данном режиме можно произвести детальную настройку нашего графика. Перейдем на вкладку Подписи и выставим режим подписей - Нет.
Построим отчет:

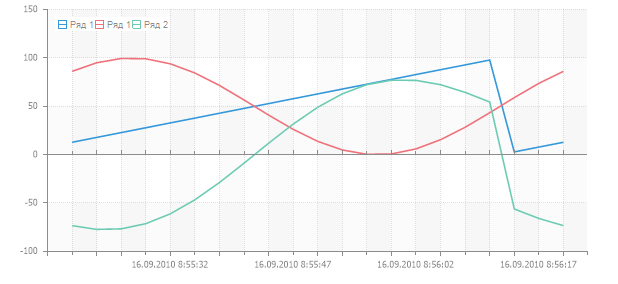

При использовании графика бросается в глаза длинный формат времени (на оси абсцисс), занимающий слишком много места на странице. Очевидно, что в данном применении указывать дату в графике нет никакой необходимости. Исправим подписи оси X (оси времени) - уберем из них дату, и повернем подпись на 90 градусов. Для этого снова открываем окно редактирования графика и переходим на вкладку Область, раздел Ось X.

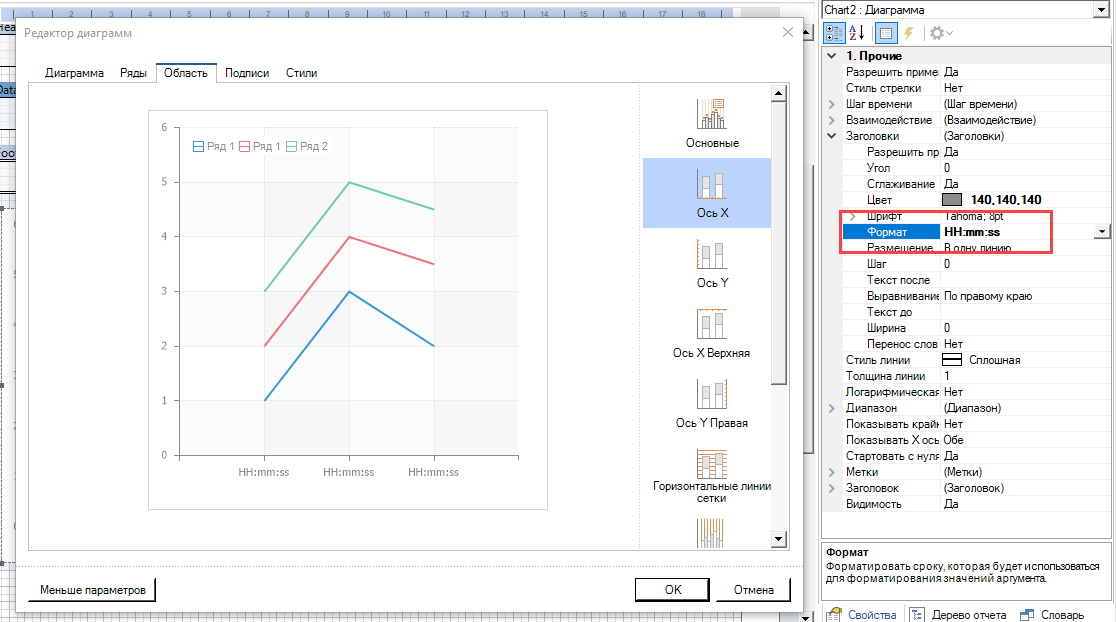

В панели свойств теперь отображаются свойства Оси X и мы можем их настроить. Найдем в разделе Заголовки поле Формат, и введем в нем HH:mm:ss. Таким образом, мы оставим на графике только часы, минуты и секунды.

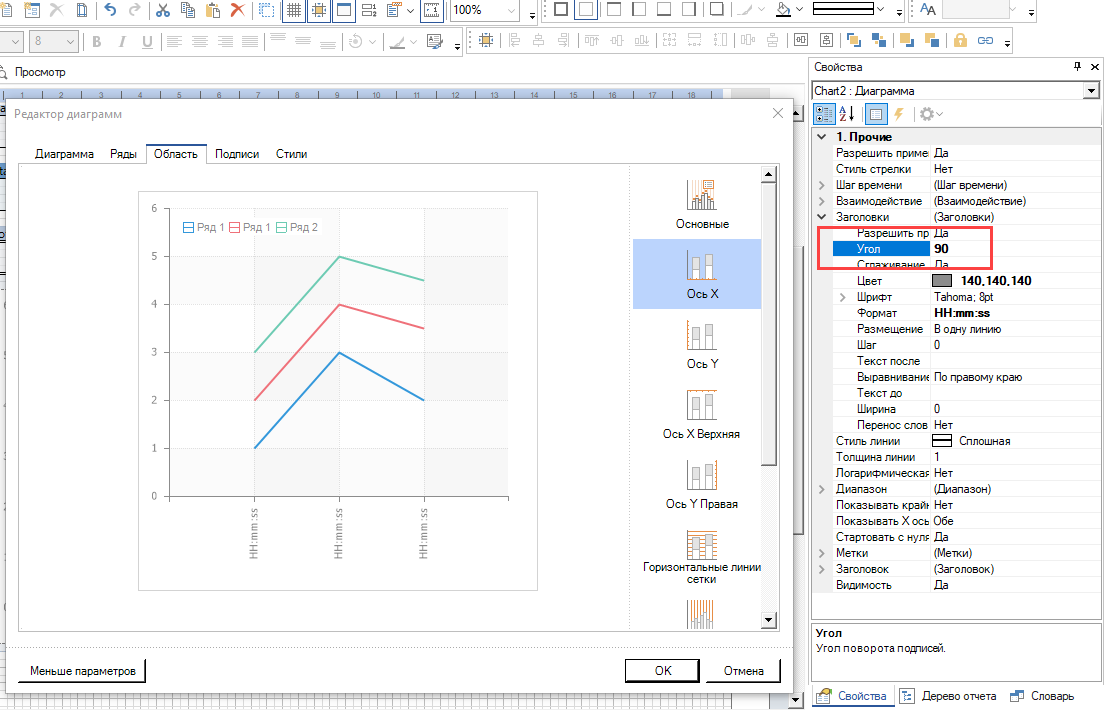

Также зададим Угол - установим его в 90 градусов:
Запустим построение отчета.

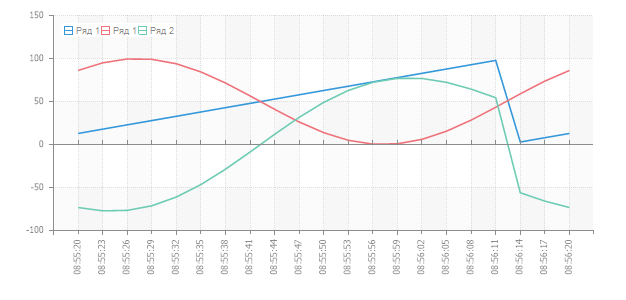

Дата исчезла, остались только метки времени.
