Создание бэнда данных

<< Click to Display Table of Contents >>

Navigation:  Проект > Документы объектов > Генератор отчетов > Примеры построения отчетов > Общие принципы создания отчетов в MasterSCADA > Примеры создания отчетов > Отчет первый. Непрерывный процесс >

Создание бэнда данных

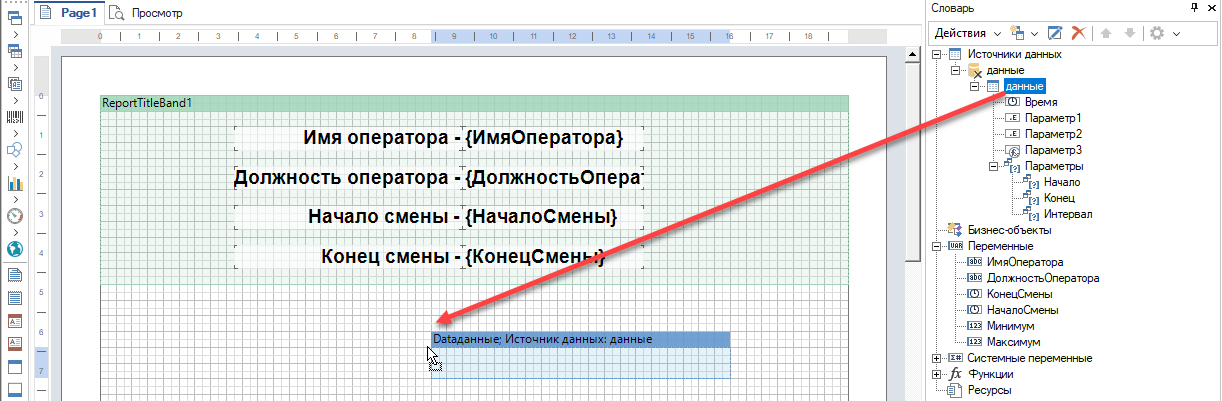

Разместим бэнд Данные. Конечно, можно положить бэнд также как и Заголовок Отчета - через инструментарий. Но быстрее и удобнее перетащить источник данных Данные на рабочую область прямо из Словаря.

ReportManualPart1_img23

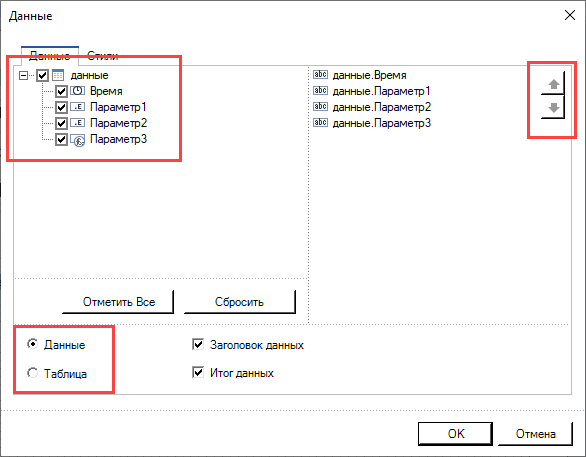

Появится окно Данные (Data). Установим галочки напротив переменных (в том числе "время"), а также напротив Заголовок данных (Header) и Итог данных (Footer) - в этом случае выше и ниже бэнда Данные появится дополнительные бэнды.

При помощи кнопок справа можно задать порядок расположения переменных в бэнде.

ReportManualPart1_img24

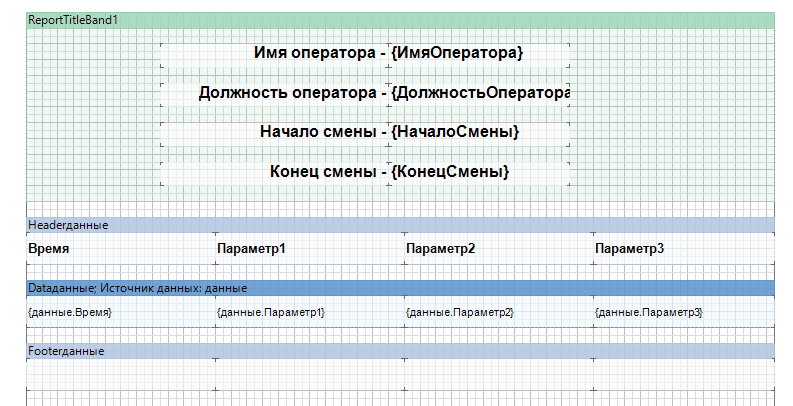

В результате отчет будет выглядеть приблизительно так:

ReportManualPart1_img25

Оформим отчет. В бэнде "Заголовок данных" исправим имена параметров. Затем выделим бэнды "Итог данных" и "Data" при помощи мыши, и сделаем выравнивание по центру используя панели Форматирование.

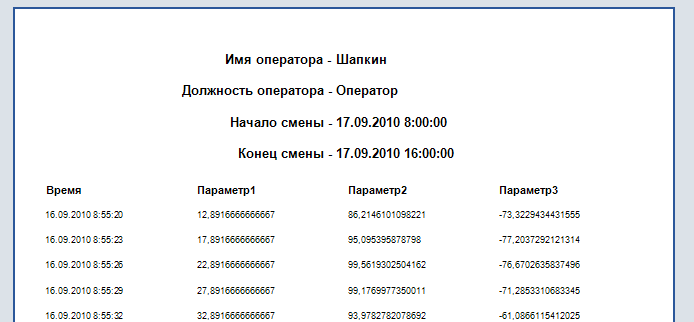

Если перейти на вкладку Предварительный просмотр можно увидеть, как будет выглядеть отчет в режиме исполнения.

ReportManualPart1_img26
