В дерево объектов добавлен объект "Непрерывно-периодический", в который добавлены три команды "Уставка", "Начало цикла", "Конец цикла", хранящие параметры каждого цикла, а также значение "Температура", которое хранит архив изменений температуры. Ранее в режиме исполнения архив этих переменных был наполнен данными. Команды "Начало" и "Конец", предназначены для ограничения выборки из архива.
Создадим отчет у объекта "Непрерывно-периодический". Нам нужно выводить в отчет параметры каждого цикла, а также график каждого цикла. Для вывода параметров нужно использовать способ по изменению, а для вывода графика – Периодический, поэтому нам потребуется два источника данных.
Создадим первый источник данных, и назовем его "Параметры_цикла".
Добавим в него переменные "Уставка", "Начало_цикла" и "Конец_цикла", установим связи между командами "Начало" и "Конец" и одноименными параметрами источника.
По умолчанию у источника установлен способ формирования – по изменению. Не будем его менять.

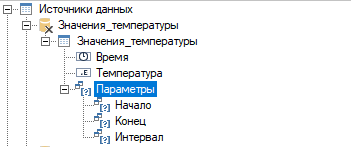

Добавим еще один источник данных, назовем его "Значения_температуры". Перетащим в него значение "Температура", и также свяжем команды "Начало" и "Конец" с одноименными параметрами.

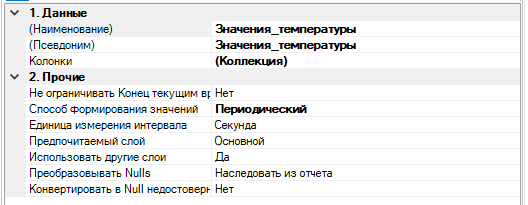

В свойствах источника данных, зададим способ формирования Периодический.
Переключимся в полноэкранный режим и приступим к созданию структуры отчета.
