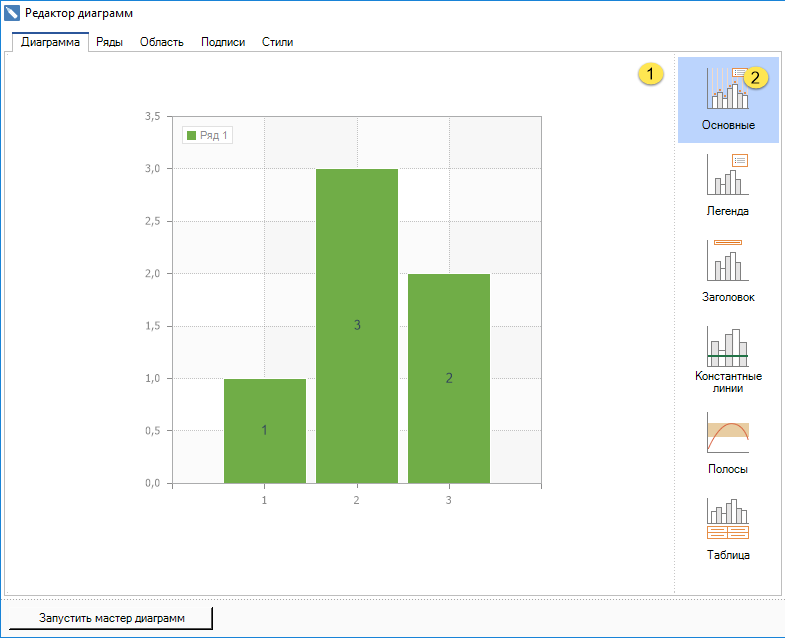

На данной вкладке определяются параметры относящиеся к Диаграмме. Эти параметры сгруппированы, и в зависимости от выбранной группы, на панели свойств будут доступны те или иные параметры. На рисунке снизу представлена вкладка Диаграмма, с выбранной группой Общие:
Панель предварительного просмотра. На этой панели отображается диаграмма и вносимые изменения в режиме реального времени. Иначе говоря, оценить визуально изменения можно без закрытия редактора Диаграмм, т.е. как только будут изменены параметры, то они сразу будут применены и отображены в диаграмме.
Все параметры диаграммы сгруппированы. Список этих групп представлен на данной панели. При выборе группы, на панели свойств будут отображены параметры выделенной группы. В данном примере, выбрана группа Общие. Рассмотрим группы вкладки Диаграмма более подробно:
•В группе Общие включены параметры непосредственно самой диаграммы, такие как источники данных для диаграммы, выравнивание по вертикали - горзинтали, поворот диаграммы и другие.
•Каждая диаграмма содержит легенду. Управление легендой осуществляется в соотвествующей группе параметров. Легенду можно выключить, выравнить, изменить направление и т.д.
•В группе Заголовок располагаются параметры управления заголовком диаграммы. Можно указать текст заголовка, его выравнивание, выключить заголовок и т.д.
•В группе Константная линия располагаются параметры управления константной линией. Причем, в этой группе параметров также осуществляется добавление константной линии в диаграмму.
•В группе Полосы располагаются параметры управления полосами. Причем, в этой группе параметров также осуществляется добавление полосы в диаграмму.
•Значения диаграммы могут быть отображены в виде таблицы. Управление таблицей значений осуществляется в группе Таблица.
Стоит отметить, что в некоторых группах, можно добавлять элементы в диаграмму. На данной вкладке, это касается групп Константная линия и Полосы. При выборе такой группы, будет отображаться панель инструментов и панель списка добавленых элементов. Рассмотрим на примере группы Константные линии:
Кнопка добавления константной линии в диаграмму.
Кнопка удаления выделеной линии из списка элементов.
Кнопки перемещения выделеного элемента в списке на панели
.
Панель списка элементов. В данном случае, список константных линий, и как видно из рисунка, в диаграмме их две.
