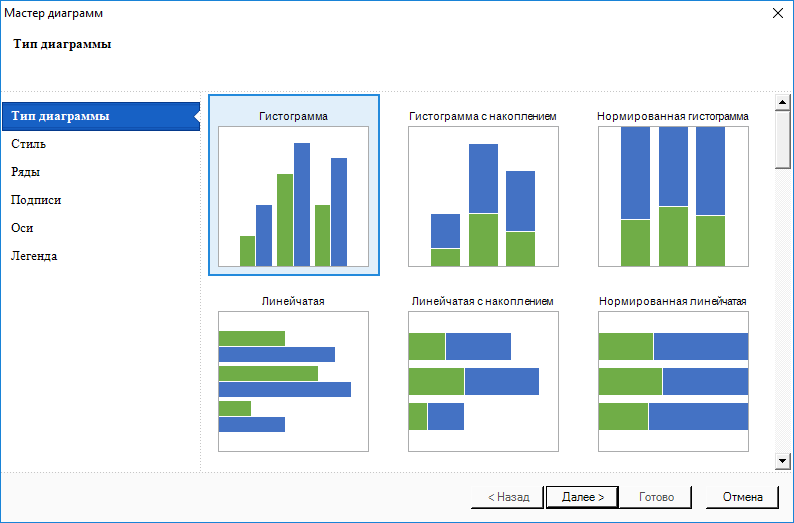

Мастер построения диаграммы предоставляет возможность в несколько простых шагов создать диаграмму. Для запуска мастера, следует в редакторе диаграммы нажать кнопку "Мастер построения диаграммы". После этого, будет запущен мастер, в котором на каждом шаге необходимо определить параметры. На первом шаге необходимо выбрать тип диаграмму. По умолчанию, выбран первый тип в списке, т.е. гистограмма. На рисунке снизу представлен первый шаг мастера:
Примечание: Для того чтобы перейти к следующему шагу, необходимо нажать кнопку Дальше. Также стоит помнить, что всегда можно вернуться на предыдущий шаг, нажав кнопку Назад.

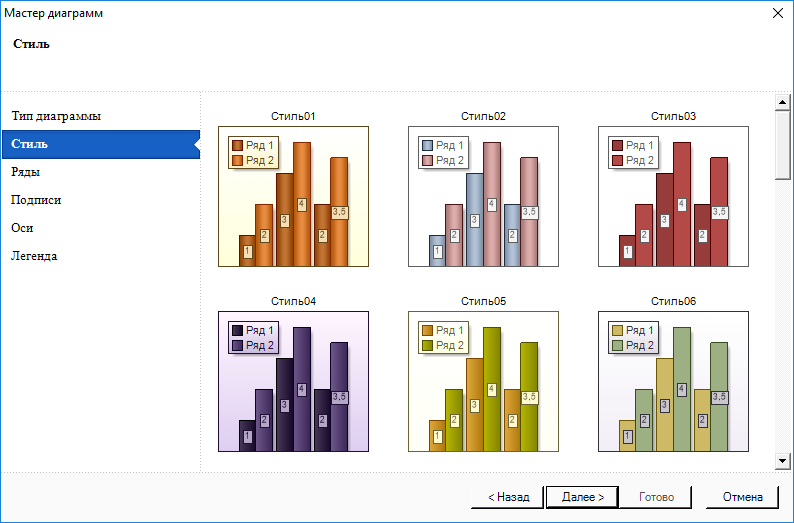

Компонент диаграмма содержит коллекцию различных стилей для диаграммы. Выбрать один из них для создаваемой диаграммы можно на втором шаге. По умолчанию, выделен первый стиль в списке:

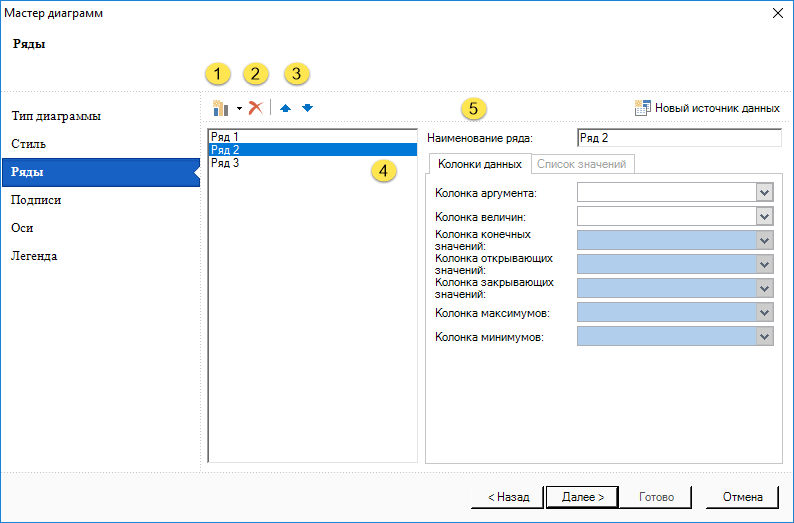

На следующем шаге, необходимо создать ряды диаграммы и указать их значения:
При нажатии на данную кнопку, раскрывается список рядов. В зависимости от определенного типа диаграммы на первом шаге, в списке будут отображаться те или иные типы рядов. Для того чтобы добавить ряд в диаграмму, необходимо выбрать его в списке (Например, навести курсор и кликнуть, либо нажать пальцем, если это мобильное устройство).
Удаление выделенного ряда диаграммы.
Кнопки перемещения выделенного ряда в списке рядов диаграммы.
На данной панели отображается список рядов диаграммы.
В поле данного параметра можно изменить имя ряда. По умолчанию все добавляемые ряды имеют имя Ряд и порядковый номер.
На данной панели задаются аргументы и значения диаграммы. Как видно, данная панель включается в себя две вкладки:
•На вкладке Колонки данных для аргументов и значений необходимо указать колонки с данных. Записи будут браться из колонок последовательно и сопоставляться. Например, колонка аргументов будет содержать записи A, B, C. Колонка значений будет содержать записи: 23, 43, 56. В этом случае, аргументу А будет соотвествовать значение 23, аргументу В - значение 43, аргументу С - значение 56.
•Кроме колонок данных, можно указать вручную аргументы и значений. Для этого следует перейти на вкладку Список значений.

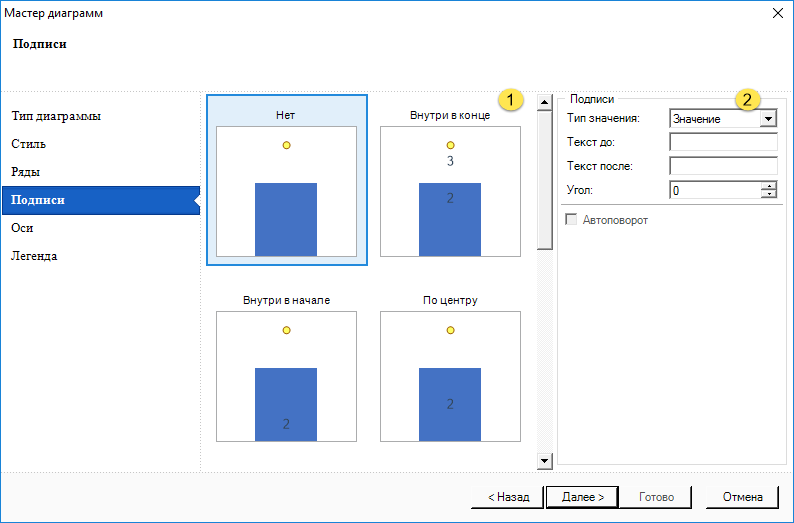

На следующем шаге, необходимо определить вид подписей на диаграмме. По умолчанию, подписи выключены, т.е. выбран вид None^
Список подписей для диаграммы, с примерами их размещения на данном типе диаграммы.
Параметры подписей, их угол, текст до заголовка, текст после заголовка и т.д.
Примечание: Стоит отметить, что при создании диаграммы в ручном режиме, т.е. без применения мастера, подписи можно указывать как общего вида для всей диаграммы, так для каждого ряда подписи своего вида. При создании диаграммы с использованием мастера, можно определить только общий вид подписей для всей диаграммы, т.е. одного вида для всех рядов диаграммы.

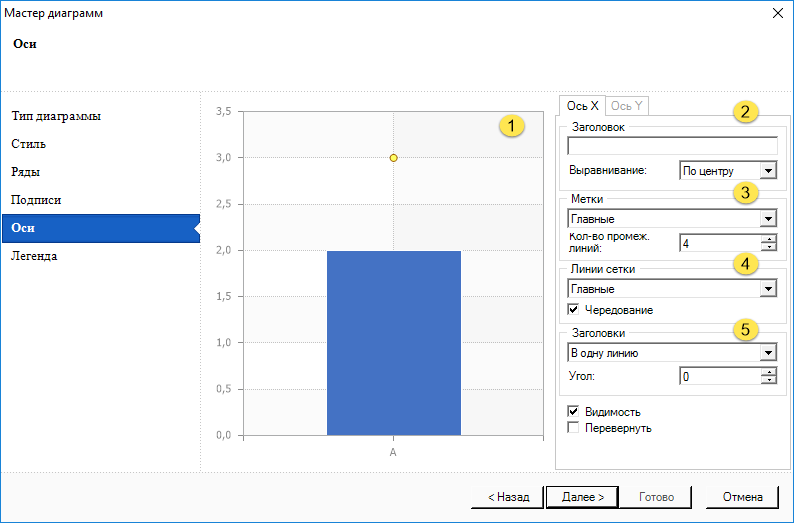

На следующем шаге определяются настройки осей:
Панель предварительного просмотра.
Наиболее важные параметры настройки осей отображаются на панели. Причем, эта панель имеет вкладки Ось Х и Ось Y.
Группа параметров Заголовок. В данной группе указывается текст заголовка оси и его выравнивание.
Группа параметров Метки. Определяется количество промежуточных меток и режим отображения: без меток, только главные, все метки.
В данной группе определяются параметры линий сетки.
В данной группе указываются параметры заголовков оси. Включение/выключение, их поворот и т.д.

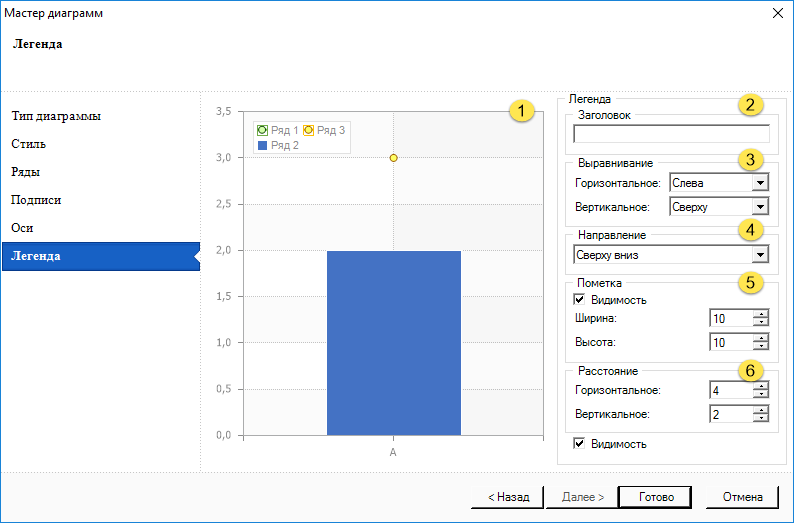

На последнем шаге в мастере построения диаграмм, определяются параметры легенды диаграммы. Легенда - это область, в которой отображаются условные обозначения различных рядов данных на диаграмме:
Панель предварительно просмотра диаграммы.
В данной группе свойств указывается заголовок легенды, если он необходим.
Легенда может находиться в различных местах на диаграмме. В данной группе определяются вертикальное и горизонтальное выравнивание легенды на диаграмме.
Записи в легенде могут располагаться в различных направлениях. Настройки направления в легенде указываются в данной группе.
Маркер представляет собой значок, который помогает визуально распознать ряд диаграммы. Количество маркеров соответствует количеству рядов. Настройка маркеров осуществляется в данной группе параметров.
Увеличение или уменьшение вертикальных и горизонтальных отступов в легенде осуществляется при помощи данных параметров. Также, в этой группе есть параметр Видимость. Если флажок у данного параметра установлен, то легенда отображается. Если же флажок снят - то легенда не отображается.
После определения всех настроек следует нажать кнопку Готово и диаграмма будет создана.
