Изображение объекта это динамический контрол объекта - с его помощью можно выводить на мнемосхему нужные параметры объекта, а также переходить к документам этого объекта.

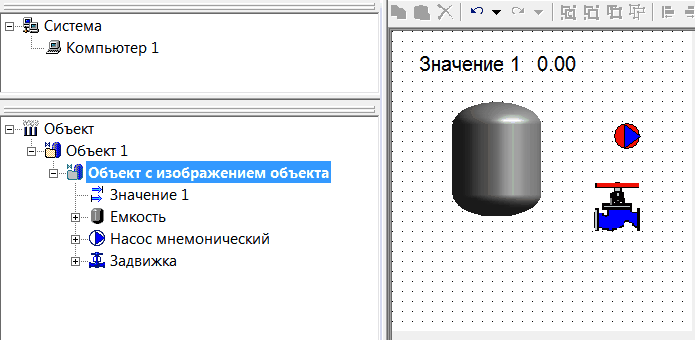

"Изображение объекта" создается и открывается со страницы свойств "Окна" объекта. Создается и редактируется как и обычная мнемосхема.

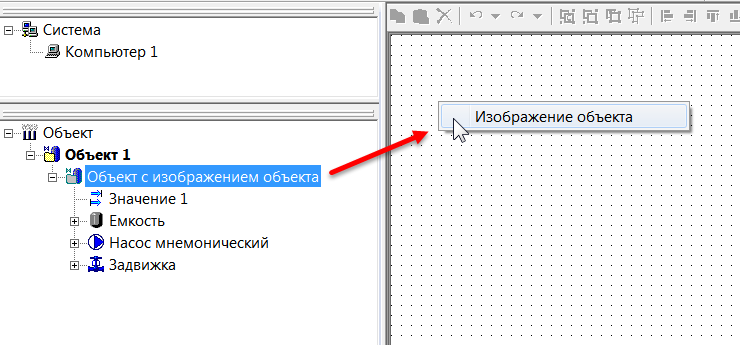

После его создания, есть возможность перенести Изображения объекта на мнемосхему другого объекта. Для этого необходимо через правую кнопку мыши перетащить тот объект, для которого создано изображение объекта, на мнемосхему целевого объекта. В контекстном меню выбрать пункт Изображение объекта.

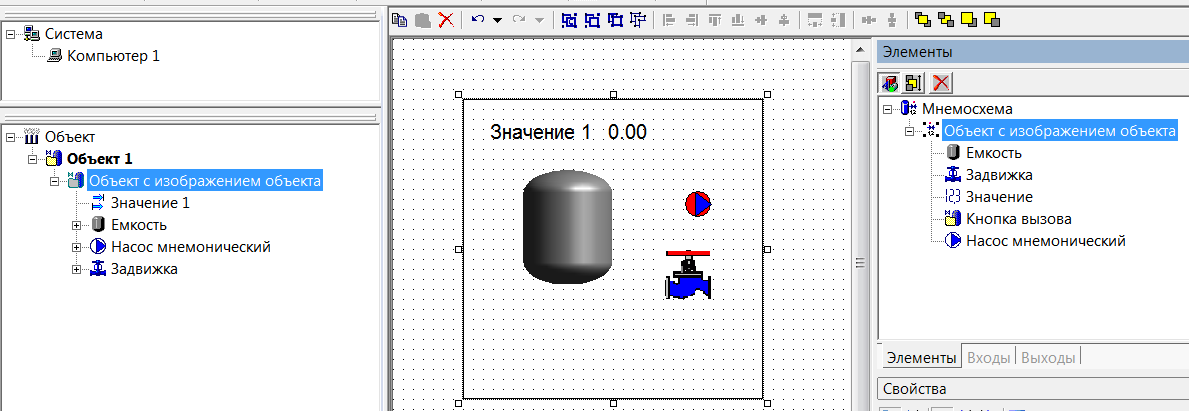

При этом на мнемосхеме создается символ, включающий в себя все элементы мнемосхемы "Изображения объекта".
В режиме исполнения данный компонент будет активным - все добавленные элементы будут отображать значения, контролы будут менять свое состояние и т.д.
Если среди элементов есть визуальные ФБ, то они после вставки будут ссылаться на те же ФБ, что и в исходной мнемосхеме "Изображение объекта". В случае если есть динамизация элементов по входам или выходам, то в целевой мнемосхеме создается группа входов или выходов по имени символа, в нее добавляются входы или выходы из документа "Изображение объекта" и устанавливаются связи. Если "Изображение объекта" содержит фон, то он вставляется как рисунок.
