Свойства мнемосхемы отображаются на панели "Свойства". Для настройки свойств мнемосхемы необходимо выполнить одну из следующих операций:
•В главным меню программы выбрать пункт Сервис, подпункт Свойства мнемосхемы
•Щелкнуть левой кнопкой мыши в свободном пространстве мнемосхемы и перейти на панель "Свойства"

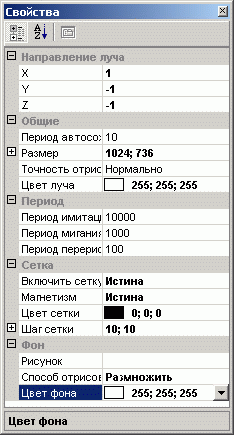

Вид:
Перечень свойств мнемосхемы:
•Категория Направление луча определяет направление лучей освещения по осям X, Y, Z , которые учитываются при рисовании объемных элементов.
•Категория Общие
oПериод автосохранения (мин) - с указанным периодом происходит сохранение текущего состояния мнемосхемы в файл autosave.mrt. Если мнемосхема не редактировалась после последнего сохранения, то автосохранение не производится. После каждого сохранения файл автосохранения удаляется. При открытии мнемосхемы, в случае, если файл автосохранения имеет более позднюю метку времени, чем файл мнемосхемы, выдается запрос пользователю на загрузку автоматически сохраненной копии мнемосхемы. Далее пользователь может либо сохранить этот вариант, либо закрыть мнемосхему без сохранения.
oКатегория Размер - определяет размер мнемосхемы.
oТочность отрисовки - определяет качество, с которым будут отрисовываться объемные элементы.
oЦвет луча - задает цвет луча освещения, который учитывается при рисовании объемных элементов.
•Категория Период:
oПериод имитации - устанавливается период имитационного сигнала.
oПериод мигания -определяет период мигания элементов мнемосхемы. Определяется в миллисекундах.
oПериод перерисовки - определяет количество миллисекунд, через которое мнемосхема будет перерисована
•Категория Сетка -определяет параметры сетки для всех мнемосхем:
oВключить сетку- включает отображение сетки мнемосхемы в режиме редактирования
oМагнетизм - если установлено ИСТИНА, то все элементы привязываются к узлам сетки.
oЦвет сетки - устанавливает цвет сетки.
oШаг сетки -устанавливает ширину и высоту одной ячейки сетки
•Категория Фон :
oРисунок -определяет имя файла картинки (BMP-файла), которая будет отображаться на мнемосхеме.
oСпособ отрисовки - задается способ отображения рисунка на мнемосхеме
oЦвет -выбирается цвет, которым будет залита вся мнемосхема.
Для изменения значения нужного свойства необходимо выбрать его (щелкнув "мышью" на поле рядом с названием свойства) и ввести новое значение.
