При сетевом взаимодействии компьютеров MasterSCADA использует протокол TCP/IP (порт 3675), а также может использоваться порт TCP/IP 55100 если включен обмен по OPC UA, и UDP порт 3676 (подробнее см. Настройки Firewall).
Как правило, при создании крупных проектов сети ранжируют по назначению. Хотя в рамках данной статьи мы не будем обсуждать сетевое взаимодействие с контроллерами, однако для полноты восприятия рассмотрим сетевую структуру целиком. Всего в системе может быть четыре уровня (вопрос терминологии – условный, разные авторы могут называть эти уровни по-разному):
•полевой – для связи контроллеров с устройствами распределенного ввода-вывода) – обычно строится на специализированных полевых шинах (RS-485, Profibus DP, FF, CANOpen и др.);
•технологический – для связи операторских станций и серверов ввода-вывода с контроллерами. Этот уровень может строиться, как на полевых шинах, так в последнее время все чаще с использованием сети Ethernet (или Industrial Ethernet) – MasterSCADA использует при этом для связи с контроллерами со встроенной исполнительной системой MasterPLC протокол UDP. В географически распределенных диспетчерских системах на этом уровне все чаще применяют радиодоступ, в том числе по GSM;
•информационный – для обмена данными между операторскими станциями, серверами ввода-вывода, "толстыми" клиентами;
•уровень предприятия – для предоставления данных во внешние по отношению к разрабатываемому нами проекту системы предприятия, например, MES, ERP, а также для передачи информации "тонким" клиентам.

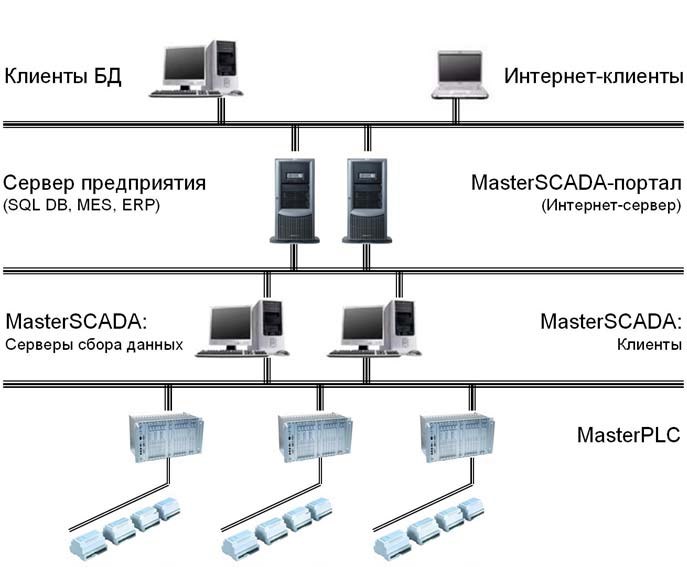

Все перечисленные уровни представлены на схеме.
