Функциональный блок
ФБ предназначен, в первую очередь, для исполнения на компьютерах-клиентах - для отслеживания состояния связи с определенным резервируемым сервером.

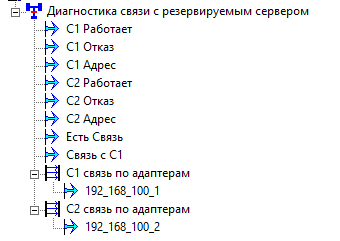

Вид функционального блока в дереве объекта:
Входы и выходы:
|
ОБОЗНАЧЕНИЕ |
ТИП |
НАЗНАЧЕНИЕ |
Выходы |
С1 работает |
Логический |
Сервер 1 находится в режиме основного |
С1 отказ |
Логический |
Сервер 1 находится в состоянии отказа |
|
С1 Адрес |
Строковый |
IP адрес Сервера 1 |
|
С2 работает |
Логический |
Сервер 2 находится в режиме основного |
|
С2 отказ |
Логический |
Резервный сервер находится в состоянии отказа |
|
С2 адрес |
Строковый |
IP адрес Сервера 2 |
|
Есть связь |
Логический |
Есть связь с одним из серверов |
|
Связь с С1 |
Логический |
Если выход в состоянии Вкл, то связь установлена с компьютером С1 (то есть основным сервером), если выход Выкл, то связь установлена с резервным сервером. |
|
Группы |
С1 связь по адаптерам |
|
Группы содержать выходы логического типа, обозначающие что связь с сервером идет через данный адаптер. |
С2 связь по адаптерам |
|
Смотреть также:
Поддерживаемый тип опроса: любой
Восстановление при рестарте: не требуется
Совместимость:
Используется только в MS RT (Исполнительная система MasterSCADA) RED версии (поддержка резервирования)
