СВОЙСТВО

ОПИСАНИЕ

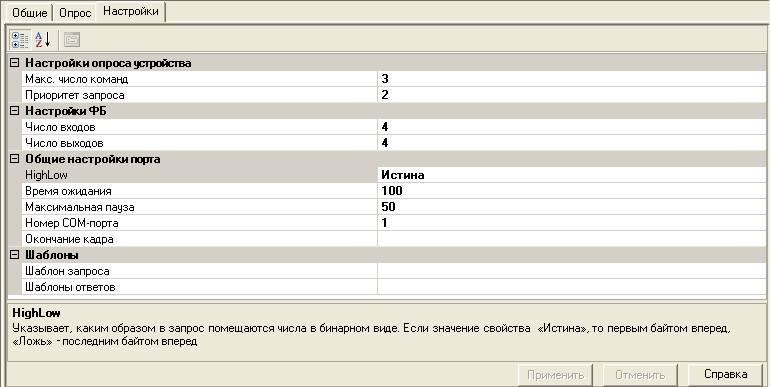

Макс. число команд

Если от устройства не получен ответ, или к ответу не удается применить ни одного шаблона, то запрос посылается повторно. Свойство указывает, сколько раз повторять запрос при ошибочных или отсутствующих ответах. Если шаблон ответа не задан, запрос будет посылаться один раз, независимо от значения этого свойства.

Приоритет запроса

Может принимать значения 1 или 2.

Как правило, приоритет 1 указывается для запросов, посвященных чтению каких-то данных; приоритет 2 указывается, если запрос посылает команду в прибор. Запросы с приоритетом 2 выполняются раньше запросов с приоритетом 1.

Число входов

Количество входов, значения которых нужно помещать в запрос. К моменту создания запроса все эти входы должны получить значения. При подсчете связей , наличие входа будет считаться за связь, вне зависимости от того установлена связь или нет.

Число выходов

Количество выходов, на которые записываются данные, извлеченные из ответной посылки. При подсчете связей , наличие выхода будет считаться за связь, вне зависимости от того установлена связь или нет.

HighLow

Указывает, каким образом в запрос помещаются числа в бинарном виде. Если значение свойства  «Истина», то первым байтом вперед, «Ложь» – последним байтом вперед

Время ожидания

Время, в течение которого ожидается ответ от устройства.

Максимальная пауза

если пакет не приходит сразу весь, а частями, в этом свойстве указывается максимальное время ожидания продолжения пакета.

Номер COM-порта

Номер COM-порта

Окончание кадра

Если протокол обмена предусматривает специальный символ как признак окончания пакета, его следует задавать в этом свойстве. В шаблонах этого символа быть не должно, так как он будет добавляться/отрезаться независимо от составления/разбора пакета по шаблону.

В общем случае конец пакета определяется как истечение времени ожидания ИЛИ появление символа окончания кадра.

Шаблон запроса

Строка специального формата, по которой составляется пакет запроса.

Шаблоны ответов

Строка специального формата, по которой разбирается пакет ответа. Если на запрос возможны несколько вариантов ответа, следует записать их все, разделяя шаблоны выражением «{Next}» (без кавычек). При написании слова “Next” обязательно учитывать регистр букв.
