Подсчёт количества связей производится отдельно для каждого компьютера системы по следующим категориям:
•Связи с ОРС-переменными;
•Связи с другими компьютерами в проекте;
•Количество задействованных выходов функциональных блоков;
•Связи с базами данных;
•Входы-выходы контроллеров с предустановленной системой MasterPLC.
Внимание! Подсчет каждого раздела производится независимо, они не суммируются – ограничение срабатывает по тому разделу, в котором количество первым достигнет установленного значения максимума. Связи между внутренними переменными проекта MasterSCADA не учитываются в подсчете.
Связи с OPC переменными. Подсчитывается количество всех переменных всех OPC-серверов принадлежащих данному компьютеру, вне зависимости от того используются данные этих переменных или нет. Таким образом, если OPC-переменная присутствует в дереве системы, то связь считается установленной. Помимо этого, также учитываются задействованные входы-выходы контроллера, а также входы-выходы поддерживаемых плат. Вход-выход считается задействованным, если он имеет связь с каким-либо элементом проекта или у которого установлен флаг "Архивировать".
Связи с другими компьютерами. Связь компьютера A с компьютером В считается установленной (и подсчитывается для обоих компьютеров A и B) в следующих случаях:
•Если переменная OPC сервера, принадлежащего компьютеру А, имеет потребителя, исполняемого на компьютере B;
•Если объект, принадлежащий компьютеру А, имеет в своем составе переменную - выход (Команду, Расчет или Событие), которая имеет потребителя, исполняемого на компьютере B;
•Если Выход функционального блока, исполняемого на компьютере А имеет потребителя, исполняемого на компьютере В;
•Если Выход документа (мнемосхемы или тренда) объекта, исполняемого на компьютере А имеет потребителя, исполняемого на компьютере В.
Потребителем в данном случае может быть переменная MasterSCADA 3.х (Значение или Команда), Вход функционального блока, Вход документа (мнемосхемы или тренда), OPC-переменная для записи.
Открытие мнемосхемы иди тренда в режиме исполнения может привести к образованию дополнительных межкомпьютерных связей, которые не были подсчитаны в режиме разработки. Эти связи подсчитываются в режиме исполнения. В зависимости от того, какому компьютеру принадлежит открываемый документ, возможны следующие ситуации.
Открывается мнемосхема или тренд, принадлежащие другому компьютеру. В этом случае дополнительно подсчитываются следующие связи:
•Связи между ФБ, исполняемым на другом компьютере, и его представлением в мнемосхеме (визуальные выходы). Количество визуальных выходов зависит от конкретного ФБ.
•Связи входов/выходов мнемосхемы, с переменными, исполняемыми на других компьютерах. Количество связей определяется количеством входов/выходов.
Открывается мнемосхема, принадлежащая данному компьютеру. В этом случае дополнительно подсчитываются следующие связи:
•Связи между ФБ, исполняемым на другом компьютере, и его представлением в мнемосхеме (визуальные выходы). Количество визуальных выходов зависит от конкретного ФБ.
При закрытии мнемосхемы счетчик использованных связей в данной мнемосхеме сбрасывается.
Если действительное количество межкомпьютерных связей в режиме исполнения превысит максимально допустимое (в зависимости от конфигурации пакета), то будет выдано предупреждающее сообщение, и новые связи не установятся.

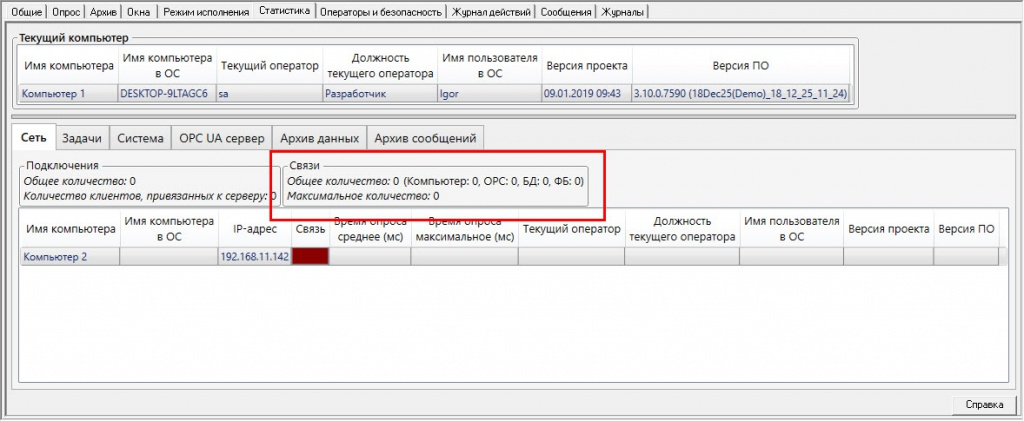

Начиная с версии 3.10 в MasterSCADA добавлена возможность определить количество связей в проекте, в том числе динамических (создаваемых при открытии мнемосхемы). Для этого в режиме исполнения у каждого компьютера есть специальная вкладка - "Статистика". В разделе "Связи" выдается как текущее количество связей, так и максимальное количество за все время работы в режиме исполнения.
Используя данную вкладку, можно в Demo версии определить какое минимальное количество связей требуется, и при закупке ПО опираться на эту цифру.
Количество задействованных выходов функциональных блоков. Выходы стандартных библиотечных функциональных блоков (далее ФБ или ВФБ) при подсчете лицензионных связей не учитываются – лицензионными точками считаются только выходы пользовательских ФБ и ВФБ (то есть функциональных блоков, написанных самим пользователем), а также выходы модуля "Скрипт C#", "MySQL Процедура/функция", "Сохранение в файле", "Сохранение в двоичный файл", "MasterPLC SmartLink". Выход функционального блока считается задействованным, если он имеет потребителя или данные, которые он получает, архивируются. В связи с тем, что некоторые связи выхода ФБ устанавливаются только в режиме исполнения, подсчет количества задействованных выходов ФБ производится не только в режиме разработки, но и в режиме исполнения. В частности, связи выходов ФБ с мнемосхемами (в случае, если выход ФБ перетащен в мнемосхему) определяются только в режиме исполнения.
Таким образом, выход ФБ считается задействованным в следующих случаях:
•если данные этого выхода архивируются (на странице свойств "Общие" выхода ФБ установлен флаг "Архивировать");
•если выход имеет потребителя. Потребителем в данном случае может быть любая переменная - вход или вход документа (мнемосхемы или тренда);
•если выход перетащен в ячейку рапорта, или в мнемосхему в виде контрола (определяется в момент открытия документа в режиме исполнения).
Для визуальных функциональных блоков отдельно подсчитывается также количество визуальных выходов. Визуальный выход необходим для связи ФБ с его представлением в мнемосхеме. Визуальные выходы ВФБ "зашиты" в самом функциональном блоке, и считаются задействованными всегда, даже если ВФБ не представлен в мнемосхеме.В том случае, если выход ФБ имеет несколько потребителей (переменных, входов документов, рапортов и т.д.), то он считается один раз.Если действительное количество задействованных выходов ФБ в режиме исполнения превысит максимально допустимое (в зависимости от конфигурации пакета), то будет выдано предупреждающее сообщение, и новые связи не установятся. Если функциональный блок находится в объекте, который исполняется в контроллере, и не имеет связей с переменными объектов, исполняемых на компьютере, не используются на мнемосхемах и в других документах MasterSCADA, то тогда выходы этих функциональных блоков в подсчете количества связей не участвуют. Если подобные связи у ФБ есть, то они подсчитываются также как если бы объект исполнялся на компьютере.
Связи с БД. Считаются только задействованные входы-выходы функций и хранимых процедур. Вход-выход считается задействованным, если он имеет связь с каким-либо элементом проекта или у которого установлен флаг "Архивировать".
Входы-выходы контроллера. В исполнительной системе MasterSCADA 3.х подсчитываются все задействованные входы и выходы контроллеров. Вход-выход считается задействованным, если он имеет связь с каким-либо элементом проекта или у которого установлен флаг "Архивировать".
Внимание! В исполнительной системе MasterPLC число входов-выходов подсчитывается отдельно! Подсчитываются все установленные физические входы и выходы контроллера. Служебные переменные управления и диагностики контроллера в самом контроллере не учитываются.
