Помимо стандартных настроек компонент имеет собственные настройки в разделах "Вид", "Значение" и "Шкала" данные настройки также можно задавать из окна настройки свойств.

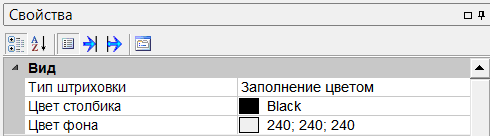

Раздел "Вид":
Название |
Тип данных |
Описание |
Тип штриховки |
Выбор |
Задает тип заполнения штриховки контрола. |
Цвет столбика |
Цвет |
Определяет цвет столбика стрелочного прибора |
Цвет фона |
Цвет |
Определяет цвет фона контрола. |
Раздел "Значение"
Название |
Тип данных |
Описание |
Величина значения |
Вещественный |
Величина отображаемая в столбике индикатора и поле. Если индикатор является у вас контролом переменной дерева объектов, то изменять эту величину или привязывать к ней вход динамизации не нужно. |
Показывать значение |
Логический |
Определяет нужно ли отображать значения в текстовом виде в нижней части индикатора. |
Цвет текста |
Цвет |
Определяет цвет значения в текстовом поле индикатора. |
Цвет фона |
Цвет |
Определяет цвет фона поля для вывода значения. |
Раздел "Шкала"
Название |
Тип данных |
Описание |
Верхняя граница |
Вещественный |
Верхняя граница индикатора. Если контрол является переменной дерева объектов, то граница наследуется от шкалы. |
Нижняя граница |
Вещественный |
Нижняя граница индикатора. Если контрол является переменной дерева объектов, то граница наследуется от шкалы. |
Количество основных делений |
Целый |
Количество основных делений на индикаторе |
Количество дополнительных делений |
Целый |
Количество дополнительных делений - количество делений между основными делениями. |
Показывать цв. столбик |
Логический |
Включает отображение цветовой шкалы аварийных границ. |
Показывать шкалу |
Логический |
Включает отображение шкалы |
Цвет нормы |
Цвет |
Определяет цвет столбика при значении в норме. |
Цвет шкалы |
Цвет |
Определяет цвет подписей шкалы. |
