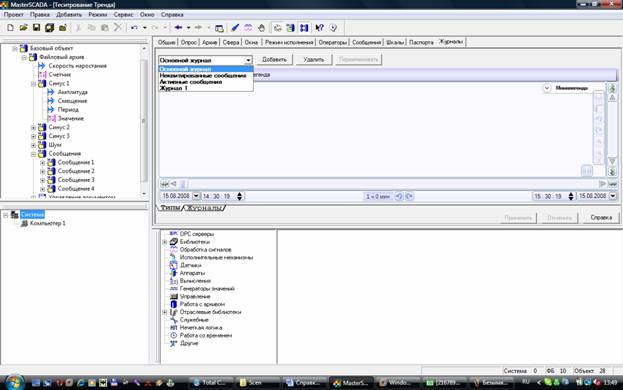

Тренд в режиме типа журнала открывается на закладке MasterSCADA "Журналы" на уровне узла "Система" дерева системы MasterSCADA.
Тип журнала - это предварительно настроенный шаблон журнала объекта. Основное отличие от журнала объекта - это возможность абстрактного задания фильтров сообщений в виде настройки фильтра "сообщения текущего объекта".
Если у типа журнала в фильтре стоит настройка "текущий объект", то при открытии журнала у "Объекта 1" - в нем будут отображены сообщения "Объекта 1", а при открытии журнала у "Объекта 2" - в нем будут отображены сообщения "Объекта 2".
На основе заданных типов журнала можно открывать журналы объектов без настройки фильтров, например журнал активных сообщений объекта или журнал неквитированных сообщений объекта.
Также есть возможность при переопределении настроек журнала объекта - вернуться к настройкам типа журнала.
При создании проекта по умолчанию создаются три типа журнала:
- активные сообщения (задан локальный фильтр активных сообщений текущего объекта)
- неквитированные сообщения (задан локальный фильтр активных неквитированных сообщений текущего объекта)
- основной журнал (задан локальный фильтр всех сообщений текущего объекта)
