Функциональный блок
Описание:
Осуществляет автоматическое управление простым двухпозиционным исполнительным механизмом.
Входы и выходы ФБ:
|
ИМЯ |
ТИП |
ПРИМЕЧАНИЕ |
ВХОД |
Параметр |
вещ. дв. точн. |
Сравнивается с уставкой(ами) |
ВХОД |
Уставка ОТКЛ |
вещ. дв. точн. |
Верхняя граница |
ВХОД |
Уставка ВКЛ |
вещ. дв. точн. |
Нижняя граница |
ВЫХОД |
Управление |
логический |
Сформированное значение управления |
Свойства:
ИМЯ |
ТИП |
ПРИМЕЧАНИЕ |
Число уставок (1 или 2) |
целый |
Существует 2 варианта регулятора |
Мертвая зона |
вещ. дв. точн. |
Имеет смысл только для варианта с 1-й уставкой |
Алгоритм работы:

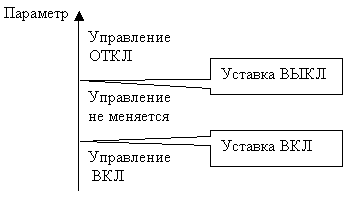

Вариант с 2-мя уставками |
||
|
|
Если значение регулируемого параметра больше Уставки ВЫКЛ, то на выходе Управление значение "ЛОЖЬ". Если значение регулируемого параметра меньше этой уставки, то на выходе Управление значение "ИСТИНА". Если значение параметра находится в пределах Уставка ОТКЛ ... Уставка ВКЛ, то значение на выходе Управление не меняется. |

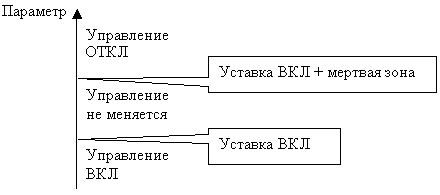

Вариант с 1-й уставкой |
||
|
|
Если значение регулируемого параметра больше суммы Уставки ВКЛ и мертвой зоны, то на выходе Управление значение "ЛОЖЬ". Если значение регулируемого параметра меньше Уставки ВКЛ, на выходе Управление значение "ИСТИНА". Если значение параметра находится в пределах Уставка ВКЛ...Уставка ВКЛ + мертвая зона, то значение на выходе Управление не меняется. |
Поддерживаемый тип опроса: любой
Восстановление при рестарте: не требуется
Примечание: возможно использовать только при наличии опции "MSRT-ASL".
