Проект > Элементы дерева объектов > Палитра ФБ > Управление > Задатчик дискретный

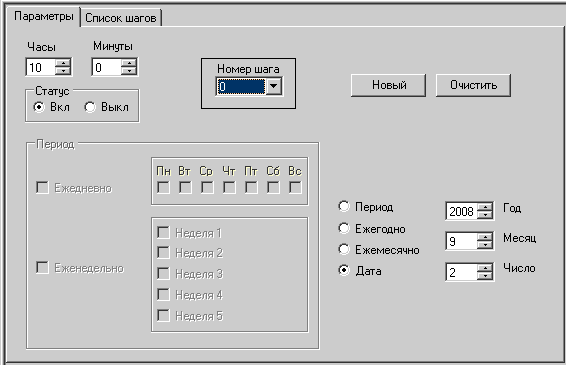

Страница свойств "Настройки" функционального блока "Задатчик дискретный" состоит из двух вкладок: Параметры, Список шагов.

Upravlenie_Zadatchik_diskretnii_Nastroiki_parametri

Рассмотрим подробнее вкладку Параметры.

Элементы управления:

ЭЛЕМЕНТ УПРАВЛЕНИЯ

ОПИСАНИЕ

Группа Задание шагов

Upravlenie_Zadatchik_diskretnii_Nastroiki_parametri_zadanie_shagov

С помощью переключателей этой группы задаются шаги, выполняемые по расписанию.

•Часы/Минуты - устанавливается время выполнения шага.

•Номер шага - задается порядковый номер шага.

•Статус - задается состояние Выхода на каждом из шагов.

•Новый - добавляет новый шаг.

•Очистить - удаляет выбранный шаг.

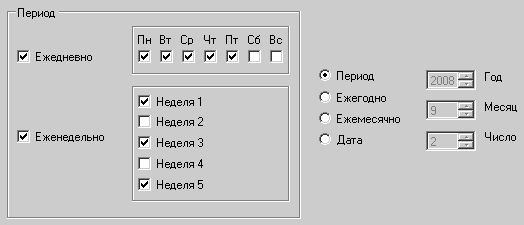

Группа Период Upravlenie_Zadatchik_diskretnii_Nastroiki_parametri_period

С помощью переключателей этой группы устанавливается срок исполнения шагов.

•Дата - запрограммированные шаги будут исполняться в выбранный день.

•Ежемесячно - запрограммированные шаги будут исполняться в выбранный день каждого месяца.

•Ежегодно - запрограммированные шаги будут исполняться в выбранный день ежегодно.

•Период - шаги исполняются с выбранным периодом.

•Ежедневно - запрограммированные шаги будут исполняться каждые сутки.

Если активен выбор «Ежедневно» и выбраны определённые дни, то шаги исполняются в выбранные дни.

•Еженедельно - запрограммированные шаги будут исполняться в выбранные дни выбранных недель.

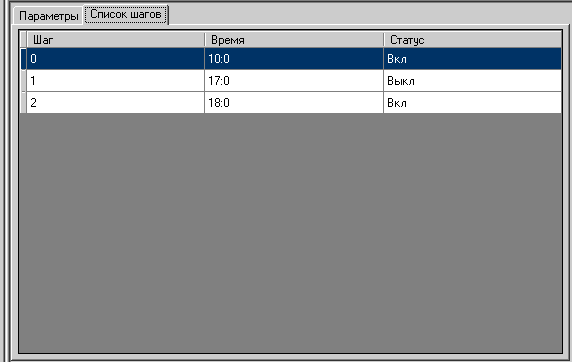

При нажатии на вкладку Список шагов открывается таблица в виде списка строк, где в каждой строчке указан номер шага, состояние, время включения и время выключения. В списке отображается запрограммированное количество шагов.

Upravlenie_Zadatchik_diskretnii_Nastroiki_spisok_shagov

Панель Конфигурация изменена в режиме исполнения служит для сравнения/переключения настроек, назначенных в режиме исполнения либо сохраненных в режиме редактирования.

Upravlenie_Zadatchik_diskretnii_Konfiguraciya
