Входы ФБ:
|
Имя |
Тип |
Примечание |
Входы |
Включить охладитель |
Лог. |
Команда. При значении «1» запускает охладитель. |
Общая авария |
Лог. |
Команда. Если «1», то на мнемосхеме появляется аварийное предупреждение этого ФБ. |
|
Ограничение |
Лог. |
Команда, используемая для индикации режима ограничения мощности охладителя. |
|
%Охлаждения |
Целый |
Отображает процент охлаждения водяного охладителя. |
|
Фиксация режима |
Лог. |
Команда предназначена для определения режимов работы калорифера: запуска или останова. |
|
Насос наличие |
Лог. |
Определяет есть ли у данного охладителя насос. |
|
Насос работа |
Лог. |
Команда, определяющая режим работы насоса: запуск или останов. |
|
Насос авария |
Лог. |
Команда, соответствующая аварийному сигналу от насоса охладителя. |
|
Динамические настройки ФБ |
Включить ФБ |
Лог. |
Информирует о текущем состоянии объекта. Значение «1» определяет, будет ли этот элемент использоваться в конкретной вентиляционной установке. |
ФБ используется |
Лог. |
Определяет используется ли охладитель в данное время года. |
|
Параметр |
ПараметрN |
Вещ. |
На этот вход подается значение того параметра, который должен будет отображаться на графике в информационном окне ФБ. Число параметров определяется на странице свойств «Настройки». Число графиков не должно превышать трех. |
Выходы ФБ:
|
Имя |
Тип |
Зависимости (Формулы, связи) |
Примечание |
Выходы |
Включен ФБ |
Лог. |
«Включить ФБ» = 1 |
|
Информа-ционные выходы* |

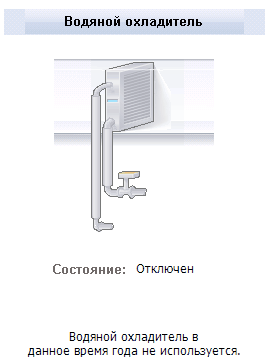

Охладитель не используется |
Лог. |
«Включить ФБ» = 1, «ФБ используется» = 0
|
|
Охладитель запущен |
Лог. |
«Включить ФБ» = 1**, «ФБ используется» = 1, «Включить охладитель» = 1
|
|
|
Охладитель остановлен |
Лог. |
«ФБ используется» = 1, «Включить охладитель» = 0
|
|
|
Охлаждение секция 1 |
Лог. |
Принимает значение «1» при значении входа «%Охлаждения» < 33% |
|
|
Охлаждение секция 2 |
Лог. |
Принимает значение «1» при значении входа «%Охлаждения» от 33% до 66%. |
|
|
Охлаждение секция 3 |
Лог. |
Принимает значение «1» при значении входа «%Охлаждения» > 66% |
|
|
Аварийные выходы* |
Общая авария |
Лог. |
«Общая авария» = 1 |
Мигает надпись «Авария»
|
Выходы насоса* |
Насос работает |
Лог. |
«Насос наличие» = 1, «Насос работа» = 1 |
|

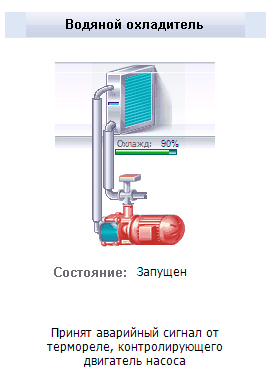

Авария насоса |
Лог. |
«Насос наличие» = 1, «Насос авария» = 1 |
|
|
Выходы индикатора мощности* |
Включить (базовый) |
Лог. |
«Включить охладитель» = 1 |
|
Цвет зеленый |
Лог. |
«Включить охладитель» = 1, «Ограничение» = 0 |
|
|
Цвет желтый |
Лог. |
«Включить охладитель» = 1, «Ограничение» = 1 |
|
|
Охлаждение |
Целый |
«%Охлаждения» |
Текущее значение процента мощности охлаждения. |
* - Наличие групп выходов настраивается на странице свойств ФБ «Настройки».
** - Во всех последующих выходах в логике вход «Включить ФБ» = 1. В противном случае, ФБ на мнемосхеме отображаться не будет.
Смотрите также:
•Описание ФБ "Водяной охладитель"
Примечание: ФБ возможно использовать только при наличии дополнительной опции. Обратитесь в службу технической поддержки.
