Входы ФБ:
|
Имя |
Тип |
Примечание |
Входы |
Включить калорифер |
Лог. |
Команда. При значении «1» запускает калорифер. |
Общая авария |
Лог. |
Команда. Если «1», то на мнемосхеме появляется аварийное предупреждение этого ФБ. |
|
Переходный режим |
Лог. |

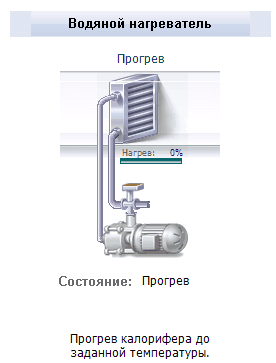

Команда предназначена для определения режимов работы калорифера: запускается или останавливается. |
|
Ограничение |
Лог. |
Команда, используемая для индикации режима ограничения мощности калорифера. |
|
Проворот |
Лог. |

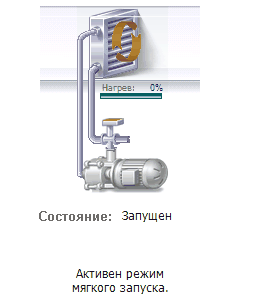

Команда, соответствующая режиму мягкого запуска. |
|

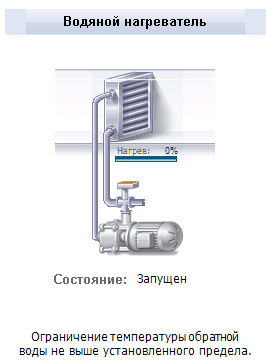

Перегрев |
Лог. |
Команда, принимающая значение «1» в случае, когда ограничение температуры обратной воды не выше установленного предела. |
|
Недогрев |
Лог. |

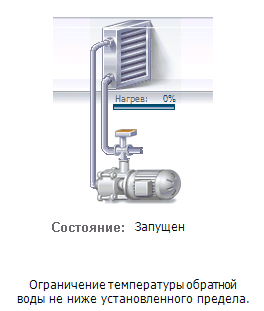

Команда, принимающая значение «1» в случае, когда ограничение температуры обратной воды не ниже установленного предела. |
|

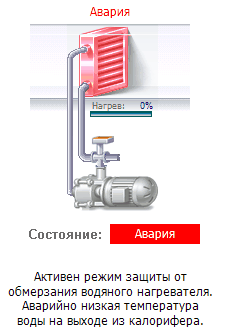

Заморозка |
Лог. |

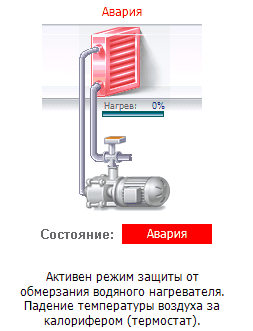

Команда, используемая для определения аварийной ситуации в случае обмерзания калорифера и аварийного понижения температуры воды на выходе калорифера. |
|
Ошибка внешняя |
Лог. |

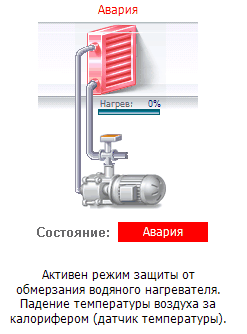

Команда – аварийный сигнал от датчика температуры. Используется в определении аварийной ситуации. |
|
Ошибка выполнения |
Лог. |
Команда – аварийный сигнал от термостата за калорифером. Используется в определении аварийной ситуации. |
|
%Прогрева |
Цел. |
Отображает мощность прогрева водяного калорифера. |
|
Насос Работа |
Лог. |
Команда предназначена для определения режима работы насоса калорифера: запуска или останова. |
|
Насос Авария |
Лог. |

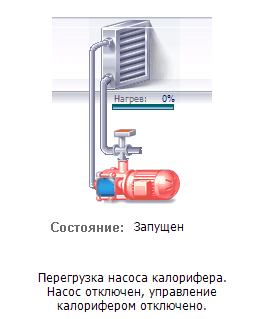

Команда, соответствующая аварийному сигналу от насоса калорифера. |
|
Нет воды |
Лог. |

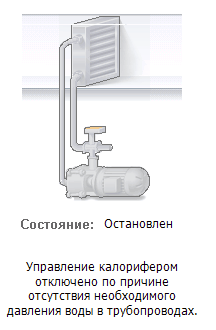

Команда, определяющая готовность калорифера к запуску. |
|
Динами-ческие настройки ФБ |
Включить ФБ |
Лог. |
Значение «1» определяет, будет ли этот элемент использоваться в конкретной вентиляционной установке. |
ФБ используется |
Лог. |

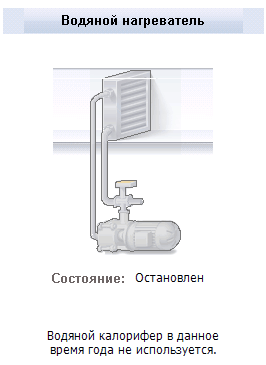

Информирует о текущем состоянии объекта. Определяет, используется ли в данное время водяной калорифер. |
|
Параметр |
ПараметрN |
Вещ. |
На этот вход подается значение того параметра, который должен будет отображаться на графике в информационном окне ФБ. Число параметров определяется на странице свойств «Настройки». Число графиков не превышает трех. |
Выходы ФБ:
|
Имя |
Тип |
Зависимости (Формулы, связи) |
Примечание |
Выходы |
Включен ФБ |
Лог. |
«Включить ФБ» = 1 |
|
Информационные выходы* |
Калорифер не используется |
Лог. |
«Включить ФБ» = 1 и «ФБ используется» = 0
|
|
Калорифер запущен |
Лог. |
«Включить ФБ» = 1**, «ФБ используется» = 1, «Переходный режим» = 0 |
|
|
Калорифер запуск |
Лог. |
«ФБ используется» = 1, «Переходный режим» = 1 |
Мигает надпись «Прогрев» |
|
Калорифер перегрев |
Лог. |
«ФБ используется» = 1, «Перегрев» = 1 |
|
|
Калорифер недогрев |
Лог. |
«ФБ используется» = 1, «Недогрев» = 1 |
|
|
Калорифер проворот |
Лог. |
«ФБ используется» = 1, «Включить калорифер» = 1, «Проворот» = 1 |
|
|
Нагрев секция 1 |
Лог. |
Принимает значение «1» при значении входа «%Прогрева» < 33% |
|
|
Нагрев секция 2 |
Лог. |
Принимает значение «1» при значении входа «%Прогрева» от 33% до 66%. |
|
|
Нагрев секция 3 |
Лог. |
Принимает значение «1» при значении входа «%Прогрева» > 66% |
|
|
Нет воды |
Лог. |
«Включить калорифер» = 1, «Нет воды» = 1. |
|
|
Аварийные выходы* |
Общая авария |
Лог. |
«Авария» = 1. |
|

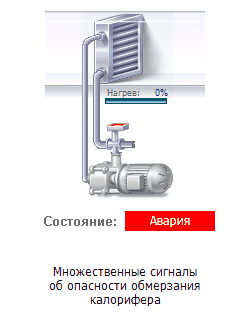

Аварии |
Лог. |
«Общая авария» = 1, «Заморозка» = 1, «Ошибка выполнения» = 1
|
|
|
Авария Т стат |
Лог. |
«Общая авария» = 1, «Ошибка выполнения» = 1, «Ошибка внешняя» = 1
|
|
|
Авария Т обр |
Лог. |
«Общая авария» = 1, «Заморозка» = 1
|
|
|
Авария Т прит |
Лог. |
«Общая авария» = 1, «Ошибка внешняя» = 1
|
|
|
Выходы насоса* |
Насос работает |
Лог. |
«Насос Работа» = 1
|
|
Авария насоса |
Лог. |
«Насос Авария» = 1
|
|
|
Индикатор мощности* |
Включить (базовый) |
Лог. |
«Общая авария» = 1 ИЛИ («ФБ используется» = 1 и «Нет воды» = 0)
|
|
Цвет зеленый |
Лог. |
«Включить (базовый)» = 1, «Ограничение» = 0
|
|
|
Цвет желтый |
Лог. |
«Включить (базовый)» = 1, «Ограничение» = 1
|
|
|
Нагрев |
Лог. |
«%Прогрева» |
Отображается текущее значение мощности нагрева |
* - Наличие групп выходов настраивается на странице свойств ФБ «Настройки».
** - Во всех последующих выходах в логике вход «Включить ФБ» = 1. В противном случае, ФБ на мнемосхеме отображаться не будет.
