Список входов и выходов, а также их функционирование у ФБ "Вентилятор притока" и "Вентилятор вытяжки" полностью идентичный
Входы ФБ:
|
Имя |
Тип |
Примечание |
Входы |
Пуск вентилятора |
Логический |
Команда. При значении ИСТИНА запускает вентилятор. |
Общая авария |
Логический |
Команда. Если ИСТИНА, то на мнемосхеме появляется аварийное предупреждение этого ФБ. |
|
Переходный режим |
Логический |
Команда предназначена для определения режимов работы вентилятора: запуска или останова. |
|
Ограничение |
Логический |
Команда, используемая для индикации режима ограничения мощности вентилятора. |
|
Перегрев |
Логический |
Срабатывание термореле защиты двигателя. |
|
Перегруз |
Логический |
Аварийный сигнал от частотного преобразователя |
|
Нет вращения |
Логический |
Отсутствует подтверждение вращения вентилятора |
|
%Мощности |
Целый |
Отображает мощность работы вентилятора. |
|
Фиксация режима |
Логический |
Используется только в расчетах. |
|
Динамические настройки ФБ |
Включен ФБ |
Логический |
Начальное состояние - "0", при этом ФБ в режиме RT должен полностью отсутствовать в системе (визуально, сообщение и пр.) |

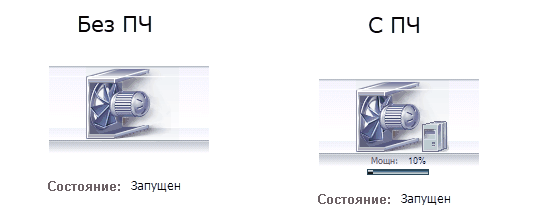

Наличие ПЧ |
Логический |
Начальное состояние - "0", "1" - добавить изображение ПЧ |
|
Параметр |
ПараметрN |
Вещ. |
На этот вход подается значение того параметра, который должен будет отображаться на графике в информационном окне ФБ. Число параметров определяется на странице свойств «Настройки». Число графиков не должно превышать трех. |
Выходы ФБ:
|
Имя |
Тип |
Зависимости (Формулы, связи) |
Примечание |
Выходы |
Включен ФБ |
Логический |
"Включить ФБ" = 1 |
Информирует о состоянии ФБ. |
Вентилятор в работе |
Логический |
"Пуск вентилятора" =1 |
Информирует о состоянии ФБ. |
|
Информационные выходы ФБ*
|
Авария |
Логический |
"Общая авария" =1 |
Сообщение "Авария"
|
Вентилятор запущен |
Логический |
"Пуск вентилятора" = 1 |
Вращение вентилятора, сообщение "Запущен".
|
|
Вентилятор остановлен |
Логический |
"Пуск вентилятора" = 0 |
Вращение вентилятора, сообщение "Остановлен"
|
|
Нет вращения |
Логический |
"Нет вращения" = 1 И "Общая авария = 1" |
Изображение крыльчатки мигает красным
|
|
Перегрев |
Логический |
"Перегрев" = 1 И "Общая авария = 1" |
Изображение двигателя мигает красным
|
|
ПЧ авария |
Логический |
"Наличие ПЧ=1" И "Перегруз=1" и "Общая авария=1" |
Изображение ПЧ мигает красным
|
|
Раскрутка вентилятора |
Логический |
"Пуск вентилятора=1" И "Переходный режим=1" |
Сообщение "Запускается", сообщение "Раскрутка" - мигает.
|
|
Торможение вентилятора |
Логический |
"Пуск вентилятора=0" И "Переходный режим=1" |
Сообщение "Торможение", сообщение "Останавливается" - мигает.
|
|
Аварийные выходы ФБ* |
Авария раскрутки по датчику перепада |
Логический |
"Общая авария=1" И "Нет вращения=1" И "Фиксация режима=1" И "Перегрев=0" И "Перегруз=0" |
|
Авария останова по датчику перепада |
Логический |
"Нет вращения=" И "Общая авария=1" И "Фиксация режима=0" И "Перегрев=0" И "НЕ Перегруз=0" |
|
|
Авария по датчику оборотов |
Логический |
"Общая авария=1" И "Перегруз=1" И "Перегрев=0" И "Нет вращения=0" |
|
|
Авария по срабатыванию термореле |
Логический |
"Общая авария=1" И "Перегрев=1" И "Перегруз=1" И "Нет вращения=0" |
|
|
Неизвестный отказ |
Логический |
"Общая авария=1", а остальные входы аварий выключены |
|
|
Индикатор мощности* |
Включить (базовый) |
Логический |
Пуск вентилятора=1 |
На мнемосхеме отображается индикатор "Мощность" |
Цвет зеленый |
Логический |
Включить (базовый)=1 И Ограничение=0 |
На мнемосхеме отображается индикатор "Мощность"
|
|
Цвет желтый |
Логический |
Включить (базовый)=1 И Ограничение=1 |
На мнемосхеме отображается индикатор "Мощность"
|
|
Мощность |
Целый |
%Мошности |
На мнемосхеме отображается индикатор "Мощность" - процент заливки. Индикация цифрами. |
* - Наличие групп выходов настраивается на странице свойств ФБ «Настройки».
Смотрите также:
Примечание: ФБ возможно использовать только при наличии дополнительной опции. Обратитесь в службу технической поддержки.
