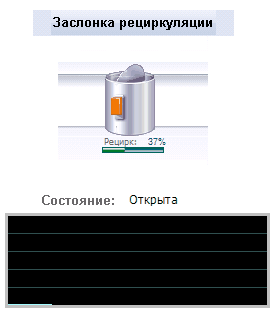

Входы ФБ:
|
Имя |
Тип |
Примечание |
Входы |
Включить заслонку |
Логический |
Сигнал включения заслонки. |
Общая авария |
Логический
|
Аварийный сигнал заслонки рециркуляции |
|
Ограничение |
Логический |
Определяет наличие режима ограничения мощности рециркуляции.
|
|
%Рециркуляции |
Целый |
Определяет процент рециркуляции заслонки. |
|
Динамические настройки ФБ |
Включить ФБ |
Логический
|
Значение «1» определяет, что этот элемент используется в конкретной вентиляционной установке. Начальное состояние «0» (выкл) данного входа скрывает (делает невидимым) всякое представление заслонки. Изменение состояния входа Включить ФБ меняет состояние выхода Включен ФБ соответственно. |
ФБ используется |
Логический |
Определяет, используется ли заслонка в данное время года. |
|
Параметр |
ПараметрN |
Вещественный
|
На этот вход подается значение того параметра, который отображается в виде графика в информационном окне ФБ. Число графиков не должно превышать трех. Число параметров определяется на странице свойств «Настройки». |
Выходы ФБ:
|
Имя |
Тип |
Зависимости (Формулы, связи) |
Примечание |
Выходы |
Включен ФБ |
Логический |
Принимает значение «1» при значении «1» входа «Включить ФБ». |
Информирует о состоянии ФБ. |
Информационные выходы* |
Заслонка не используется |
Логический
|
Принимает значение «1» при значении динамических настроек «Включить ФБ» = «1», «ФБ используется» = «0» и отсутствии аварийных сигналов. |
|
Заслонка открыта |
Логический |
Принимает значение «1» при динамических настройках «Включить ФБ» = «1»**, «ФБ используется» = «1», значении входа «Включить заслонку» = «1», если отсутствуют аварийные сигналы. |
|
|
Заслонка закрыта |
Логический |
Принимает значение «1» при значении входов «ФБ используется» = «1» и «Включить заслонку» = «0». |
|
|
Аварийные выходы* |
Общая авария |
Логический
|
Принимает значение «1» при значении входа «Общая авария» = «1». |
Используется для обработки аварийного сигнала.
|
Выходы индикатора мощности* |
Включить (базовый) |
Логический |
Принимает значение «1» при значении входа «Включить заслонку» = 1 и отсутствии аварийных сигналов. |
Отображает индикатор мощности на мнемосхеме.
|
Цвет зеленый |
Логический
|
Выход группы Индикатор мощности «Включить (базовый)» = 1 И вход «Ограничение» = 0 |
Принимает значение ИСТИНА, если заслонка работает в нормальном режиме.
|
|
Цвет желтый |
Логический |
Выход группы Индикатор мощности «Включить (базовый)» = 1 И вход «Ограничение» = 1 |
Принимает значение ИСТИНА, если заслонка работает в режиме ограничения.
|
|
Рециркуляция |
Целый |
|
Текущее значение процента мощности рециркуляции. |
* - Наличие групп выходов настраивается на странице свойств ФБ «Настройки».
** - Во всех последующих выходах в логике вход «Включить ФБ» = "1". В противном случае, ФБ на мнемосхеме отображаться не будет.
Смотрите также:
•Описание ФБ "Заслонка рециркуляции"
Примечание: ФБ возможно использовать только при наличии дополнительной опции. Обратитесь в службу технической поддержки.
