Интерфейс в режиме исполнения

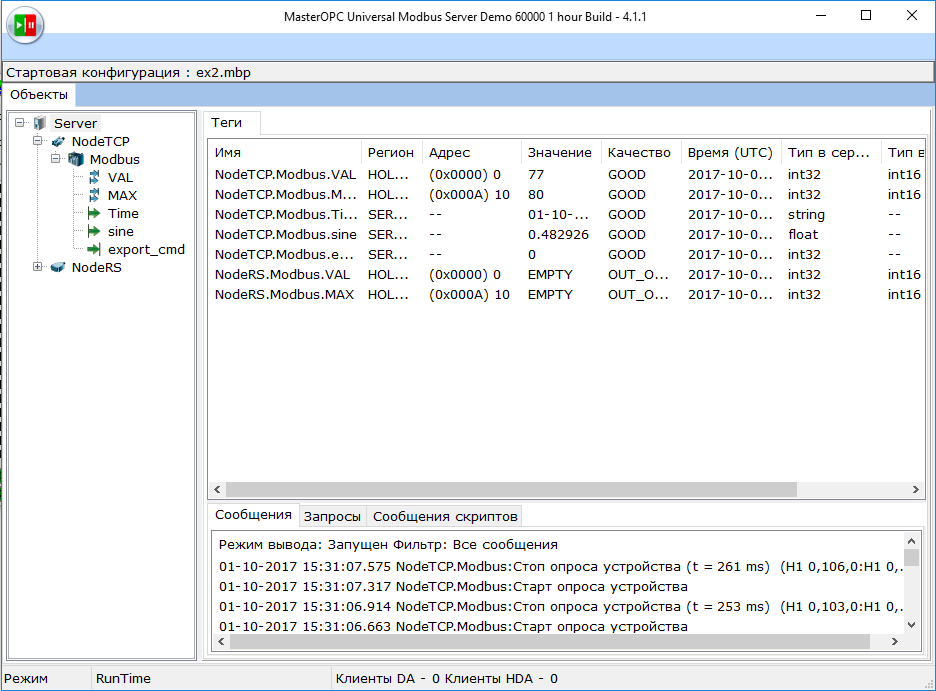

На рисунке ниже показан вид графической оболочки сервера в режиме исполнения:
Под заголовком окна отображается стартовая конфигурация (см. Меню ‘Файл конфигурации’ ), далее располагаются следующие вкладки:
Объекты – дерево объектов стартовой конфигурации (см. Иерархия объектов в дереве );
Теги – параметры тегов выделенного объекта дерева;

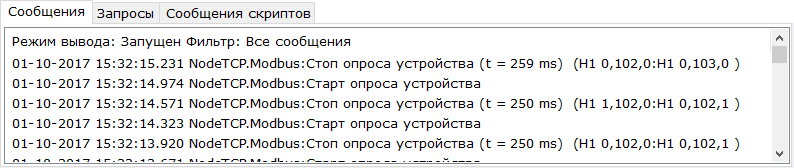

Сообщения – эта вкладка отображает информационные сообщения (могут записываться в журнал сервера – см. Диалог параметров сервера ):

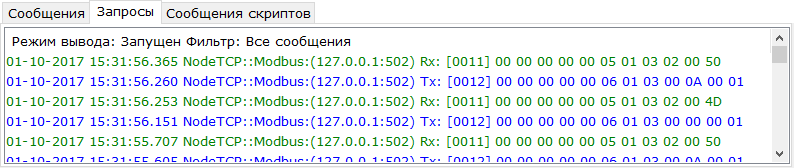

Запросы – эта вкладка отображает запросы Modbus (могут записываться в журнал сервера – см. Диалог параметров сервера ):

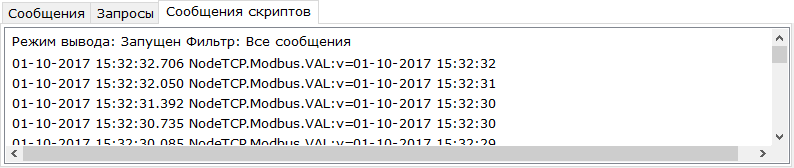

Сообщения скриптов – отображает сообщения, генерируемые функцией server.Message (могут записываться в журнал сервера – см. Диалог параметров сервера ):

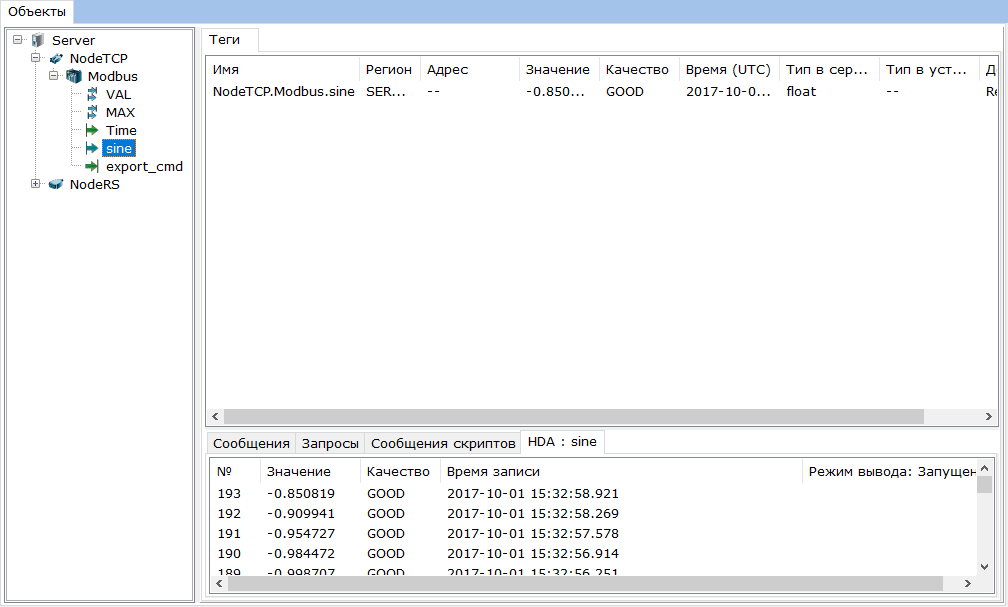

HDA:<имя тега> – отображает HDA-архив тега, выделенного в дереве (эта вкладка не отображается, если для тега задано HDA доступ = Ложь – см. Диалог параметров тега ):
Строка статуса в нижней части окна отображает:
режим сервера (RunTime (режим исполнения) или Конфигурирование);
число подключенных клиентов DA;
число подключенных клиентов HDA.
