Интерфейс в режиме конфигурирования

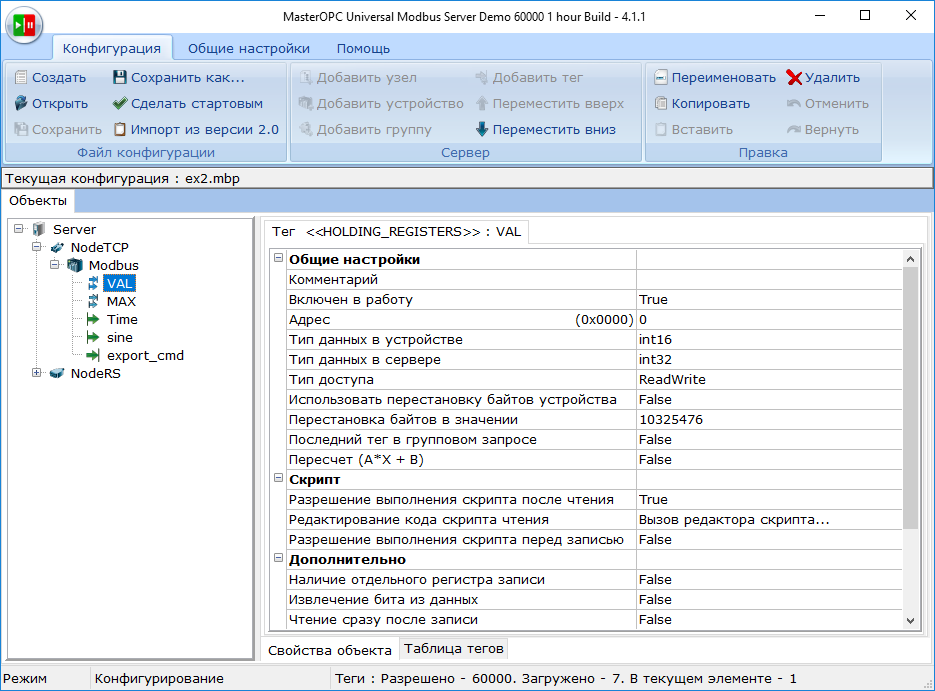

На рисунке ниже показан вид графической оболочки сервера в режиме конфигурирования:
В этом режиме оболочка имеет следующие основные области:
область меню – содержит вкладки Конфигурация, Общие настройки и Помощь;
область Объекты – дерево объектов;
область параметров – содержит две вкладки:

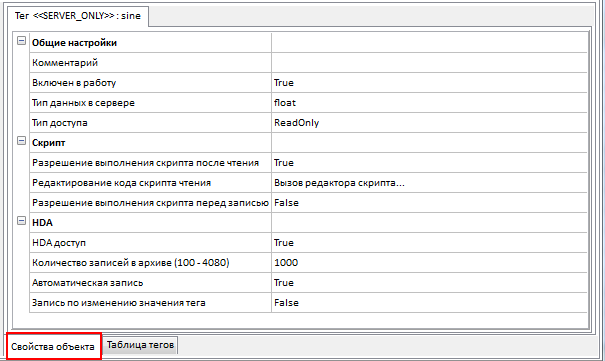

Свойства объекта – редактор параметров объекта, выделенного в дереве:

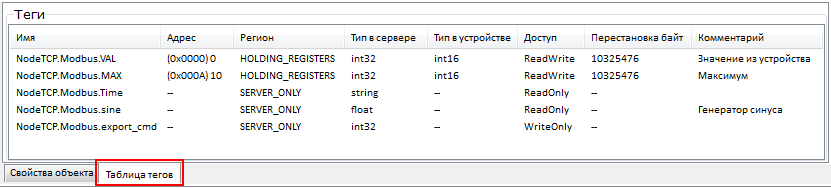

Таблица тегов – таблица тегов объекта, выделенного в дереве:
В таблице тегов поддерживается множественное выделение и сортировка по столбцу. Для изменения порядка сортировки нужно щелкнуть заголовок столбца.
Контекстное меню таблицы содержит следующие команды:
– Выделить все – выделить все теги (после использования эта команда заменяется в меню командой Отменить выделение);
– Групповые операции – открыть диалог Групповые операции .
Если дважды щелкнуть строку тега в таблице, тег выделяется в дереве и открывается в редакторе.
Под заголовком окна отображается имя файла текущей конфигурации (см. Конфигурация сервера ).
Строка статуса в нижней части окна отображает режим сервера (после слова Режим), а также лицензионное ограничение (после слова Теги): максимально возможное число тегов в соответствии с лицензией (Разрешено), общее число загруженных тегов текущей конфигурации (Загружено) и число тегов в выделенном объекте (В текущем элементе).
В редакторах и диалогах доступна контекстная справка (по F1).
