Программируемые логические контроллеры Delta DVP способны обеспечить высокоскоростную, устойчивую и надежную работу при применении во всех видах промышленного оборудования. В дополнение к высокой скорости выполнения логических операций, большому количеству прикладных инструкций, многофункциональным картам расширения и высокой ценовой рентабельности контроллеры Delta DVP поддерживают большое количество коммуникационных протоколов, позволяющих интегрировать их практически в любую промышленную сеть.
В данной документации будет рассмотрено подключение контроллеров фирмы Delta Electronics серии DVP-12SE к Modbus Universal MasterOPC серверу, по протоколу Modbus TCP и Modbus RTU. Документация применима и для других контроллеров компании Delta Electronics.
Контроллер имеет:
•8 цифровых входов и 4 цифровых выхода;
•расширение до 480 входов/выходов (2 шины расширения);
•высокоскоростные импульсные выходы: 2 канала (Y0, Y2) - до 100кГц, 2 канала (Y1, Y3) - до 10кГц;
•память: программа - 16К шагов, регистры - 12К Слов;
•скорость обработки инструкций: базовая (LD) - 0,64 мкс; прикладная (MOV) - 2мкс;
•функция фильтрации IP-адресов работает как первый барьер защиты против вредоносных программ и сетевых угроз;
•функция удаленного ввода/вывода подходит для программ распределенного последовательного управления, например, в системах автоматизации зданий.
•встроенный порт Ethernet поддерживает протоколы MODBUS TCP и Ethernet/IP;
•встроенный mini-USB и 2 порта RS-485.
Примечание. Более подробную информацию о контроллере вы можете загрузить с сайта компании Delta Electronics: ПЛК DVP-SE
Благодаря встроенному порту Ethernet, можно соединить Modbus Universal MasterOPC сервер и контроллер DVP-12SE, по протоколу Modbus TCP.
Физическое соединение контроллеров в сеть осуществляется аналогично соединению в сеть нескольких компьютеров используя Switch (коммутатор) или HUB (повторитель), витой парой категории 5е с разъемом RJ-45.
Для подключения по протоколу Modbus RTU можно использовать любой из двух портов контроллера DVP-12SE - COM2 и COM3 в режиме RS-485.

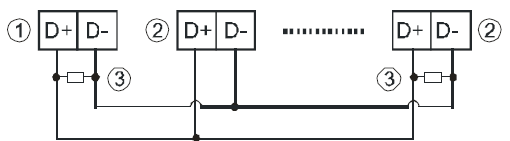

Контроллеры подключаются согласно схеме. Для преобразования RS-485 в RS-232 или USB, следует применять соответствующие конвертеры интерфейсов.
1-Ведущее устройство
2-Ведомое устройство
3-Нагрузочный резистор
Примечание. На длинных линиях связи рекомендуется установить нагрузочные резисторы 120Ω на ведущее устройство и на последнее ведомое. Также для гарантированного качества соединения, следует использовать экранированную витую пару (20AWG).
