WPLSoft – это ПО для программирования контроллеров Delta Electronics. Для создания и редактирования программ применяются три языка программирования: LD (Ladder Diagram) — язык релейно-контактной логики, IL (Instruction List) - список инструкций, SFC (Sequential Function Chart) - последовательные функциональные диаграммы.
Примечание. Скачать установочный архив WPLSoft v2.33 можно по этой ссылке.
Запустите WPLSoft (Пуск-Все программы- Delta Industrial Automation-PLC- WPLSoft v2.33).
Для создания нового проекта нажмите File/New. В открывшемся окне введите название проекта.
Выберите серию контроллера. В нашем случае контроллер модели DVP-12SE, поэтому из выпадающего списка выбираем SE. Например, если бы был контроллер DVP12SA2, ты выбрать следовало бы SA2.

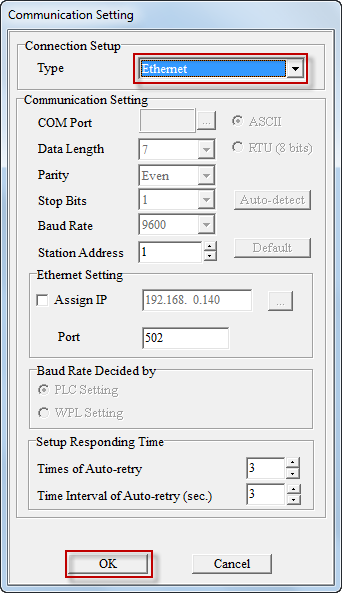

Для задания параметров соединения компьютера и контроллера нажмите кнопку Setting. Выберите тип соединения - Ethernet. Этот режим будет использоваться для записи программы в контроллер. Контроллер или несколько контроллеров, должны быть соединены с компьютером посредством ЛВС.
После нажатия кнопки OK в окне Communication Setting и в окне Select a PLC Model будет создан чистый проект.
Примечание. В настройках программы Options/Language Setup можно установить русский язык. Но для лучшего понимания данной инструкции, советуем оставить английский. Кроме того, не все окна программы переведены на русский язык.

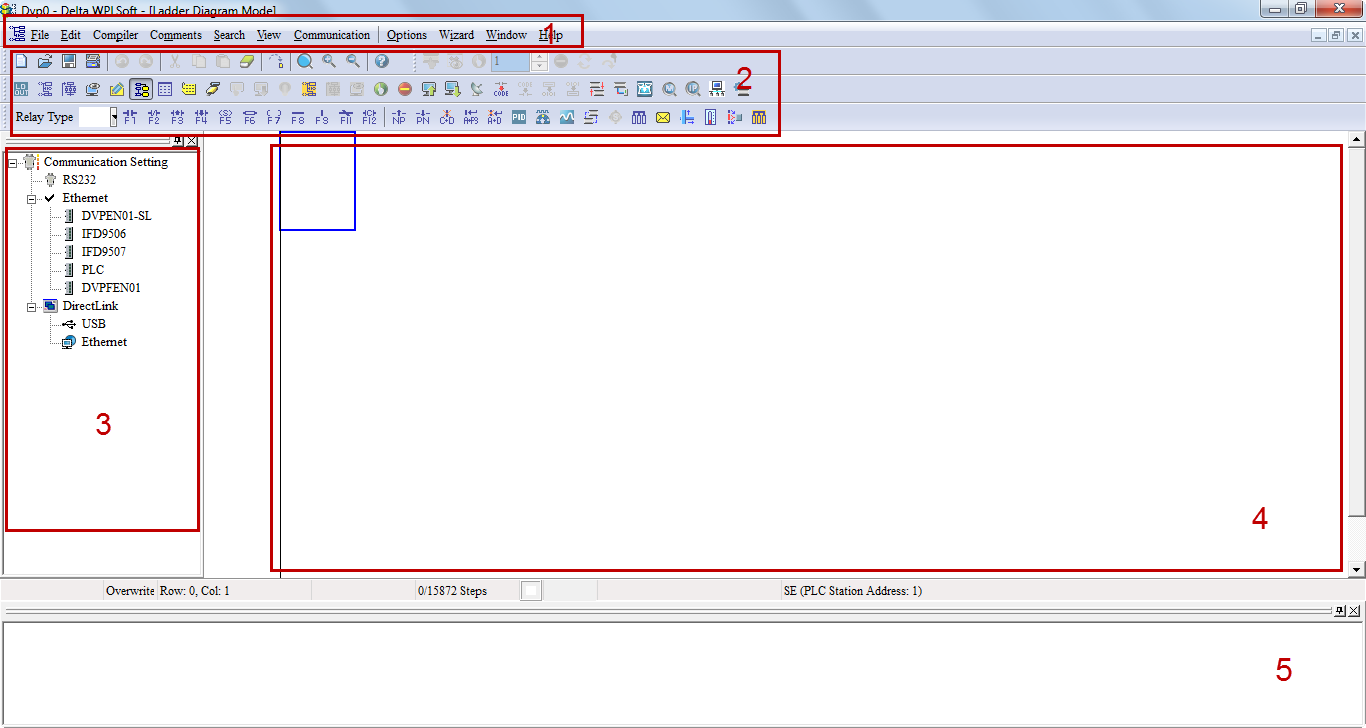

Окно программы WPLSoft условно разделено на 5 областей:
1.Основное меню;
2.Пиктограммы для работы с проектом;
3.Область сетевых настроек устройств;
4.Рабочая область проекта;
5.Область сообщений, например "Compiling is complete!" .
При разработке программы используются специальные переменные именуемые операндами. Операнды – это объекты, существующие внутри процессора и памяти контроллера. Каждый операнд занимает определенный объем памяти контроллера – бит, байт (8 бит), слово (16 бит), двойное слово (32 бит).
В контроллерах Delta DVP существуют следующие операнды:
X и Y - соответствуют реальным входам (X) и выходам (Y) контроллера;
M – вспомогательное реле. Существует только в памяти контроллера и служит для сохранения промежуточных логических результатов;
S – шаговое реле для последовательного управляющего процесса;
T – реле времени;
C – счетчик;
K – десятичная константа;
H – шестнадцатеричная константа;
D – память данных. Может быть в 16-ти или 32-ти битном формате (одно или два слова). При обращении в 32-ти битном формате, будут считываться две последовательные ячейки памяти (то есть два Modbus регистра).
