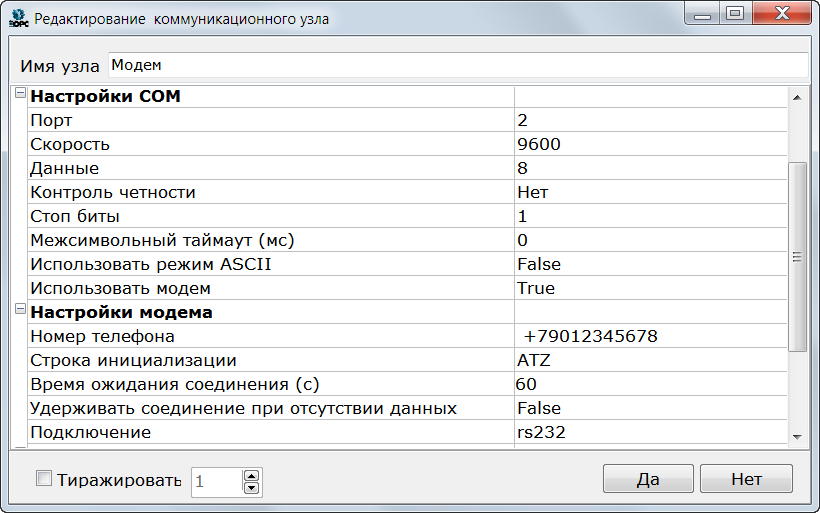

Закройте программу терминала и откройте OPC сервер. Добавьте в конфигурацию коммуникационный узел, задайте номер порта, к которому подключен модем, параметры соединения (скорость, четность, стоп биты), а также номер телефона.
Если вы ввели все команды по очереди, а затем записали их командой AT&W. То в строке инициализации нужно ввести команду ATZ. Данная команда означает сброс модема к настройкам по умолчанию, записанными в памяти.
Также выберите режим (интерфейс) подключения к модему – RS-232 или RS-485. При включении режима RS-485 управление передачи данных модема переключается с аппаратного (сигналом DTR) на специальные символы (три знака "+"). При использовании этого режима в строке инициализации вместо команды AT&D2, нужно ввести команду AT&D0.
По умолчанию после каждого опроса устройства, ОРС сервер разрывает соединение. Если нужно чтобы соединение продолжало удерживаться, то нужно включить настройку Удерживать соединение при отсутствии данных, после чего задать Время удержания соединения – если в течении этого времени на шине будет обмен, то соединение разрываться не будет.
Обмен по GSM характеризуется достаточно большими задержками обмена – могут наблюдаться разрывы пакетов. Чтобы избежать данной ситуации нужно увеличить настройку Межсимвольный таймаут - задайте его 500 – 10000 мс (подбирается в зависимости от качества связи). Стоит заметить, что разрывы пакетов могут наблюдаться не только при передачи данных от устройства к OPC, но и при запросе от ОРС к устройству, поэтому в устройстве также может потребоваться настройка аналогичная настройке межсимвольного таймаута. Также хорошие результаты дает перевод обмена с протокола Modbus RTU на Modbus ASCII – из-за другого принципа определения конца пакета Modbus ASCII менее чувствителен к задержкам.

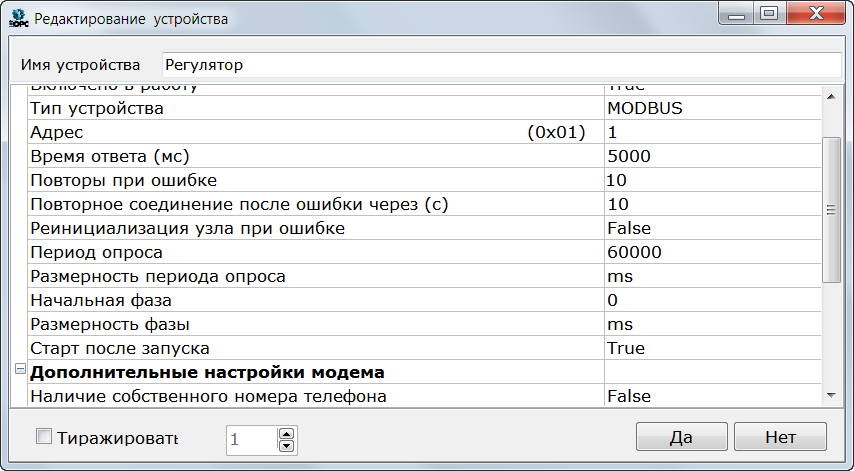

После добавления узла, добавьте устройство. По причине все тех же задержек обмена нужно увеличить время ожидания ответа – от 5000 мс. Период опроса устройств по GSM как правило устанавливается не менее 1 минуты. Количество повторов при ошибке также лучше увеличить – от 10 и более попыток.
Если через один модем опрашивается сразу несколько устройств, подключенных к разным модемам, то у устройств нужно включить настройку Наличие собственного телефона - в этом случае будет доступно поле для задания номера телефона модема устройства.

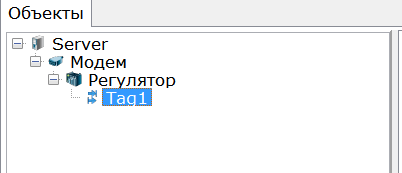

После этого в устройство добавляются теги для опроса.
