Настройка MasterSCADA

Теперь данные из ОРС сервера можно передавать OPC клиенту – например MasterSCADA.

Создаем новый проект и добавляем в дерево системы компьютер.

OwenHDA_img22

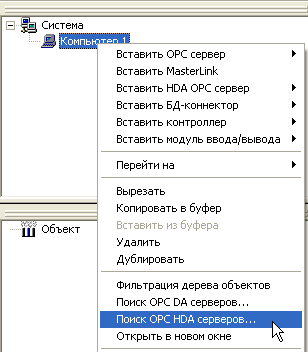

Вызовем контекстное меню компьютера и выберем пункт "Поиск OPC HDA серверов…"

OwenHDA_img23

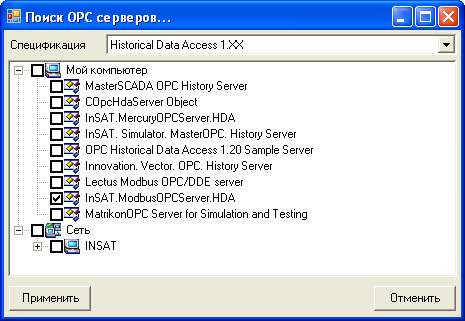

Отметим галочкой Insat.Modbus OPCServer.HDA и нажмем Применить.

OwenHDA_img24

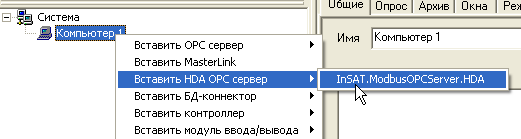

Теперь добавим этот ОРС сервер через контекстное меню компьютера

OwenHDA_img25

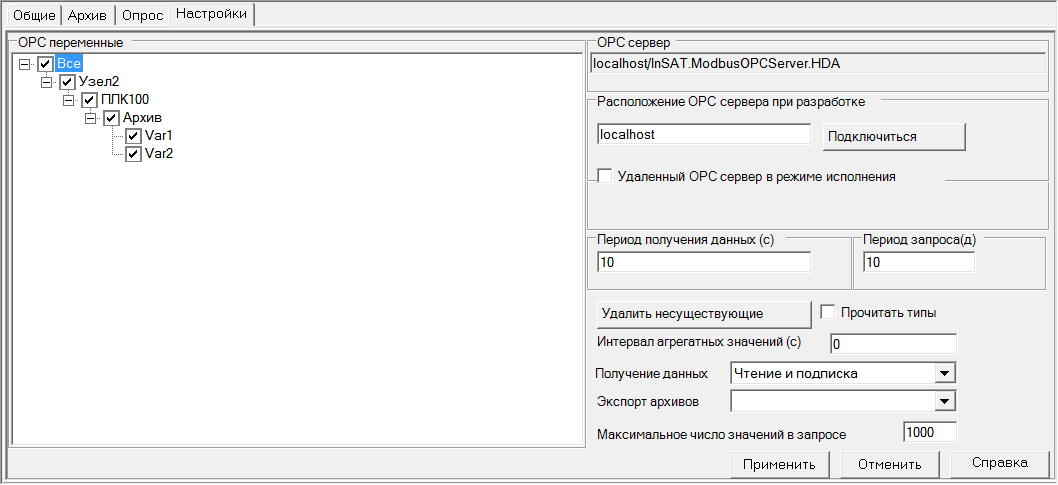

Перейдем на закладку Настройки ОРС сервера.

OwenHDA_img26

Отметим галочками нужные нам переменные.

Способ получения данных установим "Чтение и Подписка" - это оптимальный способ получения данных с точки зрения производительности.

Период запрос (дн) – это глубина запроса архива в днях. За заданное количество дней будет получен архив ОРС сервера при старте. Установим 10 дней.

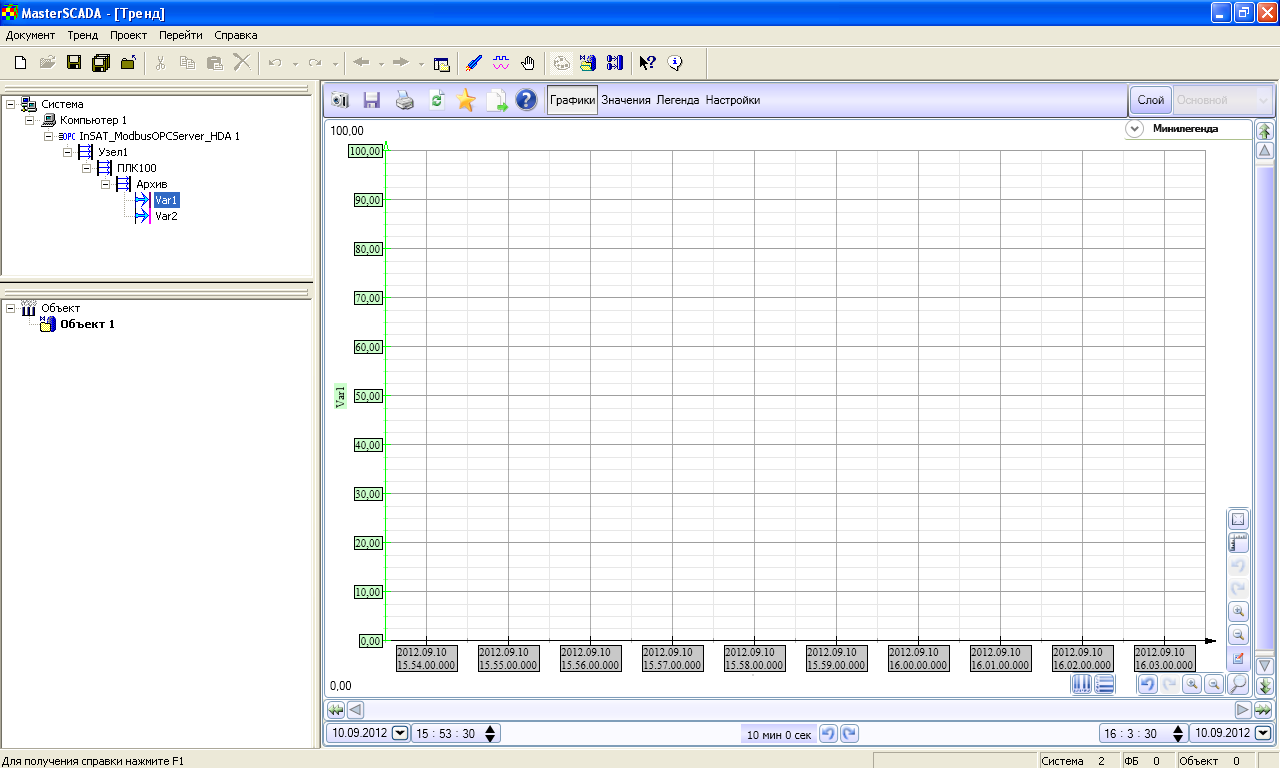

Добавим в дерево объектов объект, создадим у него тренд и перетащим на него теги ОРС сервера.

OwenHDA_img27

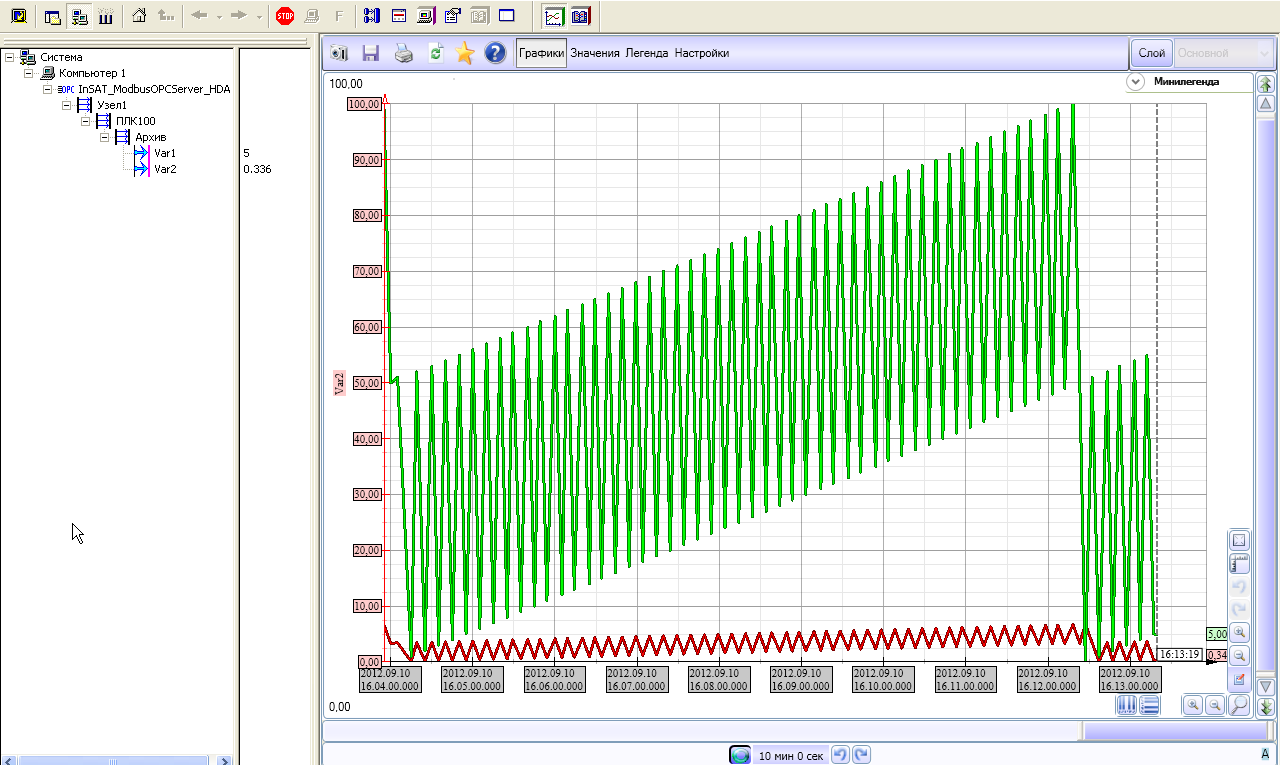

Запустим режим исполнения и откроем тренд

OwenHDA_img28

На тренде отобразились все данные считанные из контроллера.
