Настройка контроллера
В качестве примера мы подключим контроллер ОВЕН ПЛК100, к Modbus Universal MasterOPC серверу по протоколу Modbus RTU. Опустим описание создание проекта, выбора целевой платформы контроллера, написание программы и перейдем сразу к настройке Modbus протокола.

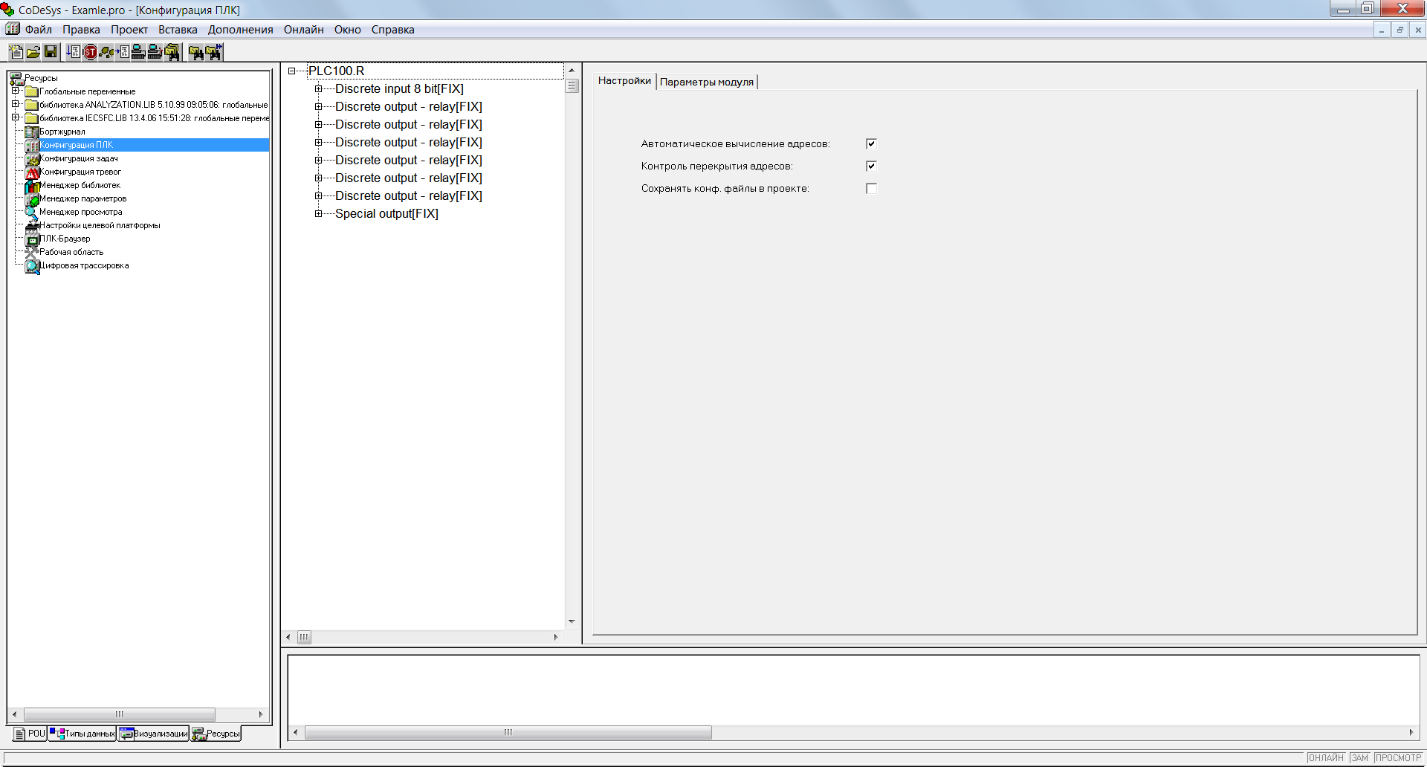

Настройка Modbus осуществляется в окне Конфигурация ПЛК, на закладке Ресурсы.

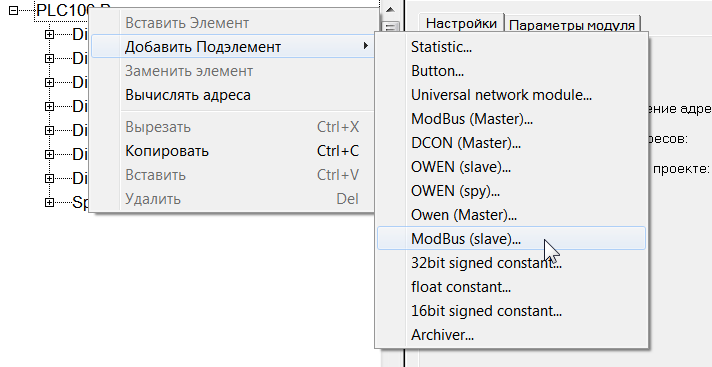

Сначала в контроллер, через контекстное меню нужно добавить модуль Modbus(Slave).

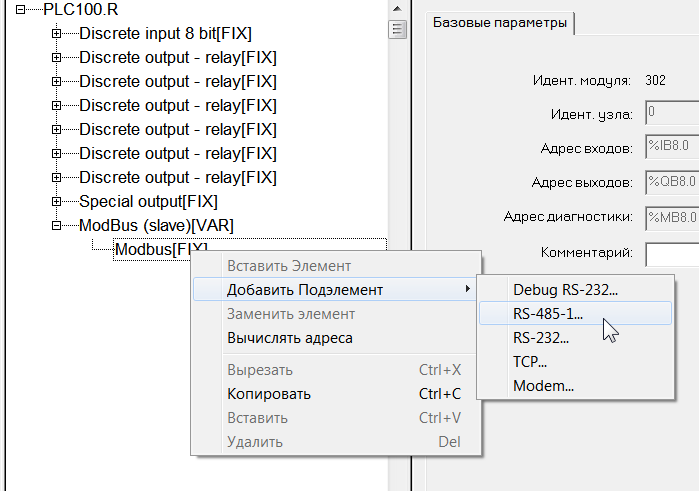

В дерево контроллера добавился новый модуль. В его дочерний элемент – Modbus [Fix] – нужно добавить интерфейс по которому будет происходить обмен с верхним уровнем. В нашем случае это будет порт RS-485.

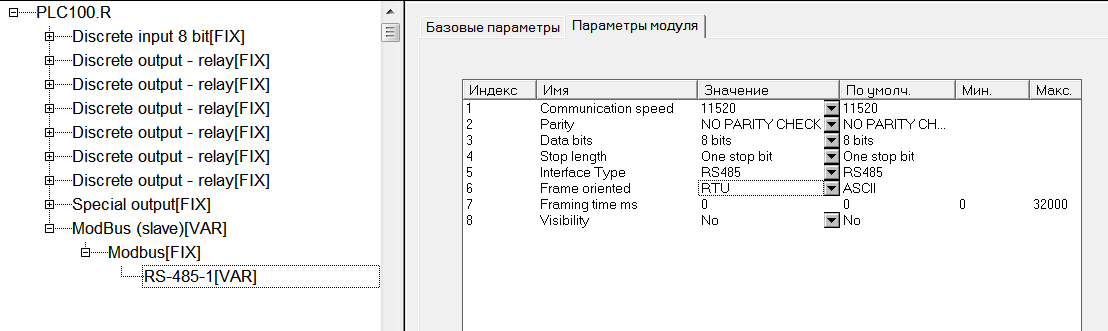

На закладке Параметры модуля можно задать параметры обмена – скорость, четность, стоп-биты, тип протокола (Modbus RTU или Modbus ASCII), задержка ответа. Протокол обмена установим Modbus RTU, а остальные параметры оставим по умолчанию.

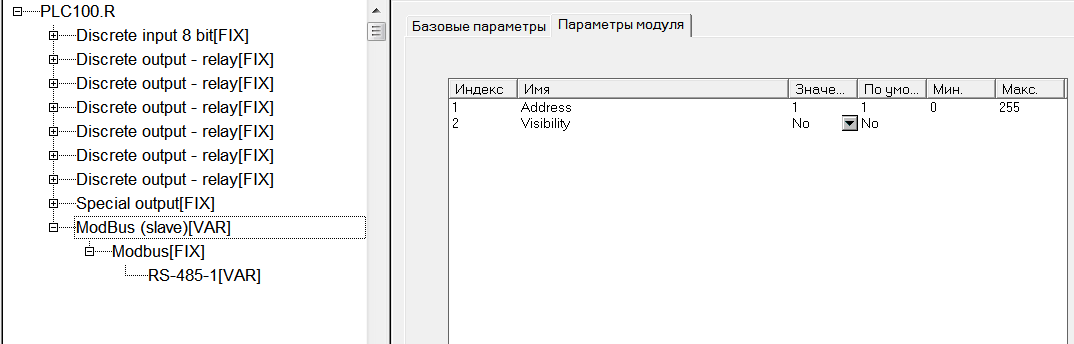

Теперь укажем адрес нашего контроллера на шине Modbus. Данная настройка осуществляется на закладке Параметры модуля, элемента Modbus (Slave). Оставим адрес стандартным – 1
Настройка OPC сервера

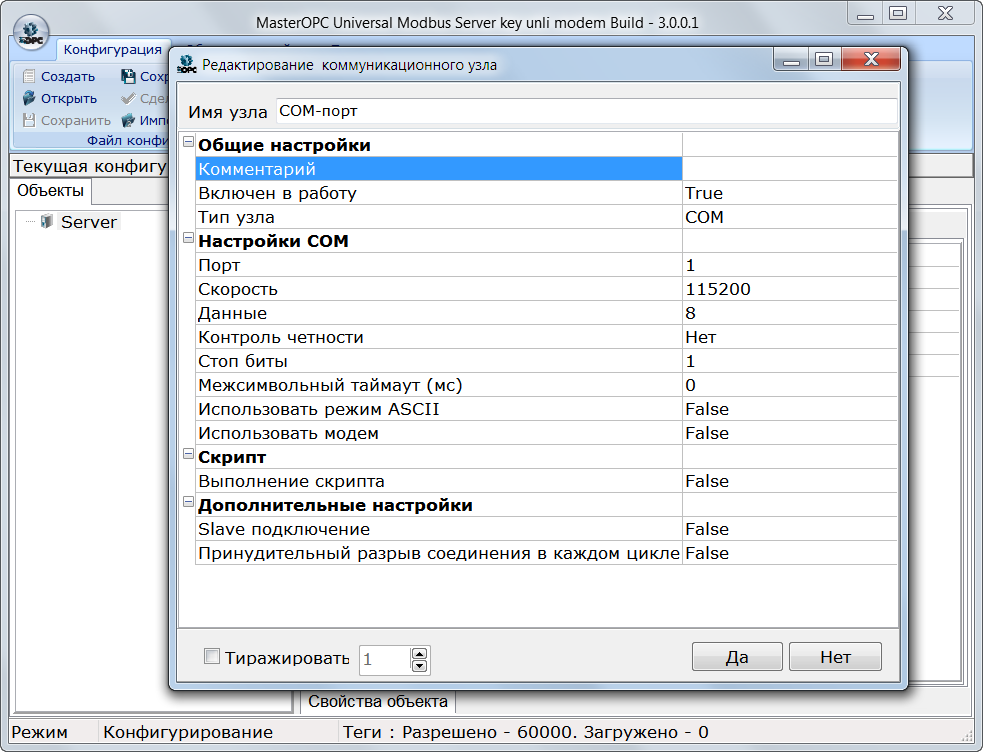

Настроим OPC сервер на работу с нашим контроллером. Создадим новую конфигурацию OPC сервера и добавим в Server новый узел. Тип узла установим – COM, укажем параметры связи такие же, как в настройках контроллера.

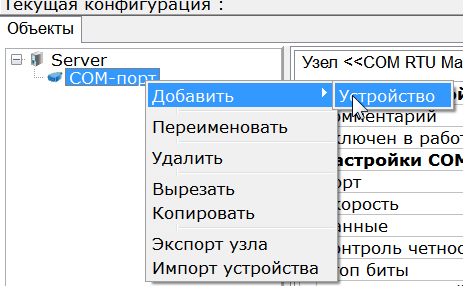

Добавим в узел устройство, через контекстное меню узла.

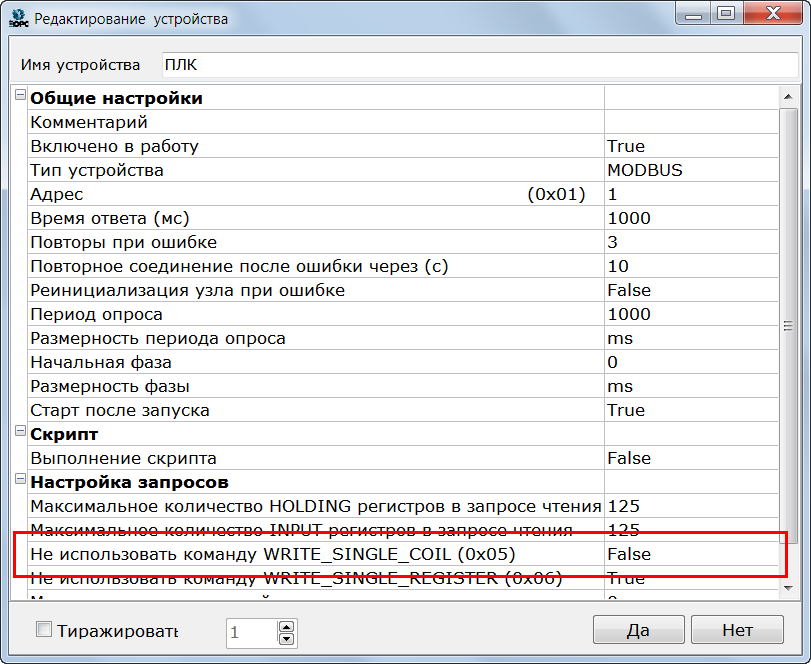

В окне настройки устройства дадим имя устройству, и зададим адрес – 1. Кроме того, необходимо установить настройку Не использовать команду Write Single Coils в False, так как запись битов в контроллер производится функцией 0x05 (если вы планируете работать с отдельными битами памяти).

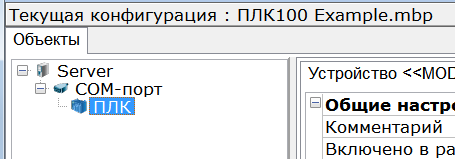

Устройство будет добавлено в дерево.
