Добавление переменной типа DWord

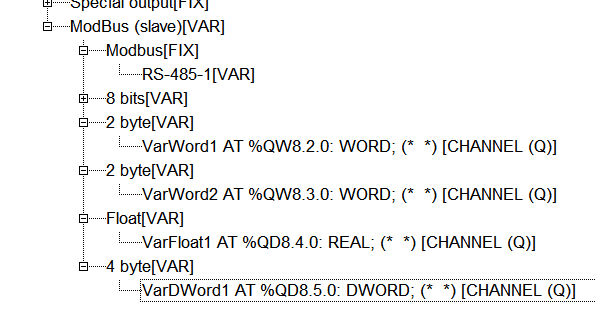

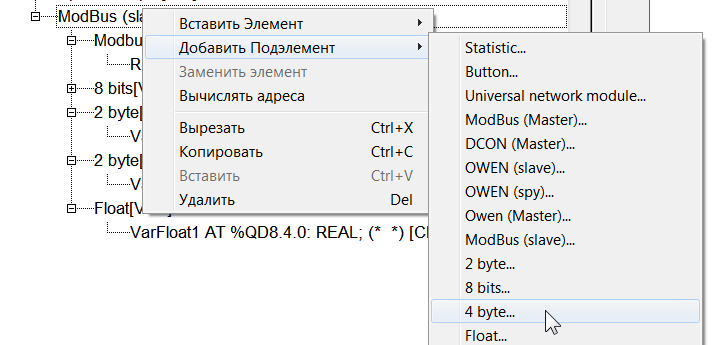

Переменная типа DWord добавляется через подэлемент 4 Byte:

OWEN_PLC_img26 OWEN_PLC_img27



Данная переменная является 4-байтовой, поэтому к ней применимы те же правила что и для переменной типа Float. В данном случае переменная VarDWord1 будет располагаться в памяти контроллера по адресам 0x000C – 0x000F, которым соответствуют Modbus адреса 6 и 7.

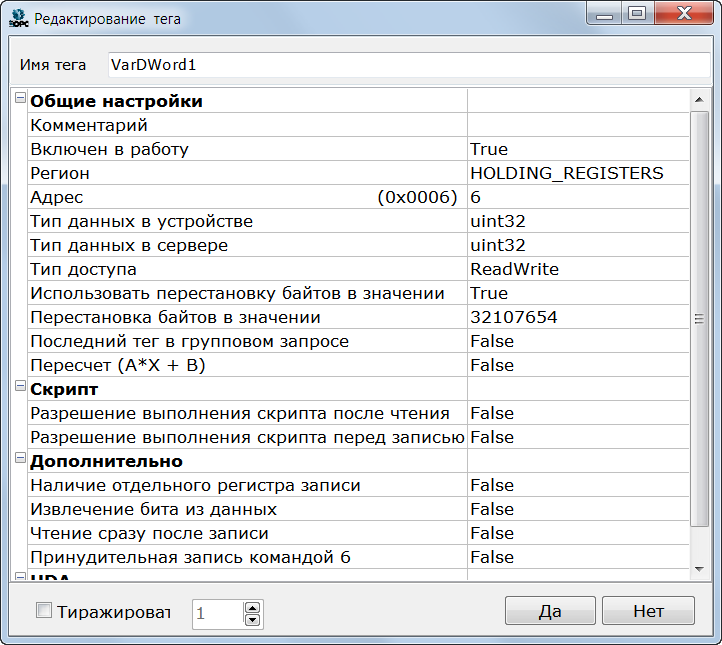

В ОРС сервере настройки тега Тип данных в устройстве и Тип данных в сервере, нужно задать uint32. Чередование байт – также, как и у Float, старшим байтом вперед.

OWEN_PLC_img28

Примечание. Начиная с версии 4 рекомендуется задавать чередование байт на уровне устройства - настройка Перестановка байтов в значении. Это позволяет задать чередование для всех тегов нужного типа.
