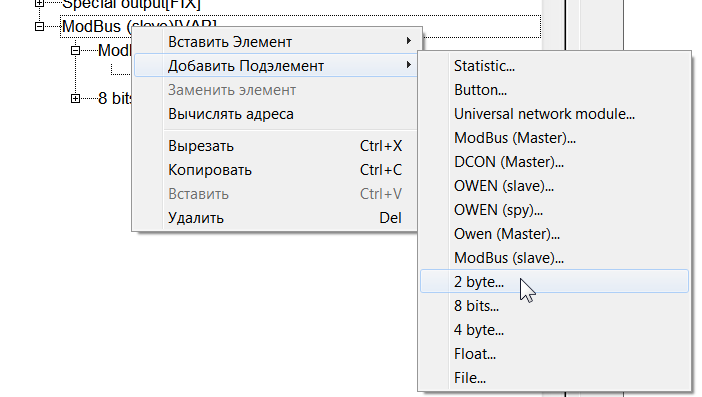

Теперь добавим в контроллер две целочисленных переменных типа Word – элемент 2 Byte.

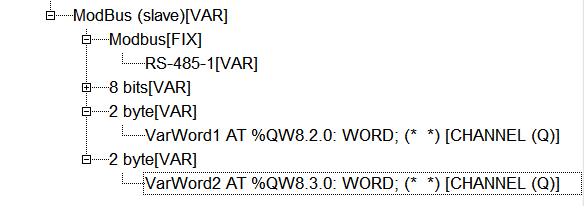

Дадим имена переменным, назовем из VarWord1 и VarWord2.

Добавим теги в OPC сервер. Регион тега будет использоваться Holding Registers. Нулевой адрес памяти контроллера уже занят байтовой переменной, а значит и занят весь нулевой Modbus адрес. Поэтому у переменной VarWord1 адрес Modbus регистра будет равен 1.

Ситуацию можно проиллюстрировать с помощью таблицы:

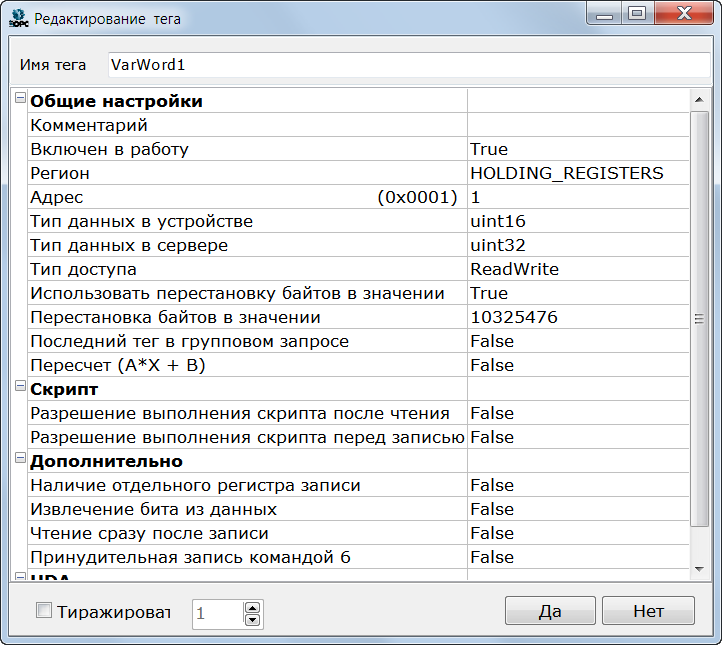

Добавим тег, имя также дадим VarWord1, регион – Holding Registers, адрес – 1, тип данных в устройстве – uint16 (соответствует типу Word), тип данных в сервере – uint32. Остальные параметры можно оставить по умолчанию.

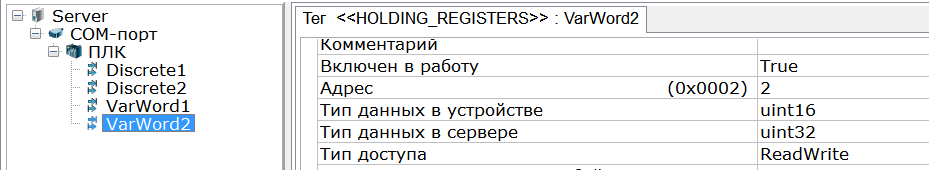

Аналогично добавим второй тег, его адрес Modbus регистра будет равен 2.

Проверим получение данных – подключимся к контроллеру и обновим программу, а также запустим OPC сервер в режим исполнения.

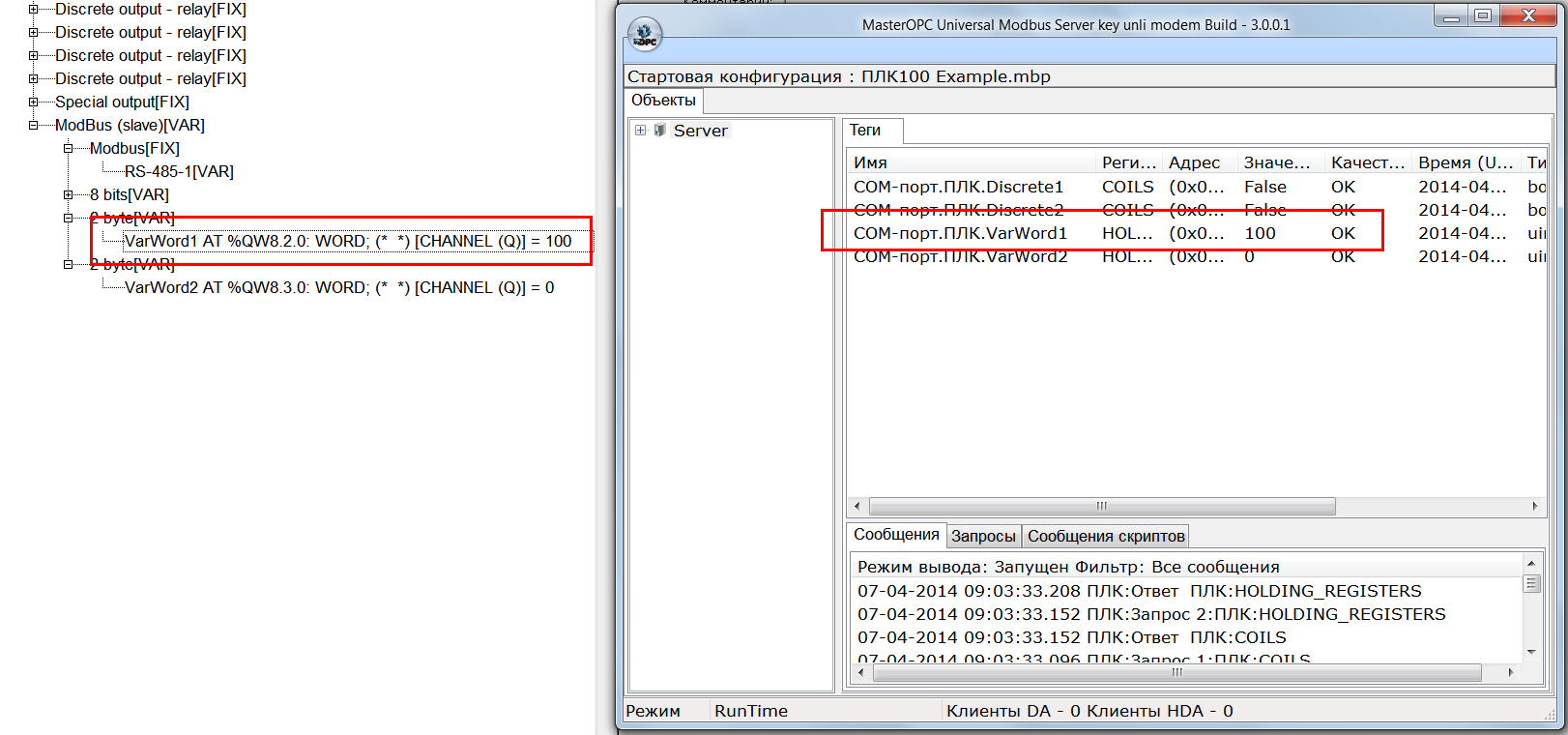

Изменим в контроллере одно из значений – значение отобразилось в OPC сервере.
