Обмен с данным прибором мы будем осуществлять по интерфейсу RS-485, используя USB-RS485 конвертер.

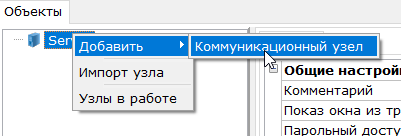

Создадим в OPC сервере новую конфигурацию, вызовем у корневого элемента контекстное меню и выберем пункт Добавить - Коммуникационный узел

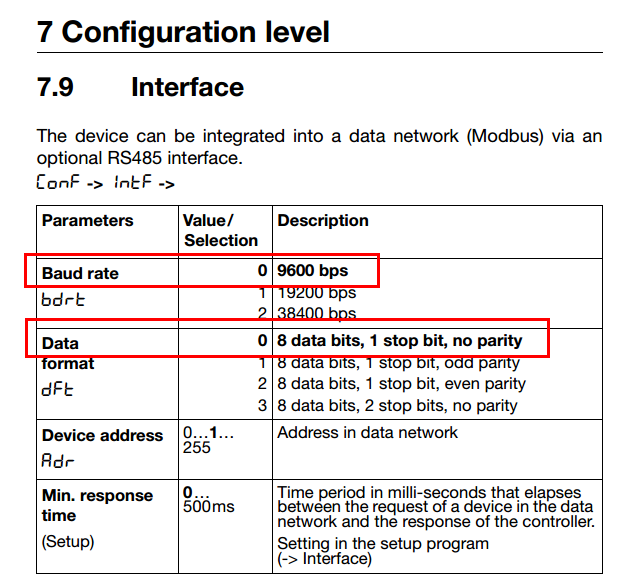

В появившемся окне зададим имя порта (например COM-port), тип узла - COM, номер COM порта который создал драйвер USB конвертера (в нашем случае 14). Также необходимо указать скорость, четность и стоп-биты интерфейса обмена - данные параметры необходимо установить такими же как в настройках прибора. По умолчанию он имеет следующие значения:

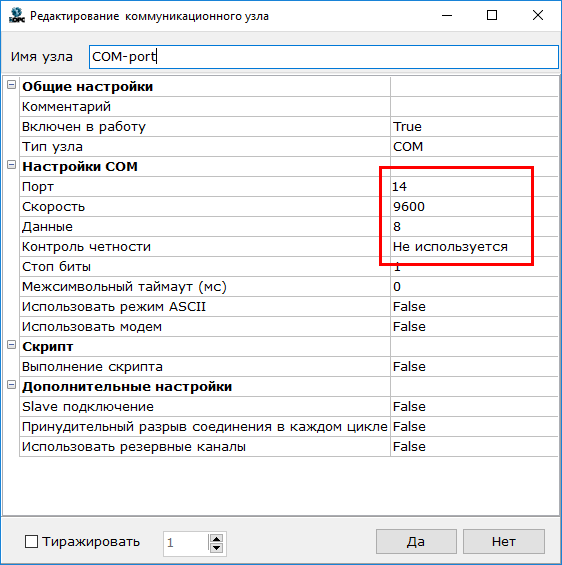

Зададим данные параметры в настройках окна.
Нажмем OK - узел добавиться в дерево.

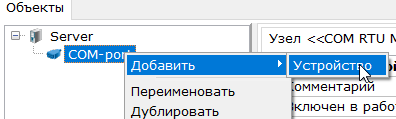

Теперь добавим в него устройство - также вызовем контекстное меню и выберем команду Добавить-Устройство

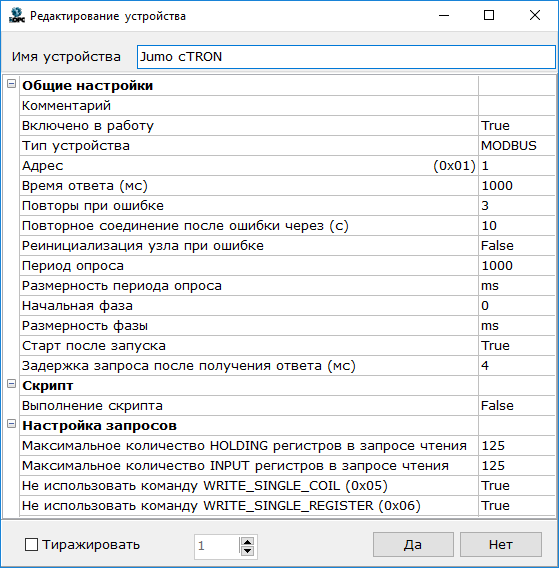

В появившемся окне зададим имя устройство - Jumo cTRON. Также необходимо задать главный параметр устройства - его адрес. По умолчанию устройство имеет адрес 1. Пропишем его в поле Адрес.
Также важными параметрами являются настройки Период опроса и Время ответа - данные параметры определяют период с которыми осуществляется опрос тегов устройства, и сколько OPC сервер ожидает ответ от устройства (подробнее см. Диалог параметров устройства). Пока что их можно оставить неизменными.
Нажмем OK - устройство добавится в узел.
Теперь можно приступить в добавлению тегов.
