Тег предназначен для приема значений из устройства (информации о процессе в направлении контроля), тип доступа – ReadOnly.
Поддерживаемые типы команд (команда определяется автоматически в зависимости от настройки Тип данных в сервере):
1:DIGITAL SINGLE (M_SP_NA_1) – один элемент (бит)
2:DIGITAL SINGLE WITH TIME (M_SP_TA_1) - один элемент (бит) с меткой времени.
3:DIGITAL DOUBLE (M_DP_NA_1) – два элемента (бита).
4:DOUBLE-POINT INFORMATION WITH TIME (M_DP_TA_1) - два элемента с меткой времени.
5:STEP POSITION (M_ST_NA_1) – информация о положении отпаек (7 бит)
6:STEP POSITION WITH TIME (M_ST_TA_1) – информация о положении отпаек (7 бит) с меткой времени.
7:BIT STRING OF 32 BIT (M_BO_NA_1) - строка из 32 битов.
8:BIT STRING OF 32 BIT WITH TIME (M_BO_TA_1) - строка из 32 битов с меткой времени.
9:ANALOGIC NORMALIZED (M_ME_NA_1) – целое нормализованное
10:ANALOGIC NORMALIZED WITH TIME (M_ME_TA_1) – целое нормализованное с меткой времени.
11:ANALOGIC CONVERTED (M_ME_NB_1) – целое преобразованное
12:ANALOGIC CONVERTED WITH TIME (M_ME_TB_1) – целое преобразованное с меткой времени.
13:ANALOGIC FLOATING POINT (M_ME_NC_1) – аналоговое число с плавающей запятой.
14:ANALOGIC FLOATING POINT WITH TIME (M_ME_TC_1) - значение измеряемой величины, короткий формат с плавающей запятой с меткой времени.
15:INTEGRAL SUM (M_IT_NA_1) - нарастающий итог.
16:INTEGRAL SUM WITH TIME (M_IT_TA_1) - нарастающий итог с меткой времени.
17:EVENT OF PROTECTION EQUIPMENT WITH TIME ( M_EP_TA_1) - событие защиты с меткой времени.
18:PACKED START EVENTS OF PROTECTION EQUIPMENT WITH TIME (M_EP_TB_1) - упакованное сообщение защиты с меткой времени.
19:PACKED OUTPUT CIRCUIT INFORMATION OF PROTECTION EQUIPMENT WITH TIME (M EP TC 1) - упакованное сообщение защиты выходной цепи с меткой времени.
20:PACKED SINGLE-POINT INFORMATION WITH STATUS CHANGE DETECTION(M_SP_NA_1) - упакованная одноэлементная информация с определением изменения состояния.
21:MEASURED VALUE, NORMALIZED VALUE WITHOUT QUALITY DESCRIPTOR(M_ME_ND_1) - значение измеряемой величины, нормализованное значение без описателя качества/
Идентификаторы типа с длинной меткой времени CP56Time2a:
30: DIGITAL SINGLE WITH LONG TIME (M_SP_TB_1) – один элемент (бит) с меткой времени
31: DIGITAL DOUBLE WITH LONG TIME (M_DP_TB_1) – два элемента с меткой времени.
32: STEP POSITION WITH TIME TAG (M_ST_TB_1) – информация о положении отпаек (7 бит) с меткой времени.
34:MEASURED VALUE, NORMALIZED WITH TIME (M_ME_TD_1) – измеренное целое значение, нормализованное с меткой времени
35:MEASURED VALUE, SCALED WITH TIME (M_ME_TE_1) – измеренное целое значение масштабированное с меткой времени
36:MEASURED VALUE, FLOATING POINT WITH TIME (M_ME_TF_1) – измеренное вещественное значение с меткой времени.
37:INTEGRATED TOTALS WITH TIME (M_IT_TB_1) - нарастающий итог с меткой времени.
38:EVENT OF PROTECTION EQUIPMENT WITH TIME (M_EP_TD_1) - событие защиты с меткой времени.
39:PACKED START EVENTS OF PROTECTION EQUIPMENT WITH TIME (M_EP_TE_1) - упакованное сообщение защиты выходной цепи с меткой времени.
40:PACKED OUTPUT CIRCUIT INFORMATION OF PROTECTION EQUIPMENT WITH TIME (M_EP_TF_1) - упакованное сообщение защиты выходной цепи с меткой времени.
Примечание. Переменные с меткой времени могут быть записаны в HDA архив. Для этого у переменной необходимо включить настройку HDA-доступ. Если настройку "Автоматическая запись" установлена в Выкл, то в архив будут записываться только значения которые пришли с меткой времени, если же установить настройку в Вкл, то писаться будут и значения пришедшие без метки времени (они могут формироваться, например, от общего опроса).
Кадр ответа протокола IEC104 содержит специальные признаки - на основе данных признаков OPC сервер формирует недостоверный признак качества.
Признак ответа |
Качество тега |
Описание |
IV (Invalid ) |
OPC_QUALITY_UNCERTAIN |
Значение не действительно |
BL (blocked) |
OPC_QUALITY_OUT_OF_SERVICE |
Значение блокировано для передачи |
SB (Substituted) |
OPC_QUALITY_LOCAL_OVERRIDE |
Значение было замещено оператором или каким-либо другим автоматическим источником |
NT (Not Topical) |
OPC_QUALITY_LAST_KNOWN |
Значение не обновлялось в течении заданного периода времени или не доступно |

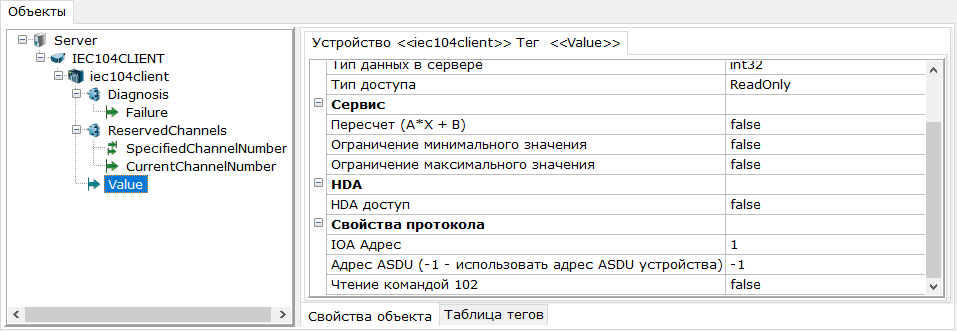

Специфические параметры тега Value задаются в разделе Свойства протокола:
IOA Адрес – IOA, адрес объекта информации;
Адрес ASDU (-1 – использовать адрес ASDU устройства) – адрес ASDU.
Чтение командой 102 - опрос тега будет выполнятся командой <102>: C_RD_NA_1, если в настройках устройства включен такой опрос.
Остальные настройки тега являются стандартными и описаны в разделе Диалог параметров тега .
