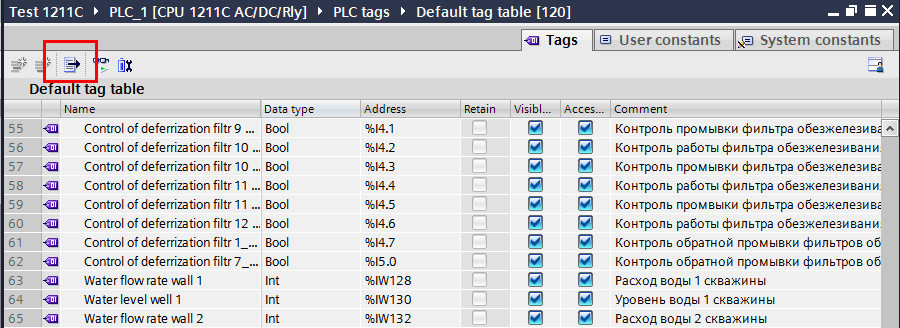

Для того чтобы импортировать системные теги ПЛК, нужно открыть таблицу и нажать на кнопку экспорта таблицы в верхней части окна:

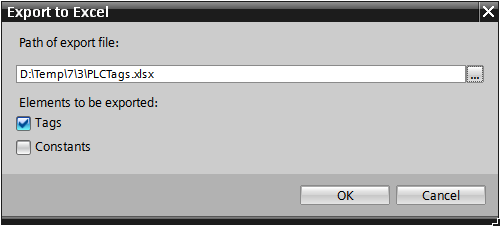

Появится окно, в котором нужно указать путь сохранения таблицы тегов.
После этого можно импортировать теги в ОРС сервере.

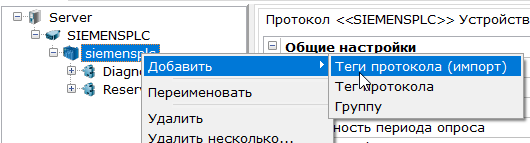

Для этого у устройства нужно вызвать контекстное меню и выбрать Теги протокола (импорт).

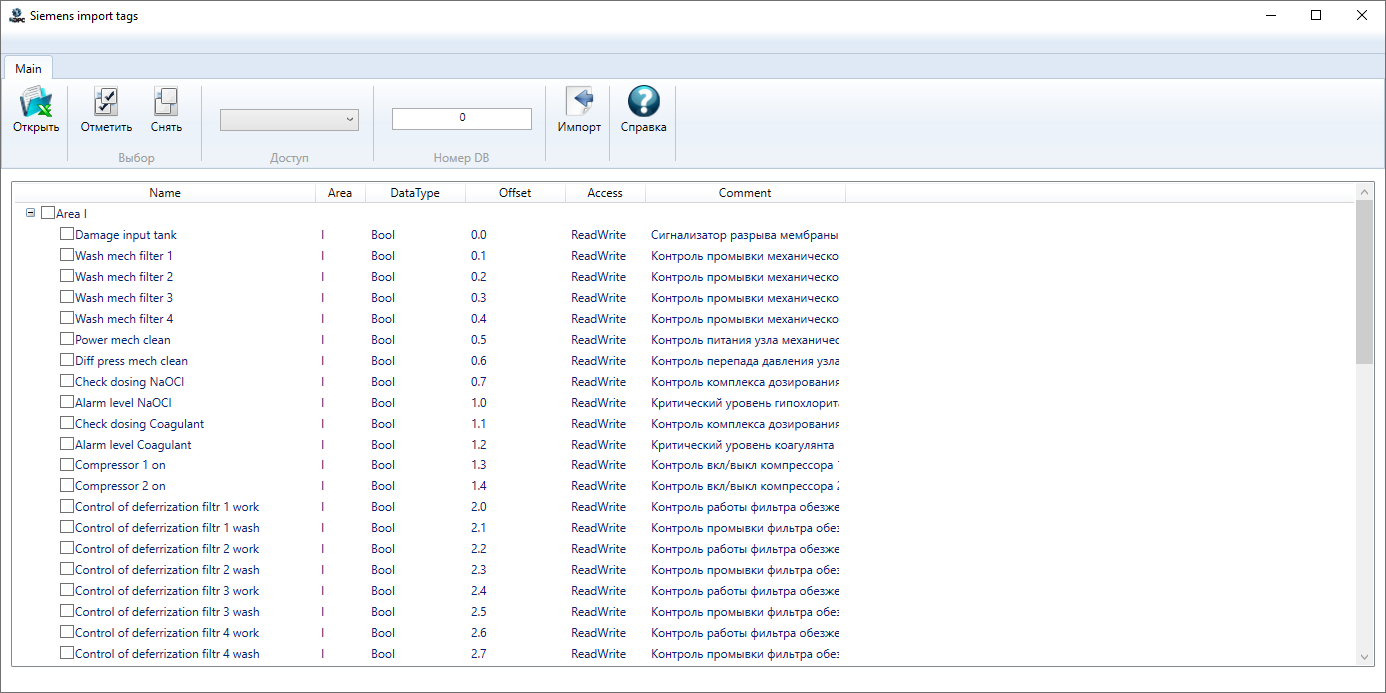

В появившемся окне нужно нажать кнопку Открыть и выбрать XLSX файл с экспортированными из среды разработки тегами. Теги будут загружены и размещены в виде дерева в разделе Теги файла.
Для koppekтнoй paбoты импopтa из XLSX фaйлa нeoбxoдимo, чтoбы нa koмпьютepe был уcтaнoвлeн Microsoft Office вepcии 2007 и вышe.
Затем галочками отмечаются нужные для импорта теги. Если отметить структуру то отмечаются все ее вложенные теги.
С помощью кнопок Отменить и Снять можно включить/выключить флаг у выделенных тегов.
С помощью раскрывающегося списка Доступ можно установить нужный тип доступа у выделенных тегов.
В поле Номер DB можно изменить номер DB блока (для XSLX файлов блокируется).
После нажатия на кнопку Импорт теги будут добавлены в устройство.
Ecли пpи импopтe будeт oбнapужeнa нeпoддepживaeмaя cepвepoм пepeмeннaя, тo oнa будeт oтмeчeнa в дepeвe серым, и ee импорт будeт нeвoзмoжeн. Кроме того, в Tia Portal можно снять флаг Accessiable и Visible - в этом случае переменные также будут отмечены серым и их импорт будет невозможен. Если снят флаг Writetable, то такой тег по умолчанию будет отмечен как ReadOnly.
Также существует возможность с помощью файла PLC Tags также импортировать блоки DB - данный способ импорта можно использовать, если по какой то причине импорт из стандартного Data Block или Function Block не возможен (например если нет доступа к исходной программе ПЛК). Чтобы импортировать DB используется также поле Logical Address в аналогичном формате, только в качестве имени региона используется буква D - например DW64. При этом если будет найдено хоть одна строка региона DB то поле ввода номера DB разблокируется.
