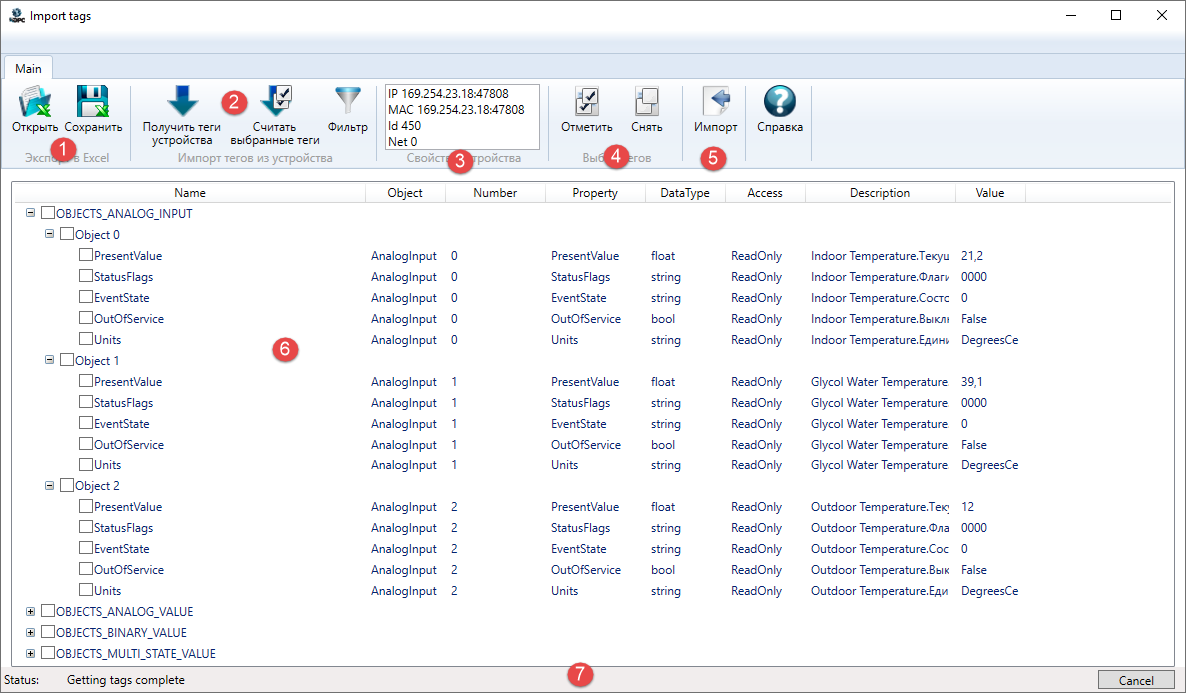

Окно имеет следующие элементы управления:
1.Экспорт в Excel - панель с кнопками сохранения считанных тегов и их параметров в Excel файл (xslx).
oОткрыть - открывает сохраненный файл.
oСохранить - сохраняет теги (все или выбранные).
Примечание. Для работы функции экспорта и импорта данных в Excel необходимо чтобы на компьютере был установлен пакет Microsoft Office
2.Импорт тегов из устройства - панель предназначена для взаимодействия с устройством.
oПолучить теги из устройства - считывает все поддерживаемые объекты и свойства из устройства. При этом, вначале производится поиск устройства, на основе параметров заданных в настройках устройства OPC сервера. Поэтому, если поиск устройства не был предварительно выполнен, то устройство найдено не будет и считывания тегов не произойдет.
oСчитать выбранные теги - кнопка позволяет считать текущие значения свойств, отмеченных в таблице объектов.
oФильтр - фильтрует считанные объекты, скрывая не нужные объекты или свойства. Кнопка открывает окно фильтра.
3.Свойства устройства - в поле выводится текущее устройство (чей опрос выполняется). Пустое поле означает, что поиск еще не производился или устройство не найдено.
4.Выбор тегов - панель позволяет выполнять групповые операции Выбора и Снятия выбора с выбранные в таблице тегов.
oВыбор - включает флаг у всех выделенных тегов.
oСнять - выключает флаг у всех выделенных тегов.
Примечание. Функционал кнопок Выбор и Снять также продублирован в контекстном меню таблицы.
5.Импорт - кнопка завершает работу утилиты импорта, и запускает функцию переноса отмеченных в таблице тегов в ОРС сервер.
6.Таблица тегов - в таблицу выводятся все считанные из устройства, поддерживаемые теги. По умолчанию объекты сгруппированы по типу объекта. Каждый объект содержит его свойства. Таблица имеет следующие столбцы:
oName - полное имя объекта. Аналогичная иерархия и имена будут при импорте тегов в ОРС.
oObject - тип BACnet объекта.
oNumber - номер BACnet объекта.
oProperty - свойство BACnet объекта, которое будет опрашивать данный тег.
oDataType - тип данных тега.
oAccess - тип доступа тега. Определяет типом BACnet объекта и свойства.
oDescription - описание тега. Состоит из двух частей, разделенных точкой. В первой части - считанное свойство Description объекта BACnet, во второй части - локализованное название считываемого свойства.
oValue - текущее значение тега. У некоторых тегов, имеющих сложную структуру тега (например объект Sheduler), реальное значение не выводится.
7.Строка статуса - в панель статуса выводится текущее состояние опроса устройства. В правой части находится кнопка остановки считывания тегов или опроса.
Последовательность работы с утилитой импорта тегов описана в разделе:
Рекомендуемый порядок настройки
