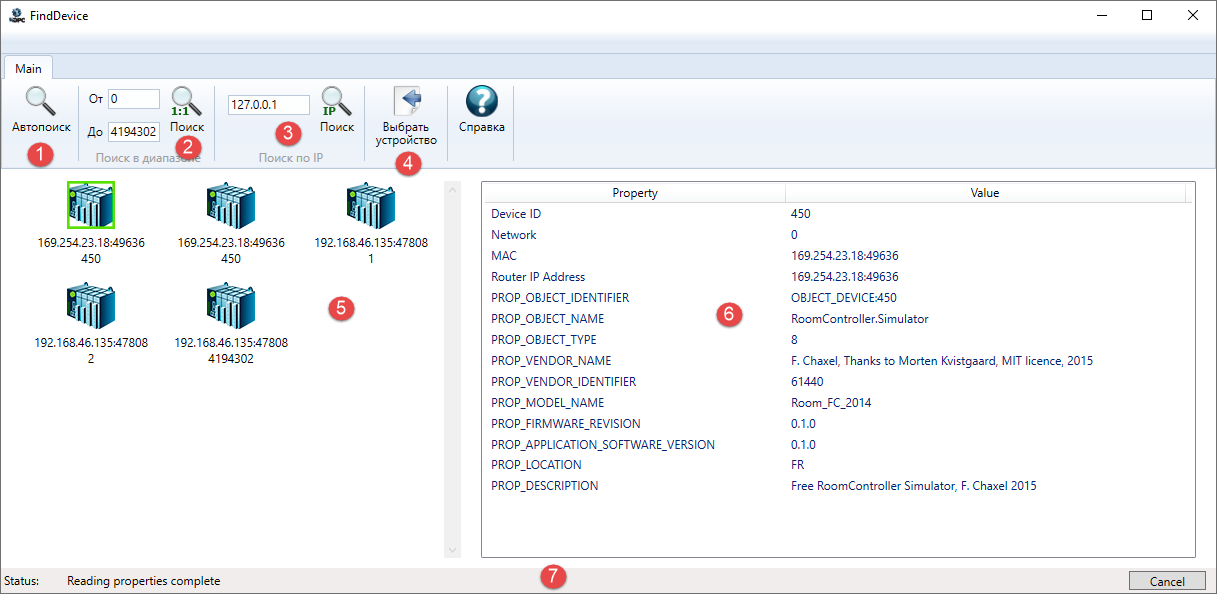

Окно имеет следующие элементы управления:
1.Автопоиск - автоматический поиск. Производит поиск по всем доступным сетям, всех доступных устройств.
2.Поиск в диапазоне - поиск устройств в определенном диапазоне BACnet адресов (например с 1 по 10 устройство).
3.Поиск по IP - поиск устройств по заданному IP адресу.
4.Выбрать устройство - при нажатии на кнопку применяется выбранное в панели устройств устройство, утилита закрывается, настройки импортируются в ОРС.
5.Панель устройств - в данную панель добавляются найденные BACnet устройства.
Примечание. В ряде случае возможна ситуация когда в панель добавляется одно и тоже устройство несколько раз. В этом случае можно выбрать любое из них для импорта.
6.Панель свойств - панель свойств выбранного устройства. В панель выводятся основные параметры (IP адрес, MAC, адрес устройства, номер сети), а также вспомогательные свойства, которые упрощают идентификацию устройства - имя устройства, тип, производитель, расположение, описание. Вспомогательные настройки для дальнейшей работы не используются.
7.Строка статуса - в данную панель выводится состояние опроса утилиты. В правой части находится кнопка отмены поиска.
Общий механизм поиска и обнаружения устройств
Для идентификации BACnet устройства, утилита посылает широковещательные (в случае автоматического поиска или поиска в диапазоне) или на заданный IP адрес (в случае поиска по IP) запросы WhoIs. Устройства, находящиеся в сети, должны отслеживать подобные запросы, и при их обнаружении ответить специальным ответом - I am DeviceNumber. При получении данного ответа утилита добавляет данное устройство в список найденных, и производит опрос его основных параметров - MAC, номер устройства и номер сети. При щелчке по найденному устройству в панели устройств, производится считывание вспомогательных свойств, которые выводятся на панель свойств.
После успешного поиска и выбора устройства, необходимо вызвать окно импорта тегов.
