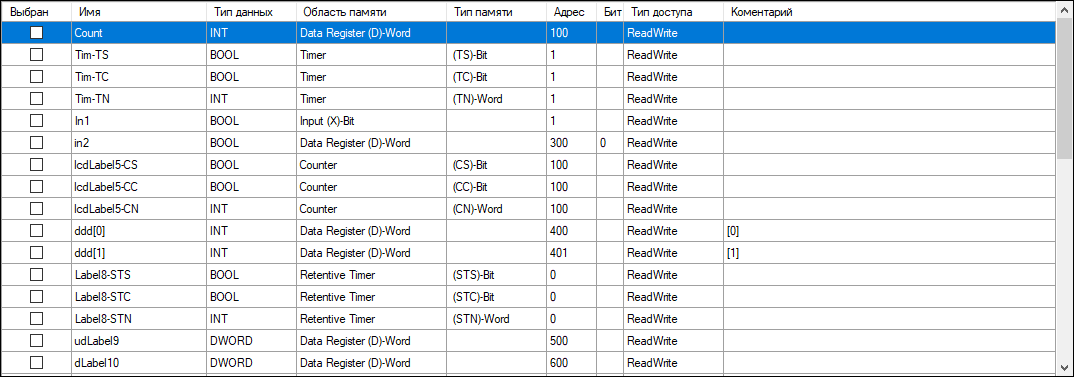

В строках таблицы выводятся все переменные импортируемого файла, в столбцы таблицы выводятся атрибуты каждого импортируемого тега. Таблица поддерживает сортировку - сортировка вызывается щелчком по заголовку столбца. Не поддерживаемые переменные выделяются красным шрифтом, импортировать данные переменные в конфигурацию нельзя.
Переменные регионов Timer и Counter создают три строки с разными окончаниями - для Contact (S), Coil (C) и Current Value (N).
•Выбран - столбец с флажком, установка флага означает что данная переменная будет импортирована в ОРС сервер.
•Имя - имя переменной.
•Тип данных - тип данных переменной в GX Works. При импорте настройка Тип данных в сервере будет автоматически подобрана под нужный тип.
•Область памяти - область памяти переменной.
•Тип памяти - некоторые сегменты памяти имеют несколько типов памяти (например таймеры, счетчики, а из некоторых областей могут извлекаться биты). Данный столбец определяет этот тип памяти.
•Адрес - адрес переменной в области памяти.
•Бит - если у переменной извлекается бит, то в столбец указывается номер извлекаемого бита.
•Тип доступа - определяет тип доступа переменной. Щелчок по данному полю изменяет тип доступа на противоположный.
•Комментарий - текст комментария к переменной.
