Интерфейс в режиме исполнения
На рисунке ниже показан вид графической оболочки сервера в режиме исполнения:
Под заголовком окна отображается стартовая конфигурация (см. Меню ‘Файл конфигурации’ ), далее располагаются следующие вкладки:
Объекты – дерево объектов исполняемой конфигурации (см. Иерархия объектов в дереве );
Теги – параметры тегов выделенного объекта дерева (параметры Регион и Адрес в регионе задаются в плагине);

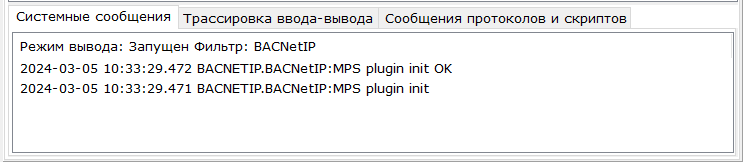

Системные сообщения – эта вкладка отображает системные сообщения (старт системы, стоп системы, открытие закрытие портов и сокетов и т.д.; эти сообщения могут записываться в журнал сервера – см. описание флага Запись информационных сообщений в разделе Диалог параметров сервера );

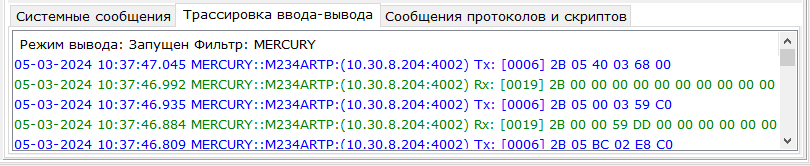

Трассировка ввода-вывода – эта вкладка отображает байты, направляемые в порты/сокеты и из них; эти сообщения могут записываться в журнал сервера – см. описание флага Запись командных запросов в разделе Диалог параметров сервера ;

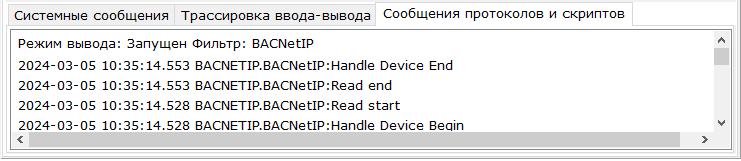

Сообщения протоколов и скриптов – отображает сообщения, генерируемые:
в скрипте – функцией server.Message (могут записываться в журнал сервера – см. описание флага Запись сообщений от скриптов в разделе Диалог параметров сервера );
в протоколе – функцией mps_message или mps_DebugMessage (см. Функция создания отладочного сообщения ) (могут записываться в журнал сервера – см. описание флага Разрешение отладочных сообщений в разделе Диалог параметров устройства );

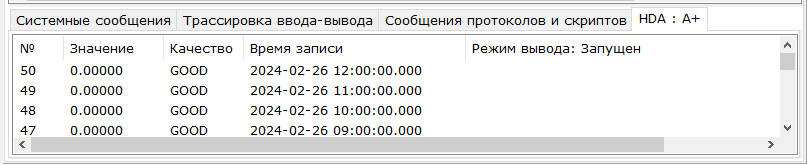

HDA:<имя тега> – отображает HDA-архив тега, выделенного в дереве (эта вкладка не отображается, если для тега задано HDA доступ = ЛОЖЬ – см. Диалог параметров тега ):
Строка статуса в нижней части окна отображает:
режим сервера (RunTime (режим исполнения) или Конфигурирование);
число подключенных клиентов DA;
число подключенных клиентов HDA.
При переходе в режим исполнения в верхней части оболочки Multi-Protocol MasterOPC Server отображается информация о подключении встроенного OPC UA-сервера (если это подключение сконфигурировано, т.е. если в разделе OPCUA Сервер параметров сервера для параметра Подключение задано значение TRUE – см. Диалог параметров сервера ):
