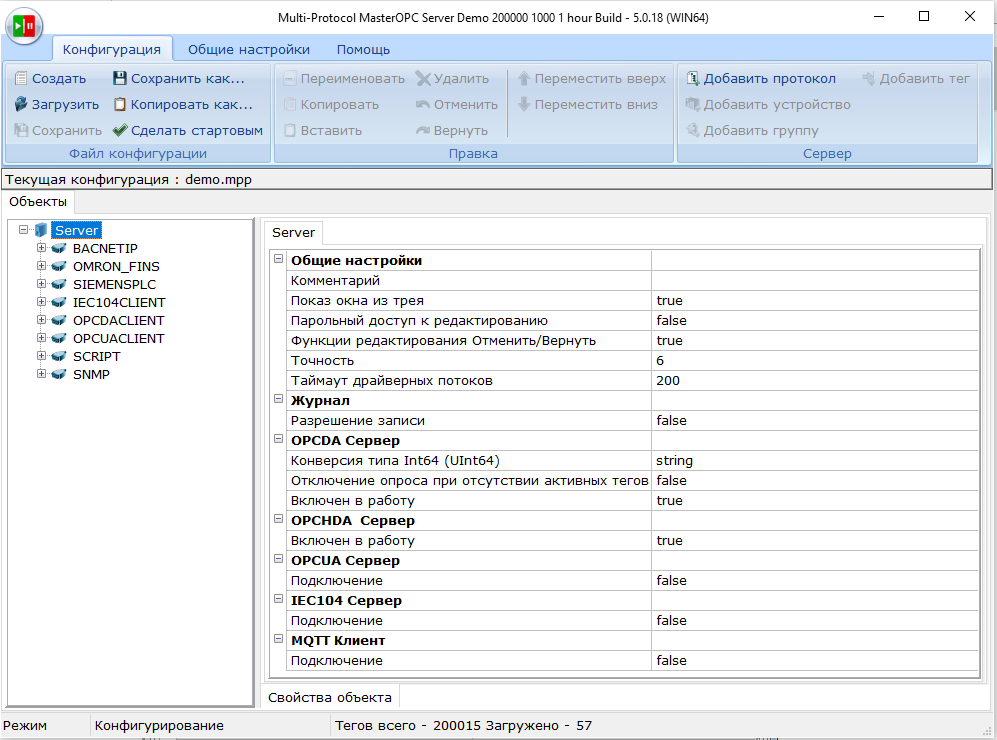

На рисунке ниже показан вид графической оболочки сервера в режиме конфигурирования:
В этом режиме оболочка имеет следующие основные области:
область меню – содержит вкладки Конфигурация, Общие настройки и Помощь.
При загрузке/сохранении конфигурации в этой области кратковременно отображается максимально возможное число тегов в соответствии с лицензией (Разрешено), а также число загруженных и инициализированных тегов (соответственно Загружено и Инициализировано):
область Объекты – дерево объектов;
область параметров – содержит две вкладки:

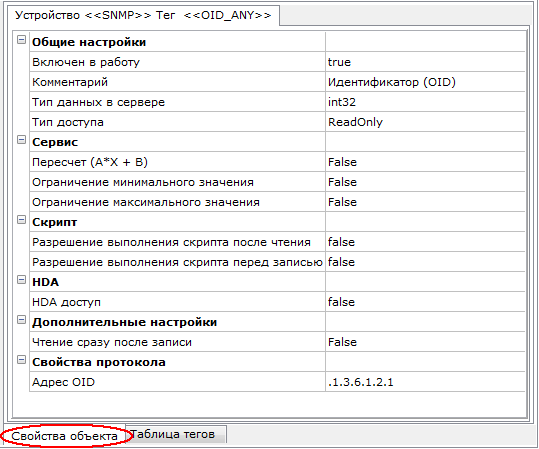

Свойства объекта – редактор параметров объекта, выделенного в дереве:

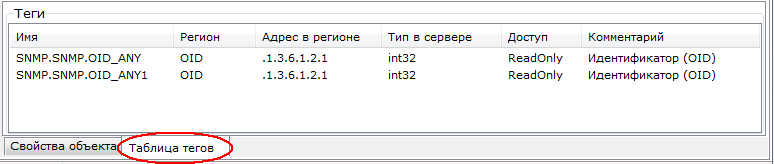

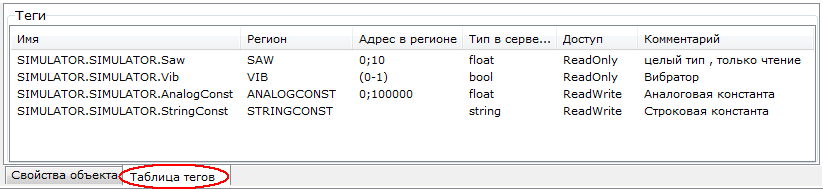

Таблица тегов – таблица тегов объекта, выделенного в дереве:
Эта таблица содержит параметры, заданные для тегов в соответствующем диалоге (см. Диалог параметров тега ).
Если дважды щелкнуть строку тега в таблице, тег выделяется в дереве и открывается в редакторе.
Контекстное меню таблицы содержит команду:
– Выделить все – по этой команде в таблице выделяются все теги, а команда меняет свое название на Отменить выделение;
Под областью меню отображается имя файла текущей конфигурации (см. Конфигурация сервера ).
Строка статуса в нижней части окна отображает режим сервера (после слова Режим), а также лицензионное ограничение:
при выделении корневой группы Сервер – предельное для продукта число тегов (Тегов всего) и общее число загруженных тегов по всем узлам (Загружено);
при выделении узла или любого его объекта – вид лицензии (Лицензия по тегам или Лицензия по устройствам).
В первом случае далее отображается максимально возможное число тегов в соответствии с лицензией (Разрешено), число загруженных тегов в узле (Загружено), предельное для продукта число тегов (Тегов всего) и общее число загруженных тегов по всем узлам (Загружено).
Во втором случае далее отображается максимально возможное число устройств в соответствии с лицензией (Разрешено), число загруженных устройств в узле (Загружено), предельное для продукта число тегов (Тегов всего) и общее число загруженных тегов по всем узлам (Загружено).
В редакторах и диалогах доступна контекстная справка (по F1).
