Плагин протокола Пульсар предназначен для опроса различных модификаций импульсных счетчиков-регистраторов компании "Тепловодохран".
Список поддерживаемых устройств:
•Пульсар 2 - 2-канальный счетчик импульсов.
•Пульсар 4М - 4-канальный счетчик импульсов.
•Пульсар 3 - 3 канальный счетчик импульсов.
•Пульсар 6 - 6-канальный счетчик импульсов.
•Пульсар 10 - 10-канальный счетчик импульсов.
•Пульсар 10v1 - 10-канальный счетчик импульсов новой модификации.
•Пульсар 16 - 16-канальный счетчик импульсов.
•Пульсар 16v1 - 16-канальный счетчик импульсов новой модификации.
•Пульсар ультразвуковой водосчетчик
•Пульсар турбинный водосчетчик (V2) - существует две модификации устройства, отличающиеся типом передаваемого значения (у старого - Uint32, у нового - Float). Если вы не знаете какая у вас модификация прибора добавить обе версии прибора в узел и посмотреть, в каких значения будут соответствовать реальным.
•Пульсар ультразвуковой теплосчетчик
Примечание. Возможна поддержка других приборов Пульсар - обращайтесь с запросом в техническую поддержку (support@insat.ru)
Опрос может производится как через последовательные каналы связи (RS-232, RS-485, GSM), так и по сетям TCP/IP (Ethernet, Wi-Fi) – при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и подобные).

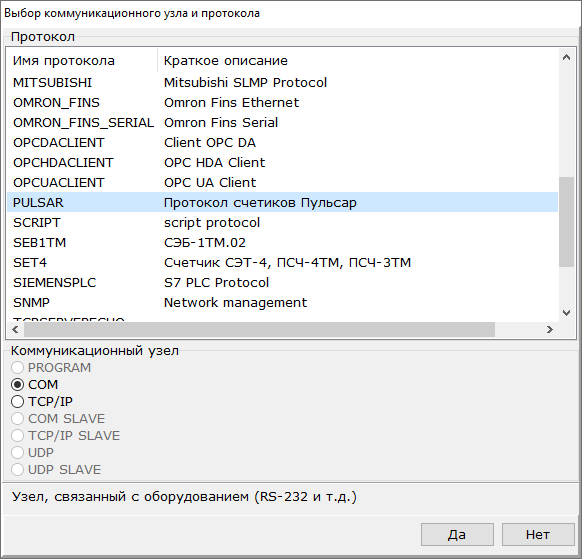

Плагин добавляется через контекстное меню сервера. Тип узла может быть COM - RS-232, RS-485, GSM, и TCP/IP – при работе через конвертеры Ethernet-COM (Moxa Nport 5150 и подобные) настроенные на режим TCP Server Mode (настройка скорости, четности, стоп-бита в этом случае производится в настройках самого конвертера).
В добавленный в дерево плагин, через контекстное меню можно добавлять устройства.

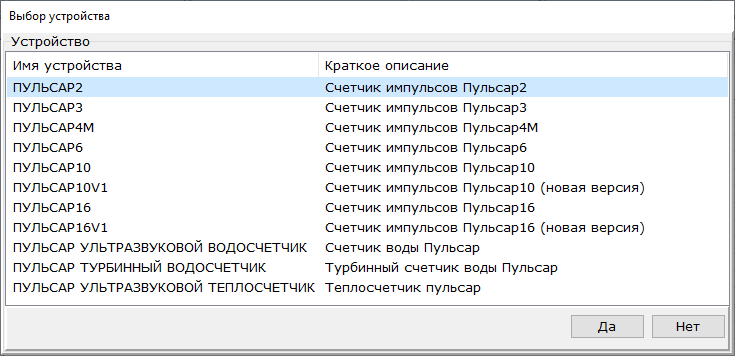

При этом появляется окно выбора типа устройства.
Все приборы имеют одно подустройство с текущими и 3 подустройства с архивными тегами + тег текущего времени Time. Количество тегов в подустройствах зависит от количества каналов счетчика-регистратора.
После вставки устройства можно отметить добавление только нужных подустройств.
Удаление подустройств выключает все входящие в него переменные из опроса. Теги подустройства с текущими значениями удалять нельзя, теги архивов - можно удалять. Рекомендуется удалить не нужные подустройства и теги, для ускорения опроса счетчиков (в первую очередь это касается архивных тегов).
Опрос текущего времени прибора производится всегда - независимо от наличия тега Time (время используется при считывании архивов).
