Плагин протокола UM31 предназначен для опроса УСПД (устройство сбора и передачи данных) УМ-31 фирмы "Связь-Инжиниринг".
УМ-31 представляет собой устройство для сбора данных со счетчиков различных производителей и последующей архивации этих данных. Опрос счетчиков электроэнергии ведется через встроенные порты RS-485 и CAN. Устройство также позволяет подключать счетчики воды через импульсные входы с использованием устройства УМТВ-10. Передача на верхний уровень осуществляется через RS-232 или встроенный GSM-модем.
Плагин может вести опрос через последовательный канал связи RS-232, через GSM-модем, а также по сетям TCP/IP (Ethernet, Wi-Fi) – при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и подобные).

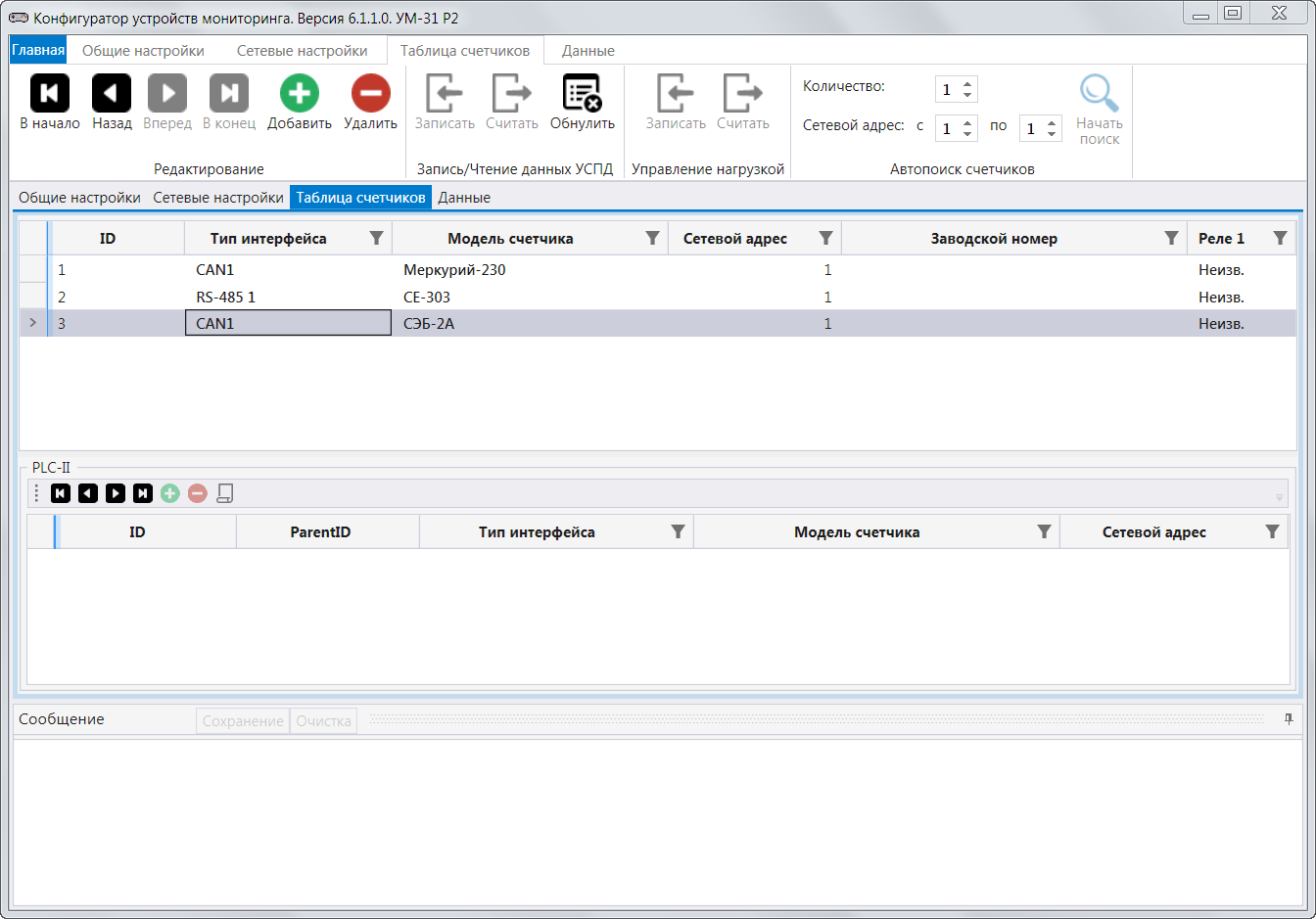

Перед подключением УМ-31 к счетчику его необходимо настроить специальным конфигуратором – задать параметры связи с верхним уровнем, а также сформировать таблицу счетчиков (по ID номеру и осуществляется привязка счетчиков к устройствам в ОРС сервере).
Конфигуратор и инструкции по настройке можно скачать с сайта производителя:
http://www.allmonitoring.ru/produkcziya/oborudovanie/um-31

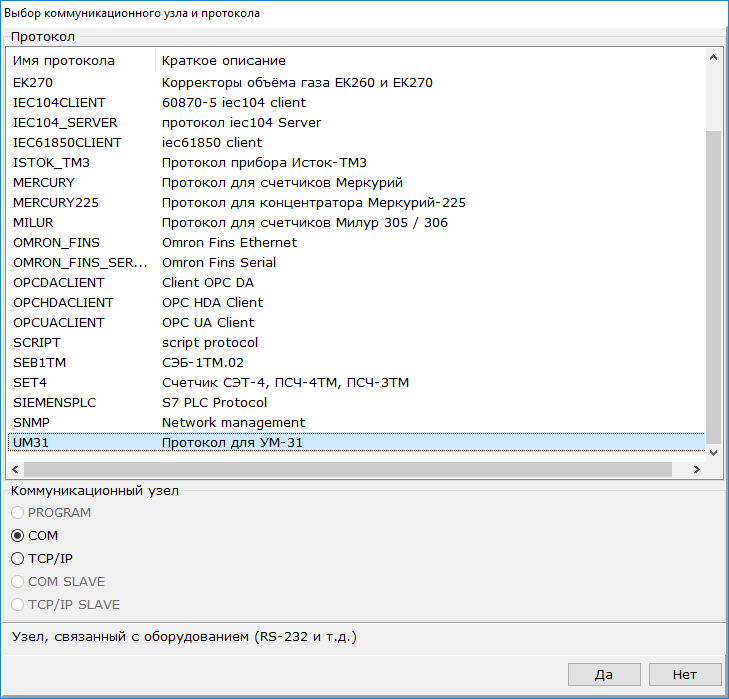

Плагин добавляется через контекстное меню сервера (см. Команда 'Добавить протокол' ). Тип узла (см. Типы узлов ) может быть COM (при использовании RS-232, GSM) или TCP/IP (при использовании конвертеров Ethernet-COM (Moxa Nport 5150 и подобных), настроенных на режим TCP Server Mode).

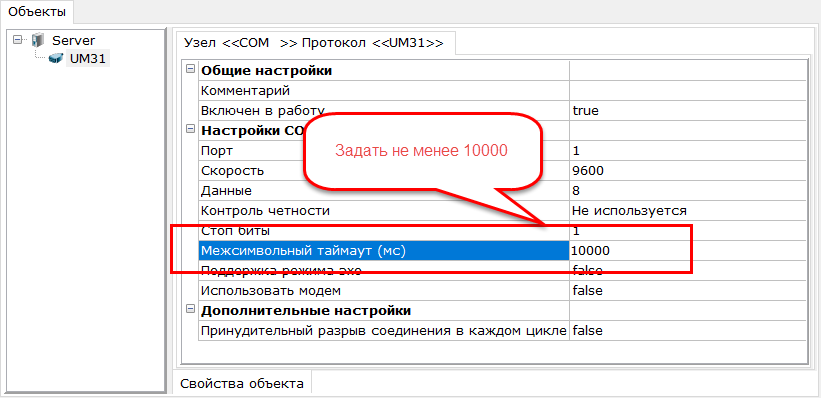

Примечание. Прибор УМ-31 характеризуется очень сильными разрывами пакетов. Поэтому необходимо увеличить настройку межсимвольного таймаута - не менее 10000-15000 мс.
В добавленный в дерево плагин можно добавить устройство UM-31 (см. команда 'Добавить устройство' ). Устройство UM-31 сразу содержит одно подустройство – Meter1; данное подустройство привязывается к физическому счетчику через свойство протокола Номер в таблице счетчика.

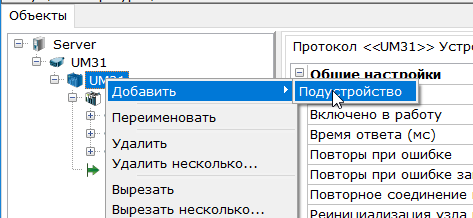

Добавление других счетчиков-подустройств производится через контекстное меню устройства UM-31.
Подустройство-счетчик содержит группы параметры – текущие значения, информацию об устройстве и архивные данные. Ненужные группы и теги устройства/подустройства можно удалить. У каждого подустройства можно задать независимый период опроса.
