Тег протокола предназначен для получения и записи данных в контроллер. Добавление тега происходит через контекстное меню устройства или группы.

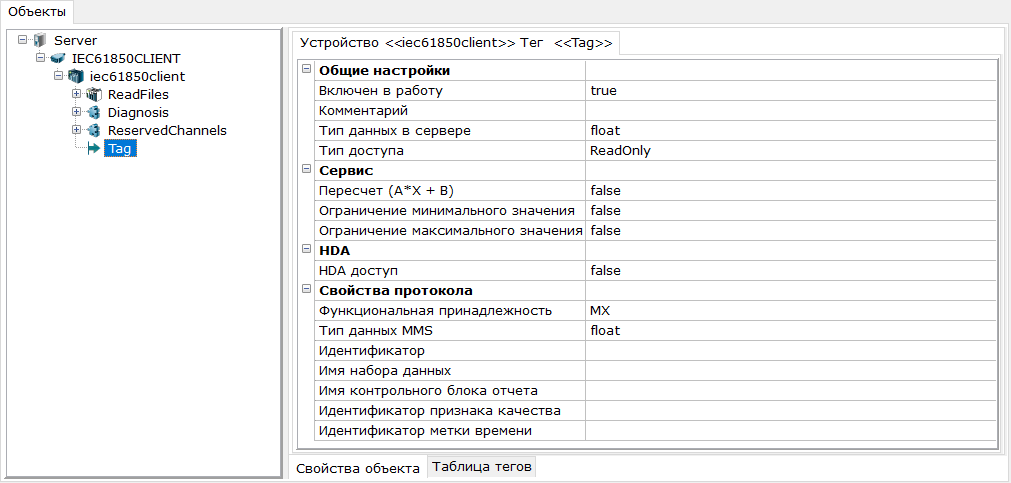

Основные настройки тега протокола IEC61850:
•Функциональная принадлежность - раздел к которому относится параметры. Полная таблица приведена ниже.
•Тип данных MMS - тип данных опрашиваемых параметров.
•Идентификатор - идентификатор переменной в устройстве.
Функциональная принадлежность |
||
Принадлежность |
Расшифровка |
Тип доступа* |
ST |
Status Information |
ReadOnly |
MX |
Measurands (Analog Values) |
ReadOnly |
CO |
Control |
ReadWrite |
SP |
Set Point |
ReadWrite |
SV |
Substitution |
ReadWrite |
CF |
Configuration |
ReadWrite |
DC |
Description |
ReadWrite |
SG |
Setting Group |
ReadOnly |
SE |
Setting Group Editable |
ReadWrite |
EX |
Extended Definition |
ReadOnly |
BR |
Buffered Report |
ReadWrite |
RP |
Unbuffered Report |
ReadWrite |
LG |
Logging |
ReadWrite |
MS |
Multi-cast Sampled Value Control |
ReadWrite |
US |
Uni-cast Sampled Value Control |
ReadWrite |
•Имя набора данных - если в устройстве поддерживаются встроенные наборы данных (DataSet), и в устройстве включено "Использовать встроенные наборы данных", то задание имени набора данных указывает что данный параметр относится к этому набору данных. Из общего периодического опроса тег при этом исключается. При импорте тегов настройка импортируется из устройства.
•Имя контрольного блока отчета - если в устройстве поддерживаются отчеты (Report) и в устройстве включено "Использовать отчеты", то задание имени отчета указывается что данные параметр относится к этому отчету. Из общего периодического опроса тег при этом исключается. При импорте тегов настройка импортируется из устройства.
•Идентификатор признак качества - полный идентификатор переменной признака качества данного тега. Если идентификатор указан, то тег наследует качество из считанной переменной. При этом данное поле имеет более высокий приоритет по сравнению с настройкой в устройстве. Относится как к общему опросу переменных, так и в переменным в наборе данных. Формирование признака качества происходит по следующей таблице описанной в разделе устройства.
•Идентификатор метки времени - полный идентификатор переменной метки времени данного тега. Если идентификатор указан, то тег наследует метку времени из считанной переменной. При этом данное поле имеет более высокий приоритет по сравнению с настройкой в устройстве. Относится как к общему опросу переменных, так и в переменным в наборе данных.
•Тип доступа - по умолчанию все теги в OPC сервере имеют тип доступа ReadOnly. У всех тегов может быть установлен тип доступа ReadWrite, в том числе и для тегов с функциональной принадлежностью не поддерживающих запись. При попытки записи в такие теги, устройство вернет ошибку.
