Добавленное устройство представляет собой конфигурируемое пользователем устройство. Вставка тегов может осуществляться вручную, но предпочтительнее использовать утилиту автоматизированного импорта. Импорт тегов осуществляется считыванием переменных непосредственно из контроллера, используя широковещательные запросы.

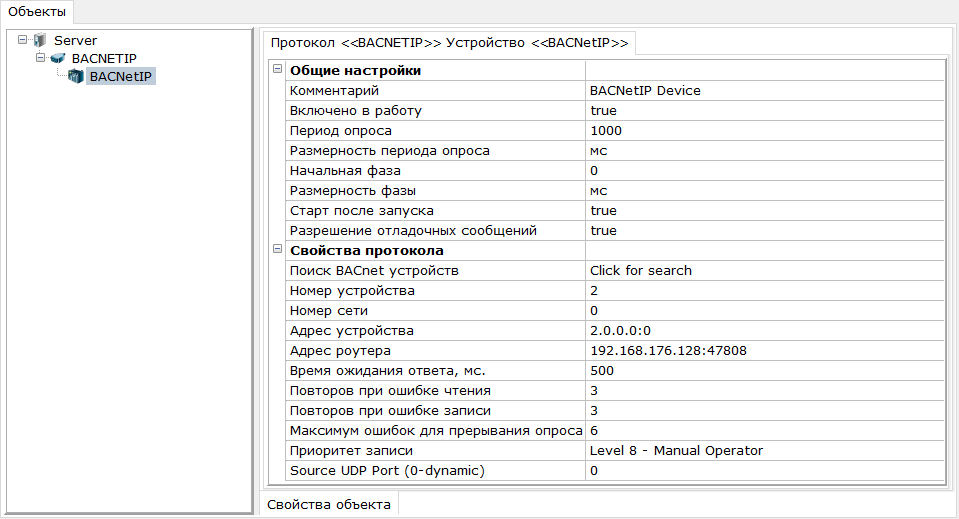

Настройки, относящиеся к контроллеру, находятся у устройства в разделе Свойства протокола.
•Поиск BACnet устройства – при выборе данного поля, запускается утилита поиска устройства.
•Номер устройства – сетевой адрес устройства. Драйвер не использует данный параметр, он необходим для корректного функционирования утилиты импорта (по данному параметру производится поиск устройства). При импорте тегов считывается автоматически.
•Номер сети – используется при работе с различными BACnet сетями, имеющими разные номера (например, при объединении BACNET IP и BACNET MS/TP). При импорте тегов считывается автоматически.
•Адрес устройства – BACnet MAC-адрес устройства. Может быть записан в двух форматах - в виде целого числа и равный Номеру устройства (например 450), либо в формате MAC адреса (например 1.0.0.0:0). При импорте тегов считывается автоматически.
•Адрес роутера – если устройство находится в другой подсети, то в данном поле указывается IP адреса роутера, который пересылает запросы в сеть, используя MAC адрес устройства. При импортировании тегов поле формируется автоматически.
•Время ожидания ответа – время ожидания ответа от устройства в миллисекундах.
•Повторов при ошибке чтения – количество попыток выполнения запроса чтения. Если при опросе тега запрос выполнить не удается указанное количество попыток, происходит переход к следующему тегу.
•Повторов при ошибке записи – количество попыток выполнения запроса записи. Если при записи в тег запрос выполнить не удается указанное количество попыток, происходит переход к следующему тегу.
•Максимум ошибок для прерывания опроса – если при опросе устройства возникло указанное количество ошибок подряд, то опрос устройства прерывается.
•Приоритет записи – при выполнении записи в BACnet устройство, есть возможность задать приоритет - от 1 до 16, где 1 - высший приоритет, 16 - низший. None - без выдачи приоритета (устройством воспринимается как низший приоритет).
•Source UDP Port – номер исходящего порта (Source Port). Если указан 0 - то используется динамический порт, в противном случае - заданный. Данная настройка необходима, если устройство отвечает только на определенный порт, в остальных случаях ее нужно держать в значении по умолчанию.
Примечание. Если вы задали Source UDP Port, то оно должно быть уникально для каждого устройства - т.е. двух устройства с одним Source Port быть не должно.
Остальные настройки устройства являются стандартными и описаны в разделе Диалог параметров устройства .
