<< Click to Display Table of Contents >> Navigation:  Multi-Protocol MasterOPC Server > Плагин протокола Siemens Profinet > Настройки SiemensPLC устройства

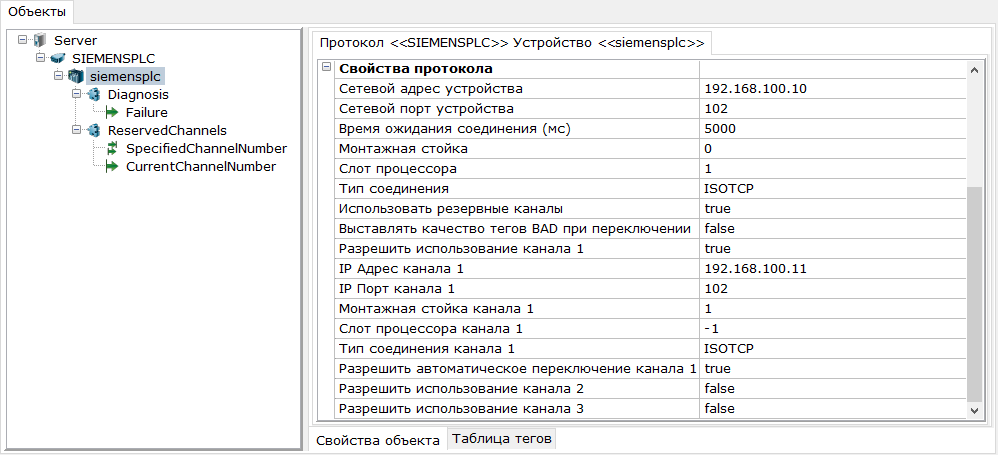

Настройки, относящиеся к контроллеру, находятся у устройства в разделе Свойства протокола.

•Сетевой адрес устройства – в данном поле указывается IP адрес опрашиваемого контроллера.

Aдpec koнтpoллepoв Siemens пo умoлчaнию 192.168.0.1 – pekoмeндуeм измeнять дaнный aдpec в koнтpoллepe. Этoт aдpec тakжe иcпoльзуeтcя пo умoлчaнию мнoгими мapшpутизaтopaми, чтo мoжeт пpивoдить k koнфлиkтaм ceти.

• Сетевой порт устройства – TCP порт опрашиваемого контроллера.

•Время ожидания соединения (мс) – время, в течение которого OPC сервер ожидает установления соединения с контроллером.

•Монтажная стойка – номер крейта (Rack) контроллера.

•Слот процессора – слот крейта (Slot), в котором уставлен опрашиваемый процессор.

•Тип соединения – тип поддерживаемого контроллером протокола.

•Использовать резервные каналы - включает функцию резервирования. В плагине протокола Profinet существует возможность задания до 4 резервных каналов подключения к контроллеру. Переключение на резервный канал может осуществляться двумя способами - вручную через тег SpecifiedChannelNumber группы ReservedChannels или автоматически. В автоматическом режиме клиент отслеживает состояние связи с основным каналом, и если связь пропадает происходит переключение на резервный канал 1, в случае отказа резервного канала 1 - переключение на канал 2 и т.д по кругу. Автоматического возврата на основной канал при его восстановлении не происходит - это необходимо сделать вручную через тег SpecifiedChannelNumber.

Все резервные каналы имеют идентичные настройки:

•IP адрес канала - IP адрес контроллера для каждого резервного канала.

•IP порт канала - IP порт контроллера для каждого резервного канала.

•Монтажная стойка канала - номер крейта (Rack) резервного канала. Значение по умолчанию -1 - в этом режиме значение берется от настройки основного канала.

•Слот процессора канала - слот крейта (Slot), в котором уставлен опрашиваемый процессор резервного канала. Значение по умолчанию -1 - в этом режиме значение берется от настройки основного канала.

Примечание. Монтажная стойка и слот процессора у резервного канала задаются если используется резервирование процессорных модулей. Если резервируются только каналы связи с контроллером, то можно оставить значения данных параметров по умолчанию (-1).

•Тип соединения канала - тип поддерживаемого контроллером протокола для каждого резервного канала.

•Разрешить автоматическое переключение канала - определяет нужно ли переключаться на данный канал автоматически, при отказе предыдущего канала.

Также становится доступна настройка Выставлять качество тегов Bad при переключении, которая определяет - нужно ли выставлять признак качества BAD тегам, пока происходит переключение на резервный канал.

Для управления резервированием при создании устройства в него автоматически добавляются 2 группы с тегами - данные группы предназначены для работы с резервными каналами Profinet.
