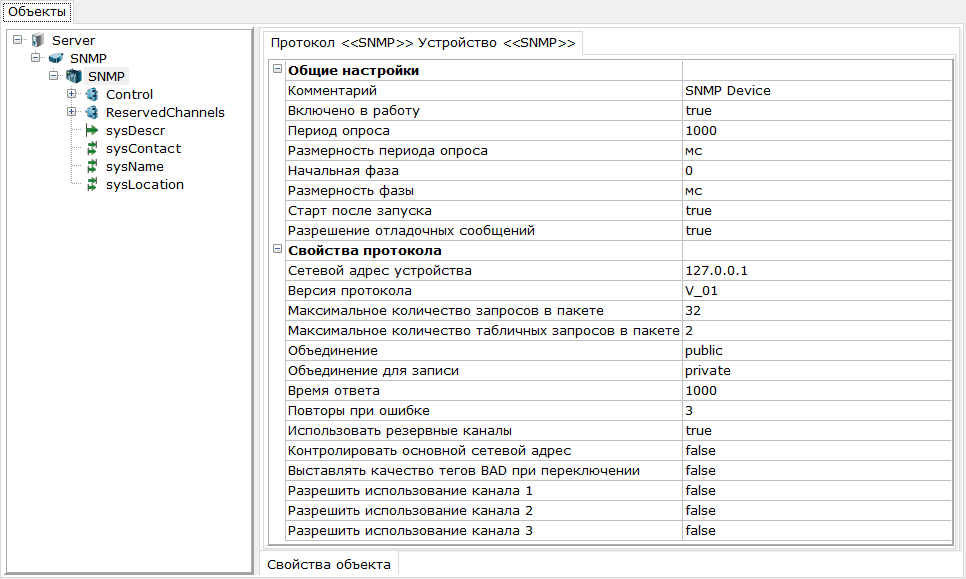

Настройки, относящиеся к SNMP, находятся у устройства в разделе Свойства протокола.
•Сетевой адрес устройства – в данном поле указывается IP адрес или сетевое имя опрашиваемого SNMP устройства.
•Версия протокола – настройка указывает, по какой версии протокола работает устройство. Поддерживаются все версии протокола
•Максимальное количество запросов в пакете – настройка определяет, сколько может быть запрошено значений переменных за один SNMP запрос. Для некоторых устройств данную настройку необходимо уменьшать.
•Максимальное количество табличных запросов в пакете - настройка определяет, сколько может быть запрошено значений табличных элементов (настройка тега Табличных элемент) за один SNMP запрос.
•Объединение – настройка SNMP Community для чтения (как правило, public).
•Объединение для записи – настройка SNMP Community для записи (как правило private).
•Время ответа – время ожидания ответа от устройства.
•Повторы при ошибке – если устройство не ответило заданное количество раз, переменным выставляется признак качества BAD.
•Использовать резервные каналы - включает функцию резервирования. В плагине протокола SNMP существует возможность задания до 4 резервных каналов подключения к контроллеру. Переключение на резервный канал может осуществляться двумя способами - вручную через тег SpecifiedChannelNumber группы ReservedChannels или автоматически. В автоматическом режиме клиент отслеживает состояние связи с основным каналом, и если связь пропадает происходит переключение на резервный канал 1, в случае отказа резервного канала 1 - переключение на канал 2 и т.д по кругу.
•Контролировать основной сетевой адрес - если настройка включена, то OPC сервер контролирует основной сетевой адрес и если соединение снова доступно - переключается на основной канал.
•Выставлять качество тегов Bad при переключении, которая определяет - нужно ли выставлять признак качества BAD тегам, пока происходит переключение на резервный канал.
Все резервные каналы имеют идентичные настройки:
•IP адрес канала - IP адрес контроллера для каждого резервного канала.
•Разрешить автоматическое переключение канала - определяет нужно ли переключаться на данный канал автоматически, при отказе предыдущего канала.
Для управления резервированием при создании устройства в него автоматически добавляются группа с тегами - данные группы предназначены для работы с резервными каналами Profinet.
Имя тега |
Описание |
ReservedChannels |
|
SpecifiedChannelNumber |
Позволяет установить номер резервного канала |
CurrentChannelNumber |
Текущий номер резервного канала (0 - основной канал) |
Последующие настройки доступны только при выборе версии протокола - v3. Настройки должны соответствовать установленным в настройках SNMP устройства.
•Имя безопасности – имя пользователя при подключении к устройству.
•Уровень безопасности – уровень безопасности работы с устройством. Существует три варианта:
oNoAuthNoPriv - без аутентификации и без шифрования. Используется только имя пользователя
oauthNoPriv - с аутентификацией, но без шифрования. Для аутентификации нужен пароль, но обмен данными не шифруется.
oauthPriv - с аутентификацией и с шифрованием.
•Алгоритм аутентификации – алгоритм хэширования пароля аутентификации. Варианты - MD5 или SHA.
•Пароль аутентификации – пароль аутентификации.
•Алгоритм шифрования – алгоритм шифрования передаваемых данных. Варианты - DES или AES128
•Пароль шифрования – пароль шифрования передаваемых данных.
•Имя контекста – набор доступной информации управления по объекту SNMP.
Остальные настройки устройства являются стандартными и описаны в разделе Диалог параметров устройства .

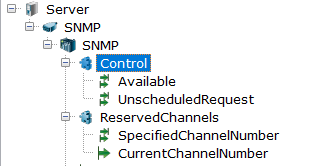

При добавлении SNMP устройства добавляется также группа Control с 2 тегами:
•Available – данный тег можно использовать для управления опросом устройства – подав сигнал «Ложь», опрос будет остановлен. Если устройство включено в работу, тег возвращает «Истина».
•UnscheduledRequest – при подаче на тег значения «Истина» происходит внеочередной опрос тегов устройства.
•Failure - статус ошибки опроса.
Добавлять другие теги в эту группу нельзя.
