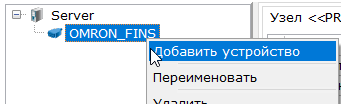

Устройство добавляется через контекстное меню узла.
Добавленное устройство представляет собой конфигурируемое пользователем устройство. Вставка тегов осуществляется вручную или используя импорт из файлов сформированной в среде разработки - Omron CX-Programmer.
По умолчанию устройство содержит неудаляемый тег Failure в группе Diagnosis – данный тег переходит в состояние True, если связь с устройством отсутствует.

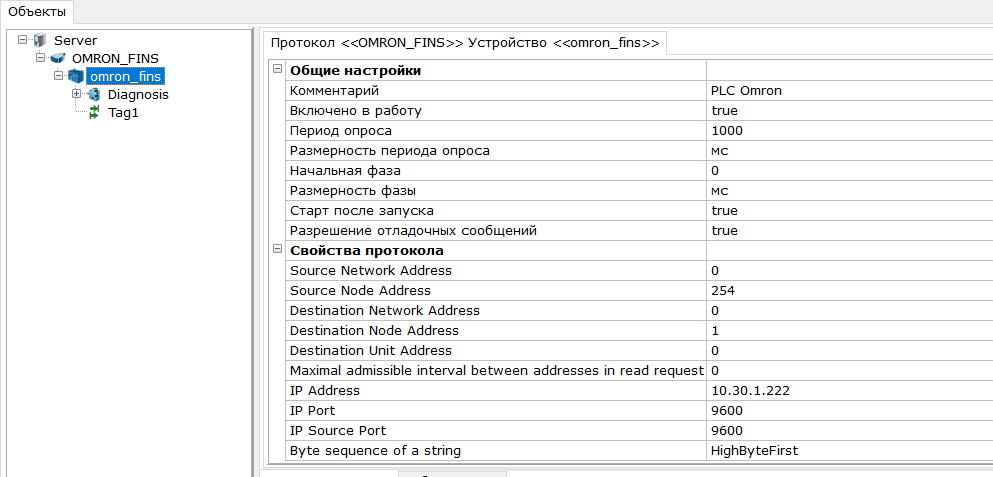

Настройки, относящиеся к контроллеру, находятся у устройства в разделе Свойства протокола.
•Source Network Address – адрес сети источника. Адрес по умолчанию - 0, локальная сеть (сам контроллер). Адреса 1-32 - удаленная сеть Controller Link.
•Source Node Address – адрес узла источника. 0 - внутренняя сеть PC. 1-255 - удаленная сеть. По умолчанию - 254.
•Destination Network Address – адрес сети назначения. Используется если контроллер работает как шлюз. Значение по умолчанию - 0, локальная сеть контроллера, 1-127 удаленная сеть.

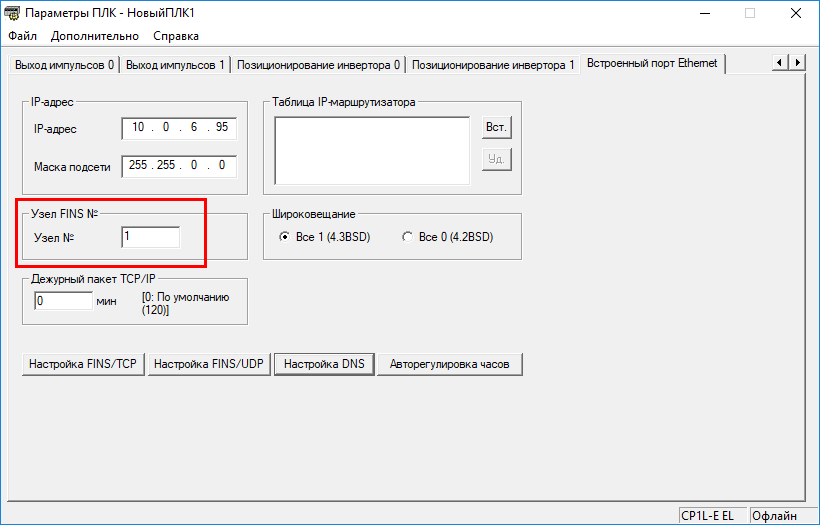

•Destination Node Address – адрес контроллера. Задается специальным аппаратным переключателем или в среде разработки:
•Destination Unit Address – адрес модуля. П умолчанию 0 - CPU. Остальные значения - модули подключенные к контроллеру.
•Maximal admissible interval between addresses in read request – параметр определяет максимально допустимый разрыв между адресами в запросе чтения, при котором происходит объединение в один запрос. Например, производится опрос регистров с номерами - 0, 1, 2, 4, 5. Если параметр будет установлен в 0, то регистры будут запрошены за два запроса (0-2, 4-5), если же установить его в 1 или выше, то за один запрос (0-5, а не использованный регистр 3 будет отброшен при разборе ответа). Увеличение данного параметра сокращает количество запросов и ускоряет опрос, но удлиняет кадр ответа.
•IP Address – IP адрес контроллера в сети.
•IP Port - UDP порт для запросов к контроллеру. По умолчанию - 9600.
•IP Source Port - UDP порт для ответов от контроллера. Значение по умолчанию - 9600, 0 - динамический порт (выбирается системой).
•Byte sequence of a string - чередование байт для строки. HighByteFirst - старшим байтом вперед, LowByteFirst - младшим байтом вперед. Настройку нужно изменить, если при чтении строк буквы попарно перепутаны.
