Для определения адреса устройства, нужно подключить прибор по интерфейсу USB (или по RS-485, но оставив только одно устройство в сети). Затем с помощью утилиты BMonitor подключиться на скорости 38400. По умолчанию утилита подключается с использованием широковещательного адреса 2FFF. После подключения, можно выполнить чтение адреса устройства – нажав кнопку справа от поля адреса.

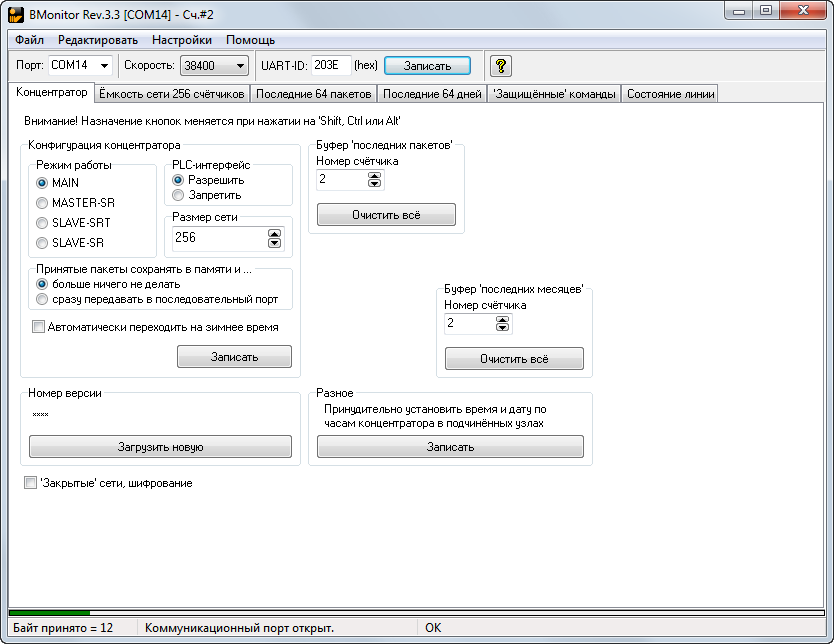

После этого концентратор необходимо настроить – включить PLC-интерфейс, задать размер сети. При этом, сетевой PLC-номер любого из счётчиков не должен быть больше размера сети. Также следует помнить, что чем больше установлен размер сети, тем медленнее будет идти опрос счетчиков, поэтому рекомендуется задавать PLC адреса счетчиков по возрастанию, начиная с 1.
Настройку Принятые пакеты сохранять в памяти рекомендуется оставить в Больше ничего не делать, в этом режиме концентратор будет собирать данные и хранить их, а передавать только по запросу со стороны ОРС сервера.

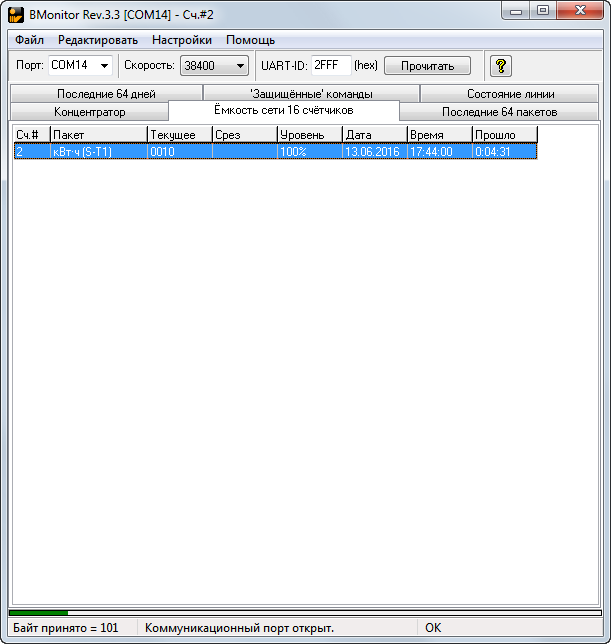

Если настройка была произведена корректно, и к линии подключены счетчики (с активным режимом передачи по PLC), то через некоторое время (от 5 минут и более) на вкладке Емкость сети должны появится доступные счетчики.
Если все необходимые счетчики видны на данной вкладке, то можно переходить к настройке OPC сервера. Для его настройки потребуется знать номера счетчиков – в конфигураторе их номер выводится в столбце Сч#.
