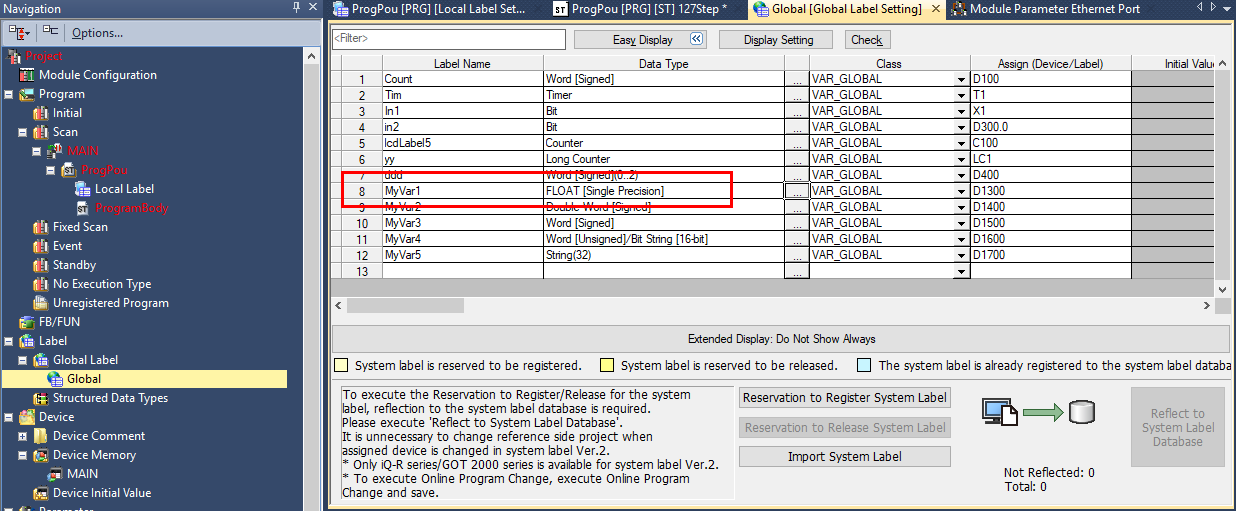

При ручном добавлении тегов через контекстное меню устройства (или вложенной группы) поочередно добавляются теги нужных переменных. Для получения списка переменных и их адресов нужно открыть проект контроллера в среде разработки – GX Works 3. Переменные доступные для опроса находятся в разделе Label - Global Label - Global.
Найдите в таблице нужную вам переменную. В нашем примере это переменная MyVar1.
Переменная имеет следующие основные параметры - имя (в ОРС сервере может быть любым), тип данных - Data Type, раздел памяти в которой находится и переменной и номер регистра этой переменной - Assing Device.

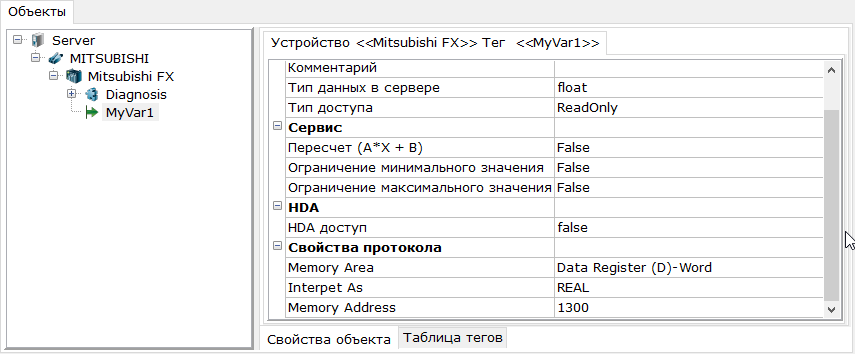

В нашем случае переменная MyVar1 имеет тип Real и находится в разделе памяти D, и имеет адрес 1300. Создаем тег и устанавливаем ему параметры как у переменной:
Аналогичным образом создаются теги для других областей памяти.

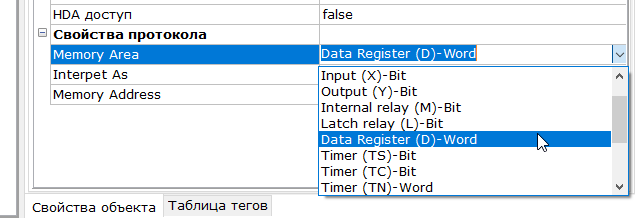

В зависимости от выбранной области производится считывание регистров (Word) или считывание битов (Bit):

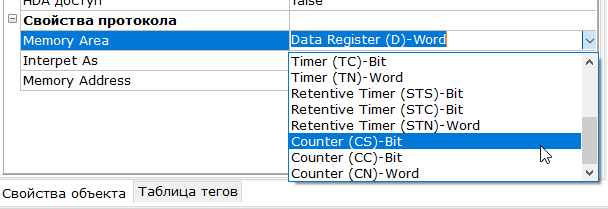

У таких регионов как T (таймеры) и CNT (счетчики) доступны три вида памяти - Contact (S), Coil (C) и Current Value (N).
См. также. Настройка контроллера Mitsubishi
