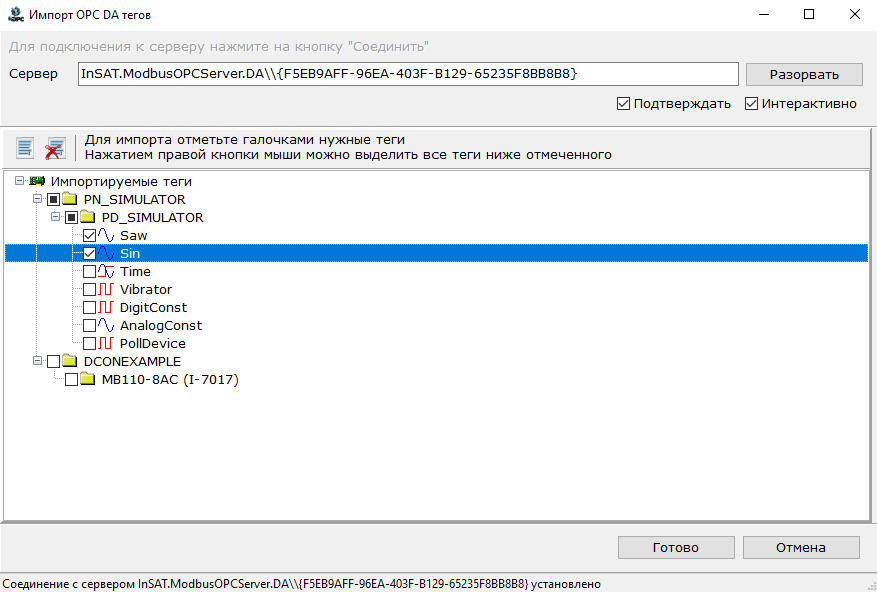

Для создания тегов используется команда 'Добавить. Теги протокола из сервера' – по этой команде открывается диалог, в котором нужно щелкнуть кнопку Соединить для подключения к DA-серверу. В случае успешного подключения объекты сервера отображаются в диалоге, а кнопка меняет название на Разорвать:
Далее нужно выбрать теги сервера (установить флаги слева от требуемых тегов) и щелкнуть кнопку Готово. В верхней части окна располагаются кнопки выделения/сброса всех тегов. Также возможно групповое выделение ветки дерева - для этого нужно отметить нужный верхний тег, а затем щелкнуть по ему правой кнопкой мыши - будут выделены теги вниз по дереву.
В верхней части окна находится флаг "Интерактивно" - при установке данного флага считывание тегов производится по мере разворачивания дерева пользователем (ленивая загрузка), в противном случае происходит считывание всех тегов сервера и добавление их в дерева. Интерактивный режим рекомендуется для OPC серверов с большим количеством тегов.
Также в верхней части окна находится флаг "Подтверждать" - при установке данного флага, при считывании происходит проверка тега методом сервера Validate Tag. Необходим для определения корректного типа данных тега. Рядом OPC серверов не поддерживается - в этом случае тип тега не может быть определен и выставляется тип Float, необходимо будет вручную исправить тип данных в дереве Multi-Protocol.

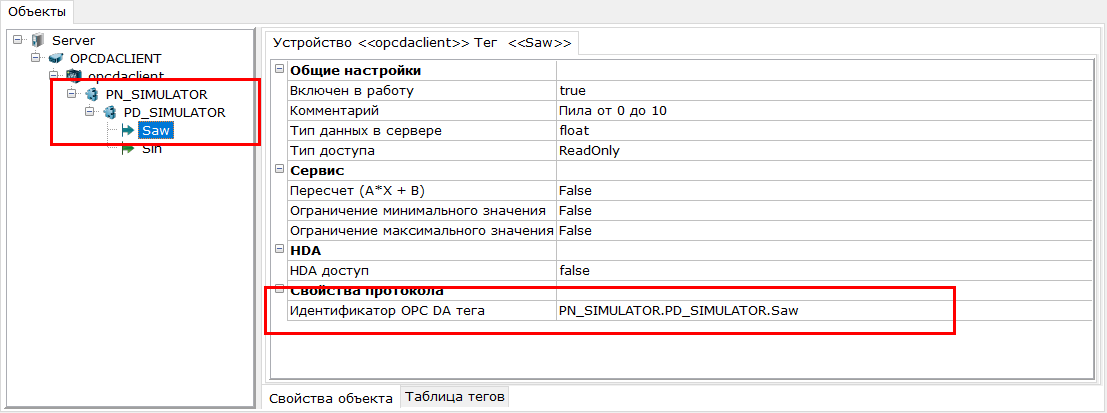

После нажатия кнопки Готово в устройстве автоматически создаются соответствующие группы и теги:

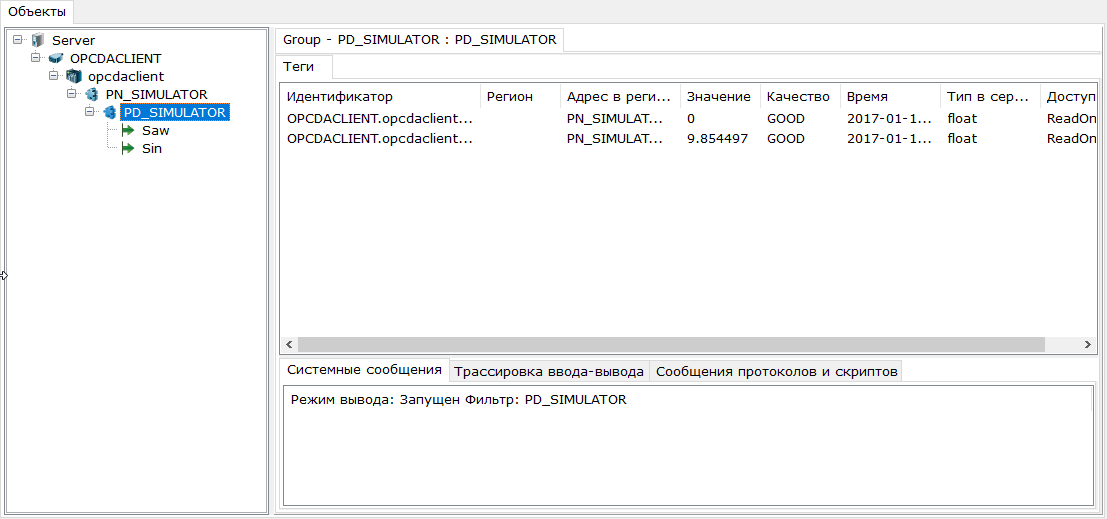

Далее нужно перевести Multi-Protocol MasterOPC Server в режим исполнения:
