После активизации режима IEC-104 сервера в корне сервера появляется возможность группового изменения настроек IEC-104 сервера. Для этого в контекстном меню всех устройств и групп становится доступен пункт Настройки IEC104:

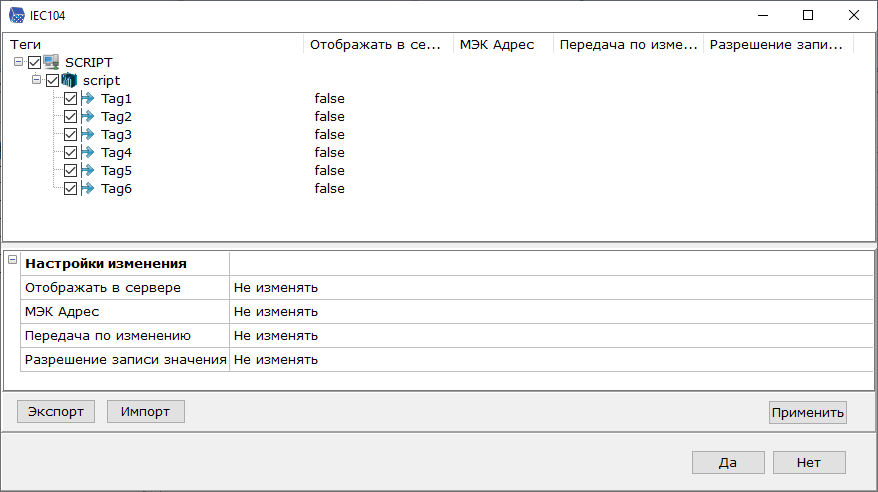

При выборе данного пункта открывается окно групповых изменений параметров тегов.
Используя данное окно можно изменять настройки IEC104 сервера у выбранных в дереве тегов - Включать/Выключать их видимость по IEC-104 протоколу, изменять адрес, способ передачи и разрешение записи.
•Отображать в сервере:
oНе изменять - оставляет настройку режима неизменной.
otrue - включает видимость тега в IEC104 сервере.
ofalse - выключает видимость тега в IEC104 сервере.
•МЭК адрес - позволяет изменить МЭК адрес тега:
oНе изменять - оставляет МЭК адрес неизменным.
oПо смещению, параметр Базовый адрес задает начальный адрес устройства, параметр Смещение – инкремент (положительное число) или декремент (отрицательное число).
oПо сумме, единственный в этом случае параметр Слагаемое задает значение (может быть отрицательным), которое добавляется к адресам выделенных устройств.
•Передача по изменению:
oНе изменять - оставляет способ передачи неизменным.
otrue - включает передачу при изменении тега.
ofalse - включает передачу только по запросу клиента.
•Разрешение записи значения:
oНе изменять - оставляет разрешение записи не неизменным.
otrue - разрешает запись значений в тег.
ofalse - запрещает запись значений в тег.
Кнопки Export и Import позволяют экспортировать и импортировать отмеченные флагами теги для дальнейшего редактирования сторонним ПО, например через Excel.
Пример настройки - включение видимости тегов Tag1-Tag4, заданием адресов - 1-4, с передачей по изменению:

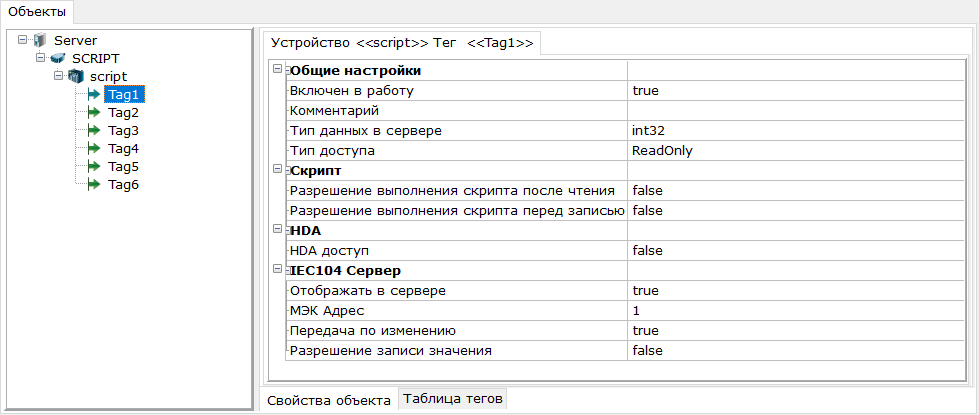

Результат:
